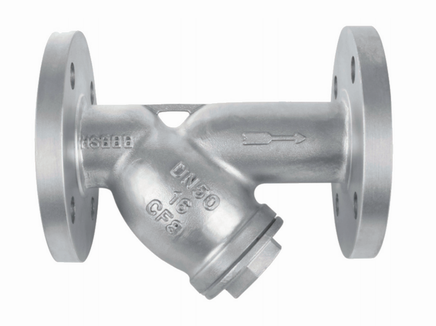

不锈钢过滤器|Y型|法兰|精密铸造

不锈钢过滤器阀体采用不锈钢材质，根据介质的不同有不锈钢304/316/304L/316L等多种不锈钢材质可选，主要安装在城市政建设、水利工程、电力、给排水、化工等领域管路中，通常安装在水泵、减压阀、泄压阀或其它设备的进口端。用来清除介质中的杂质，以保护阀门及设备的正常使用。是输送介质的管道系统中不可缺少的一种过滤装置。

不锈钢过滤器阀体采用流线形设计，使介质在阀腔内作直线运动，流体阻力更小，流动面积更大。精密铸造阀体，外观精细，无沙眼。过滤网采用满焊工艺，滤网开孔率达到80%，耐磨和耐腐蚀性能强，同事避免滤网重开和颗粒物泄露，可根据要求提供不同精度的滤网。每台过滤器出厂前均按照国家标准做壳体、密封压力检测。

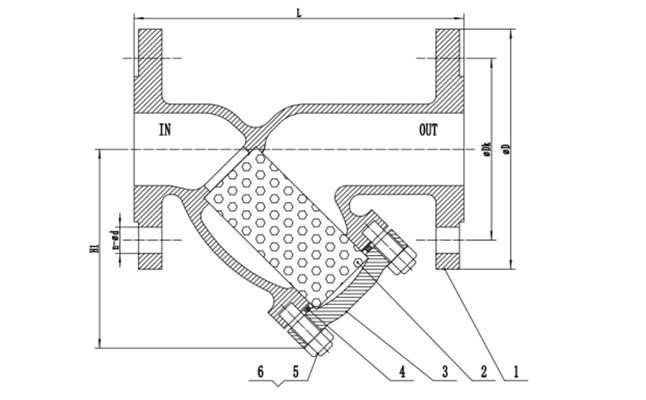

不锈钢过滤器结构图：

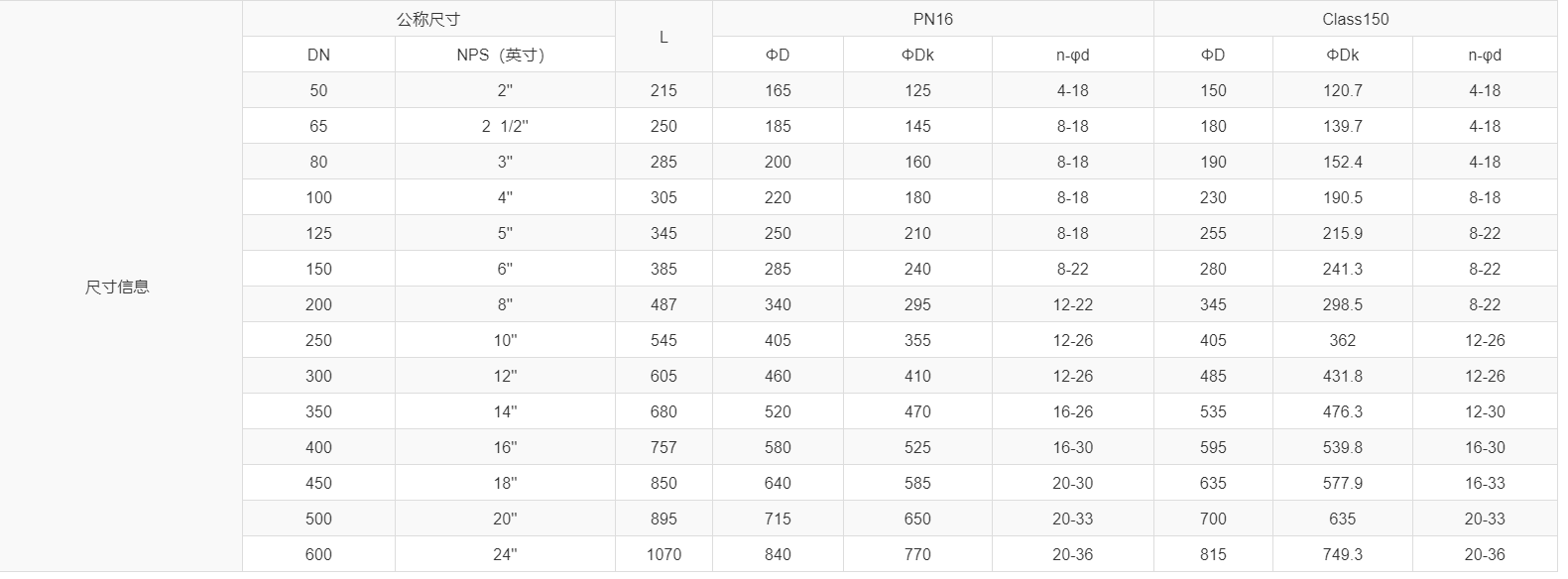

不锈钢过滤器尺寸表：

不锈钢过滤器工作原理：

不锈钢过滤器是除去介质中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格过滤网的滤筒后，其杂质被阻挡，而清洁的介质则由 Y 型过滤器出口排出，当需要清洗时，只要将可拆卸的过滤网取出，处理后重新装入即可，因此，使用维护极为方便。

不锈钢过滤器执行标准：

设计及制造：SH/T3411-1999

检验标准：GB/T14382-2006

试压标准：GB/T13927-2008/API598

法兰标准：HG/T20592-2009/HG/T20615-2009

不锈钢过滤器产品特点：

1. 阻力小；

2. 结构简单，安装清洗方便；

3. 纳污量大，排污方便。

不锈钢过滤器技术参数：

公称通径： DN50 ~ DN800

公称压力：PN16

适用温度：-29℃ ~ 200℃

适用介质：水

连接方式：法兰连接

连接标准：JB/T 79.1-1994

测试标准：GB/T 13927-2008

过滤网：采用钢板冲压

不锈钢过滤器主要零件材质：

阀体：不锈钢304/316/304L/316L

阀盖：不锈钢304/316/304L/316L

滤网：不锈钢304/316/304L/316L

不锈钢过滤器典型应用：

1. 水厂及水源工程

2. 环境保护

3. 市政设施

4. 电力及公用事业

5. 建筑行业

6. 石油、化工

7. 钢铁、冶金

8. 造纸行业

不锈钢过滤器注意事项：

介质的流向应与阀体所示箭头方向一致

过滤网要按时清洗，避免长时间使用后杂物将滤网堵塞，影响管道流量

过滤器的进出口端应该安装关断阀，以方便过滤器的排污或维修

过滤器的阀盖端安装时应当朝下，并预留过滤网拆装的空间

不锈钢过滤器安装使用说明：

(1) 将设备要求的额定参数与产品上标示的额定参数进行对照，确保

满足需用的要求；

(2) 安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

(3) 在安装结束后需进行彻底地检查以确保安装无误；

(4) 选用符合标准的法兰及对应螺栓固定；

(5) 安装时，请注意介质流动方向需与阀体的箭头方向一致；

(6) 系统最初工作一段时间后（一般不超过一周），需进行清洗，以

清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期

清洗，清洗次数依据工况条件而定。

盖球阀门产品的技术规格书仅供参考，实际产品外观与宣传材料画面可能存在细微差别。盖球保留更新或修改产品设计以及技术资料的权利，并不会就更新和修改对客户进行事先通知。产品的详细规格以及最新参数信息请及时联系盖球获取。
