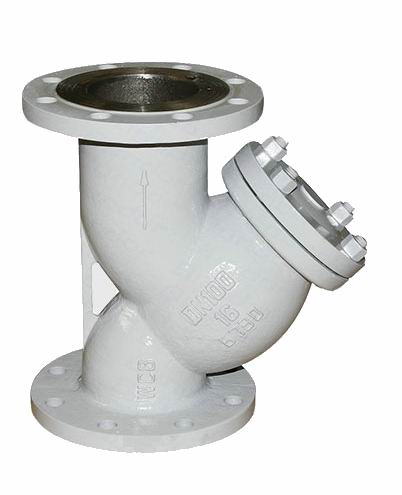

铸钢过滤器|Y型|法兰|WCB|碳钢

铸钢过滤器|Y型|法兰|WCB|碳钢

铸钢过滤器选用铸钢WCB阀体,304过滤网,法兰连接,介质流经过滤器时,安装在过滤器里面的滤网把介质中的固体杂质颗粒被阻挡在滤网内,而洁净的流体通过滤网、由过滤器出口排出,滤网孔的大小可以根据杂质的大小调整。

铸钢过滤器主要用于城市政建设、水利工程、电力、给排水、化工等领域,通常安装在水泵、减压阀、泄压阀或其它设备的进口端。是输送介质的管道系统中不可缺少的一种过滤装置。

铸钢过滤器阀体采用流线形设计,使介质在阀腔内作直线运动,流体阻力更小,流动面积更大。精密铸造阀体,外观精细,无沙眼。过滤网采用满焊工艺,滤网开孔率达到80%,耐磨和耐腐蚀性能强,同事避免滤网重开和颗粒物泄露,可根据要求提供不同精度的滤网。每台过滤器出厂前均按照国家标准做壳体、密封压力检测。

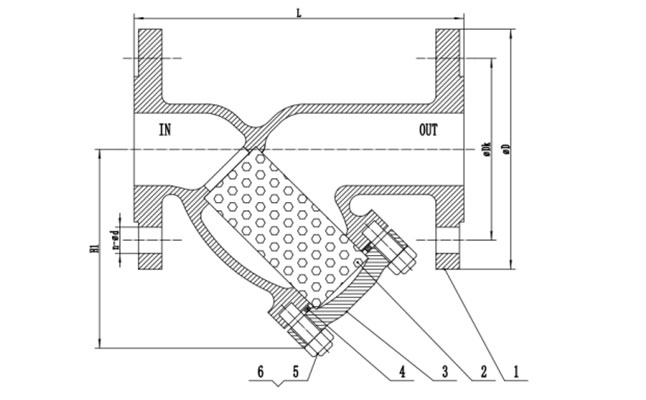

铸钢过滤器结构图:

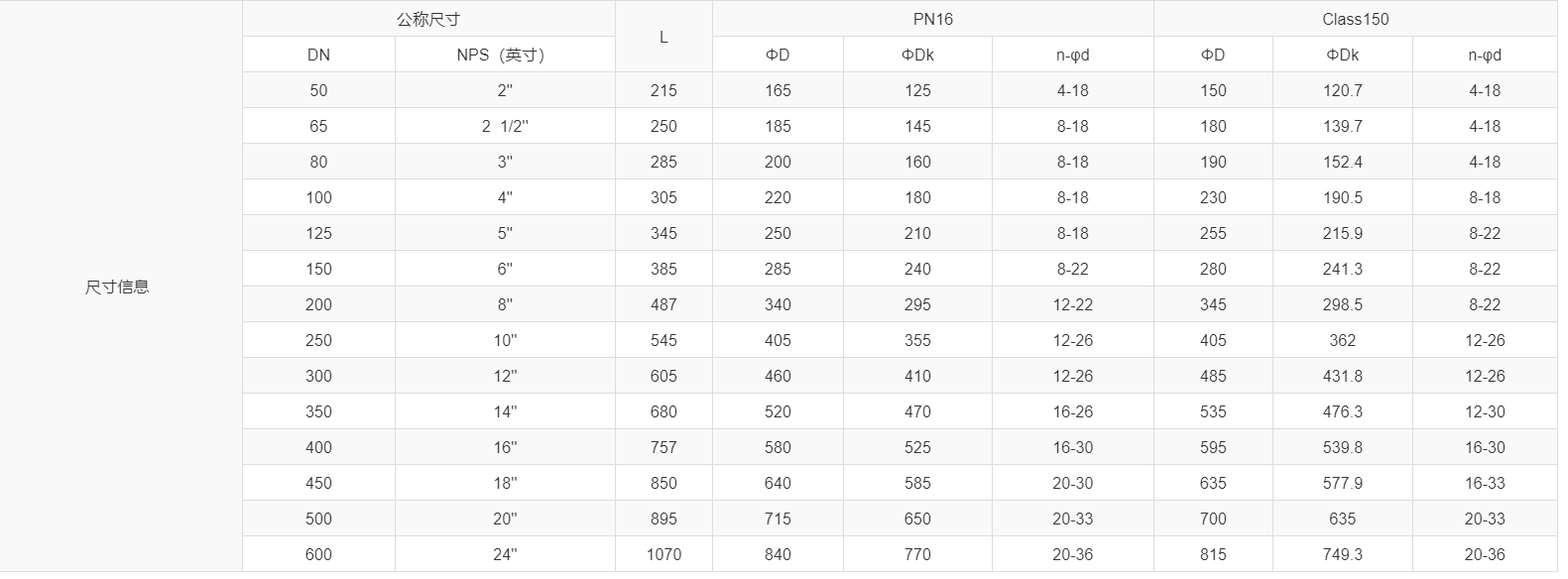

铸钢过滤器尺寸表:


铸钢过滤器工作原理:

介质流经过滤器时,安装在过滤器里面的滤网把介质中的固体杂质颗粒被阻挡在滤网内,而洁净的流体通过滤网、由过滤器出口排出,滤网孔的大小可以根据杂质的大小调整。



铸钢过滤器执行标准:

设计及制造:SH/T3411-1999

检验标准:GB/T14382-2006

试压标准:GB/T13927-2008/API598

法兰标准:HG/T20592-2009/HG/T20615-2009



铸钢过滤器产品特点:

1. 阻力小;

2. 结构简单,安装清洗方便;

3. 纳污量大,排污方便。



铸钢过滤器技术参数:

公称通径: DN50 ~ DN800

公称压力:PN25

适用温度:-29℃ ~ 200℃

适用介质:水、蒸汽、油品

连接方式:法兰连接



铸钢过滤器主要零件材质:

阀体:碳钢表面喷漆

阀盖:碳钢表面喷漆

滤网:不锈钢304



铸钢过滤器典型应用:

1. 水厂及水源工程

2. 环境保护

3. 市政设施

4. 电力及公用事业

5. 建筑行业

6. 石油、化工

7. 钢铁、冶金

8. 造纸行业



铸钢过滤器注意事项:

介质的流向应与阀体所示箭头方向一致

过滤网要按时清洗,避免长时间使用后杂物将滤网堵塞,影响管道流量

过滤器的进出口端应该安装关断阀,以方便过滤器的排污或维修

过滤器的阀盖端安装时应当朝下,并预留过滤网拆装的空间



铸钢过滤器安装使用说明:

(1) 将设备要求的额定参数与产品上标示的额定参数进行对照,确保

满足需用的要求;

(2) 安装人员需是经过培训的、有经验的,以确保安装工作顺利完成;

(3) 在安装结束后需进行彻底地检查以确保安装无误;

(4) 选用符合标准的法兰及对应螺栓固定;

(5) 安装时,请注意介质流动方向需与阀体的箭头方向一致;

(6) 系统最初工作一段时间后(一般不超过一周),需进行清洗,以

清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期

清洗,清洗次数依据工况条件而定。



盖球阀门产品的技术规格书仅供参考,实际产品外观与宣传材料画面可能存在细微差别。盖球保留更新或修改产品设计以及技术资料的权利,并不会就更新和修改对客户进行事先通知。产品的详细规格以及最新参数信息请及时联系盖球获取。
