法兰过滤器|球墨铸铁|DI|过滤杂质

法兰过滤器|球墨铸铁|DI|过滤杂质

法兰过滤器一般是安装在减压阀，泄压阀，定水位阀等阀门的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。

法兰过滤器阀体采用流线形设计，使介质在阀腔内作直线运动，流体阻力更小，流动面积更大。阀体内外采用粉末环氧树脂静电涂装，有效防止阀体与介质接触造成的腐蚀与生锈。阀盖上预留测压孔，可加装压力测试装置测试管道实时压力。过滤器内腔进口的尺寸是口径的1.2-1.3倍。过滤网长度是常规的1.5倍，有效提升流量，延长清理周期。内腔过滤网采用45°角安装，网孔总面积是公称通径面积的3-4倍，流阻更小，流量更大，可根据客户要求提供不同过滤精度的过滤网。

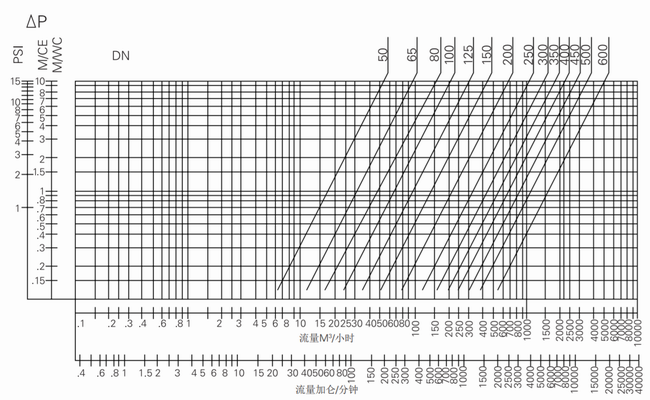

法兰过滤器流量曲线：

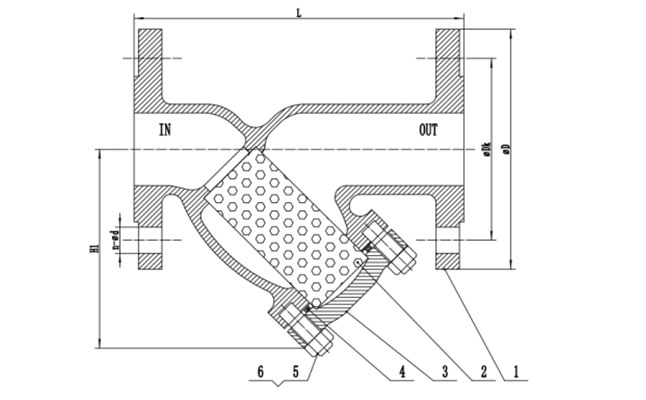

法兰过滤器结构图：

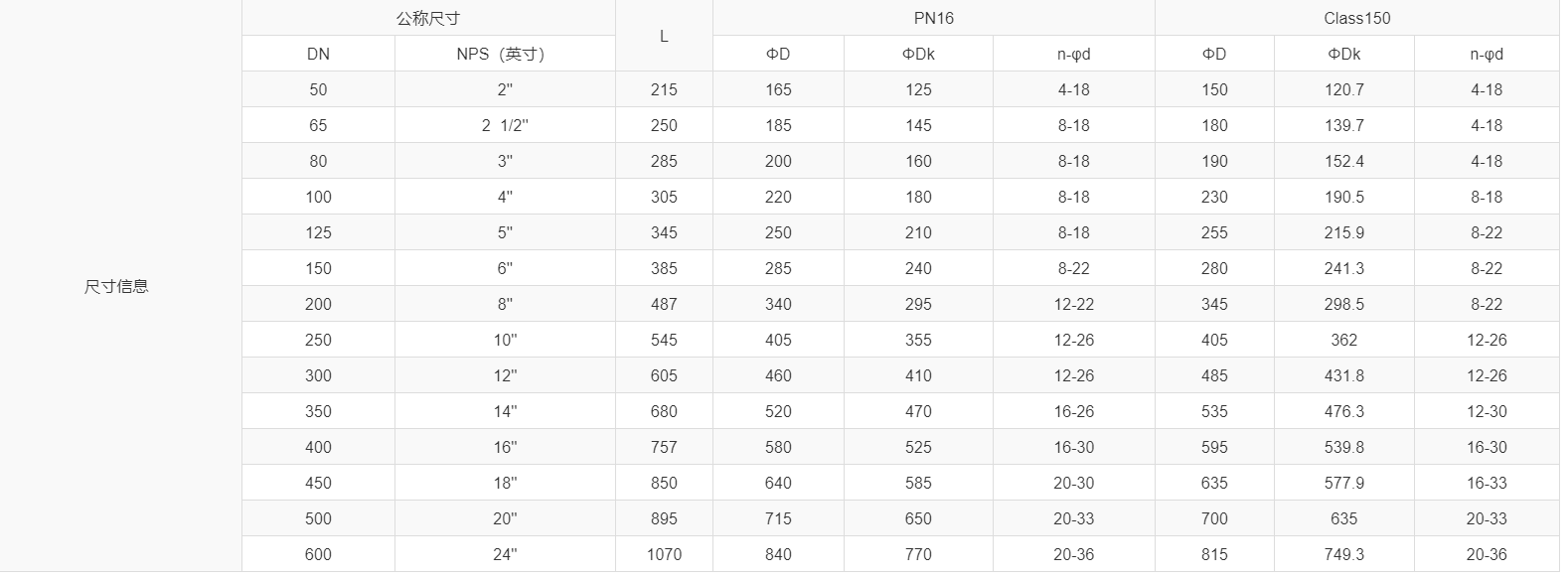

法兰过滤器尺寸表：

法兰过滤器产品应用及特点：

功能：清除介质中的杂质，以保护阀门及设备的正常使用。

应用区域：石油、化工、冶金、水处理等。

法兰过滤器产品特点：

1. 阻力小；

2. 结构简单，安装清洗方便；

3. 纳污量大，排污方便。

法兰过滤器工作原理：

介质流经过滤器时，介质中的固体杂质被过滤网阻挡，而洁净的

流体能过滤网、由过滤器出口排出。滤网孔大小可以根据杂质的

大小调整。

法兰过滤器技术参数：

公称通径：DN50~DN600

公称压力：PN16

工作温度：0℃ ~120℃

流体介质：水、污水

测试标准：GB/T 13927-2008

法兰过滤器主要零件材质：

阀体：球墨铸铁表面环氧喷涂、铸钢、不锈钢304/316

阀盖：球墨铸铁表面环氧喷涂、铸钢、不锈钢

滤网：不锈钢

法兰过滤器典型应用：

1. 水厂及水源工程

2. 环境保护

3. 市政设施

4. 电力及公用事业

5. 建筑行业

6. 石油、化工

7. 钢铁、冶金

8. 造纸行业

法兰过滤器安装使用说明：

(1) 将设备要求的额定参数与产品上标示的额定参数进行对照，确保满足需用的要求；

(2) 安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

(3) 在安装结束后需进行彻底地检查以确保安装无误；

(4) 选用符合标准的法兰及对应螺栓固定；

(5) 安装时，请注意介质流动方向需与阀体的箭头方向一致；

(6) 系统最初工作一段时间后（一般不超过一周），需进行清洗，以

清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗，清洗次数依据工况条件而定。

盖球阀门产品的技术规格书仅供参考，实际产品外观与宣传材料画面可能存在细微差别。盖球保留更新或修改产品设计以及技术资料的权利，并不会就更新和修改对客户进行事先通知。产品的详细规格以及最新参数信息请及时联系盖球获取。
