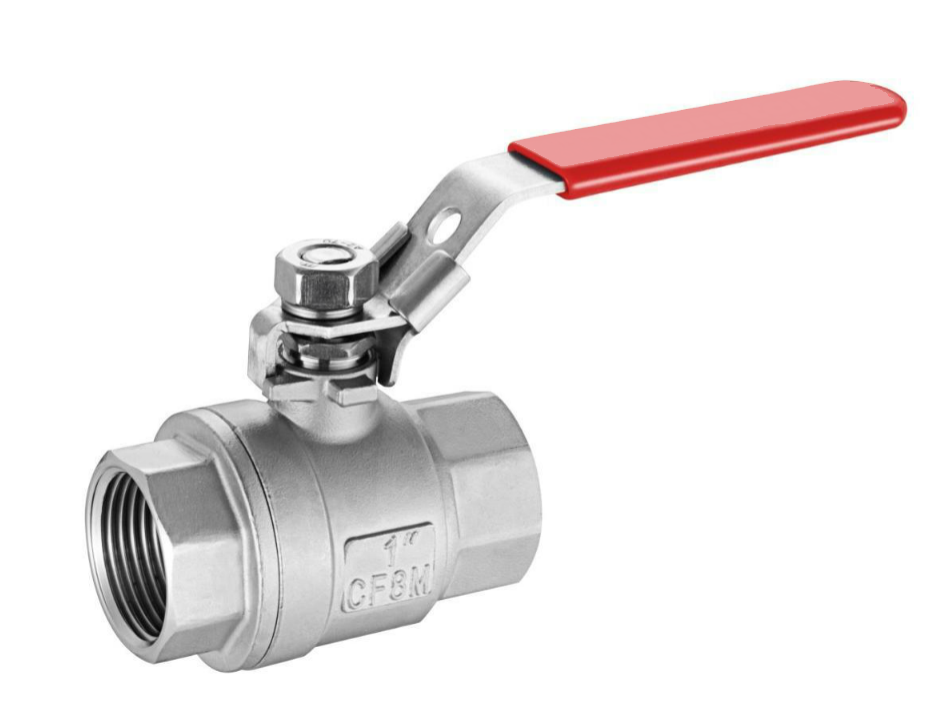

两片式球阀|全通径|90度开关|不锈钢

两片式球阀由左、右阀体两部分组成，内部启闭件是带圆形通孔的球体，球体绕阀体中心线90°旋转来达到开启、关闭的效果。适用于1.6MPa-4.0MPa压力范围的介质中，阀体材质有不锈钢304/304L/316/316L，阀座有PTFE/PPL等可更换满足不同的使用温度。连接方式采用内螺纹。（NPT螺纹/G螺纹/RC螺纹/BSPT等多种螺纹端可选择。另有外螺纹、内外螺纹、焊接可选。出厂前均按照国家标准要求做壳体、密封试验。产品广泛应用于、水处理、给排水、化工厂、水厂、水电厂、火电厂等行业中。适用水、气体、油品等介质。

两片式球阀内部全通径结构，阀杆带有防脱出装置设计。阀腔异常升压时，阀杆不会被冲出。钢球球槽上有泄压孔设计，90°开关定位机构，可根据需选择挂锁装置，防止误操作。也可选用带弹簧，带有自动关闭功能。

两片式球阀工作原理：

依靠手柄驱动阀杆转动，阀杆再带动球体在0°~90° 范围内旋转，以实现阀门的启闭。

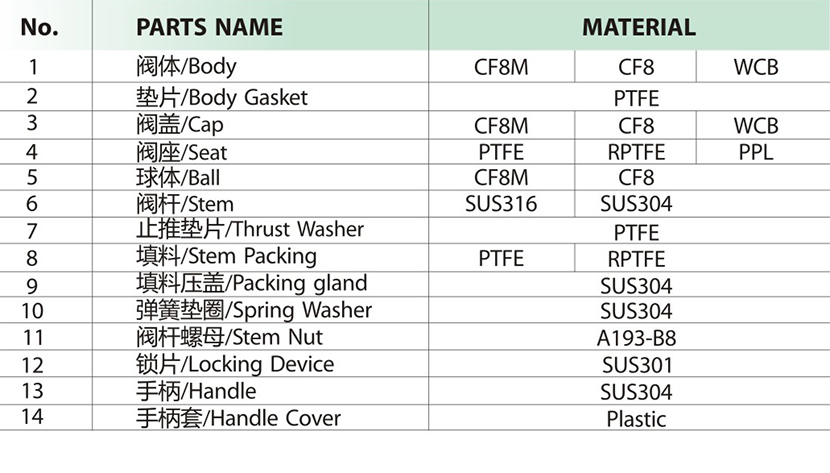

两片式球阀材料表：

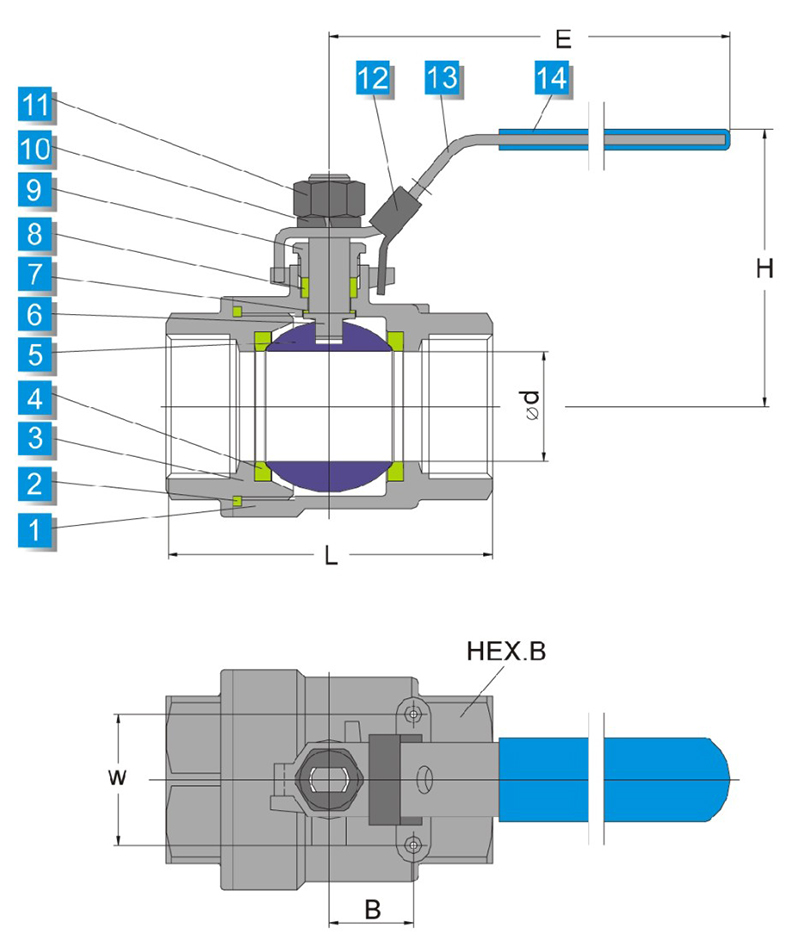

两片式球阀尺寸图：

两片式球阀应用领域：

两片式球阀技术参数：

产品名称：两片式球阀

产品型号：Q11F-16P

阀体材质:  不锈钢304

公称通径：6MM~100MM

公称压力：1.6MPa-4.0MPa

适用温度：-20℃ ~80℃

连接方式：内螺纹

两片式球阀可选配置：

阀体：CF3/CF3M/CF8/CF8M

阀座：PTFE/RPTFE/PPL

球体：304/316/304L/316L

驱动：手柄、电动、气动、伞齿轮

两片式球阀生产流程：

1.毛坯检验合格入厂

2.数控加工产品

3.阀门装配过程

4.打压测试（ 试压）

5.阀门超声波清洗

6.阀门晾干再包装

两片式球阀标准：

设计标准：ASME B16.34

壁厚标准：ASME B16.34

结构长度：DIN 3202-M3

螺纹标准：ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

检测标准：MSS SP-110，EN 12266

两片式球阀特点：

密封性能好，安装拆卸方便。

加厚阀体，承压力更强。

精铸阀体，表面字迹清晰。

结构简单、体积小、重量轻。

阀杆带有防脱出装置设计

钢球球槽上有泄压孔设计

多种螺纹端供选择

可选择挂锁装置

操作方便，开关迅速，全开到全关主要旋转90°

全开或全关时，球体和阀座密封面与介质隔离，不会引起密封面侵蚀

两片式球阀订购说明：

1、如有指定型号标准，请联系销售咨询价格，了解详情！

2、如没有指定产品型号规格，请告知工况要求、技术规范。

3、订货参数：通径,公称压力，温度，介质，材质，连接方式等。

4、驱动方式：手动、蜗轮、自力式、气动、电动等。

5、标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。

两片式球阀安装说明：

该阀门没有介质流向的要求，两端都可以作为进出口端

该阀门可以水平安装，也可以垂直安装，但是不可以手柄朝下安装

安装旋紧螺纹时必须选用相应力矩扳手或管钳，旋入有效螺纹长度即可，切勿过量导顶压内端面，必须采用聚四氟乙烯生料带或螺纹密封胶水进行密封。
