一片式球阀|技术参数|生产流程|订购说明

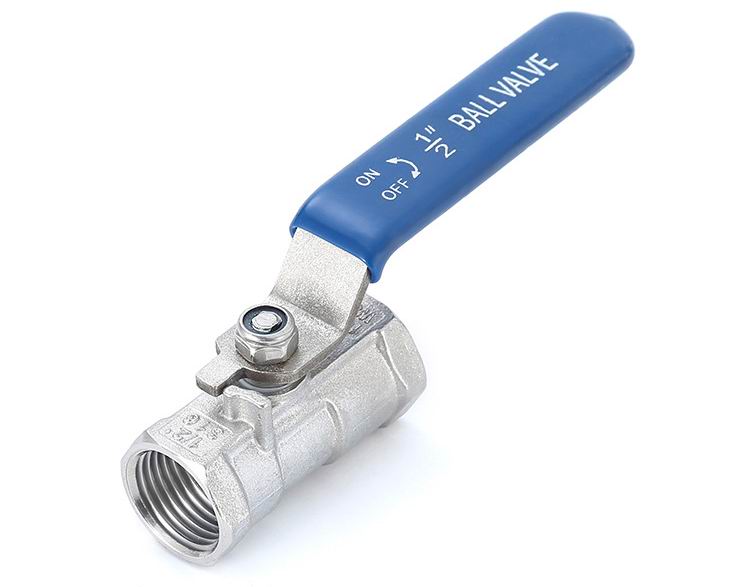

一片式球阀属于经济型的产品，一般用于水处理、给排水等介质为水的管路中，启闭件是个球体，球体绕阀体中心线90°旋转来达到开启、关闭的效果。阀体采用一体铸造，内部结构采用缩径设计，由一个塞头将球体固定。具有减流量作用，阀杆带有防脱出装置设计。阀腔异常升压时，阀杆不会被冲出。钢球球槽上有泄压孔设计，90°开关定位机构，可根据需选择挂锁装置，防止误操作。连接方式采用内螺纹。根据现场管路的螺纹有NPT螺纹/G螺纹/RC螺纹/BSPT等多种螺纹端可选择。
一片式球阀阀体材质有不锈钢304/316可选、阀座有PTFE/PPL等可更换满足不同的使用温度。

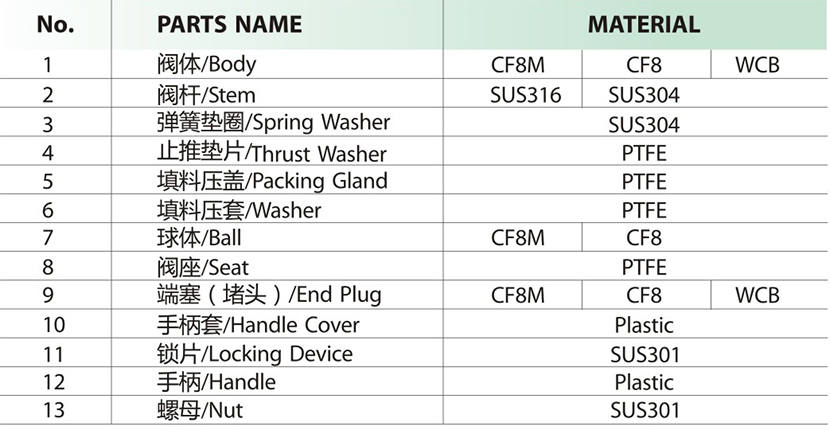

一片式球阀材料表：

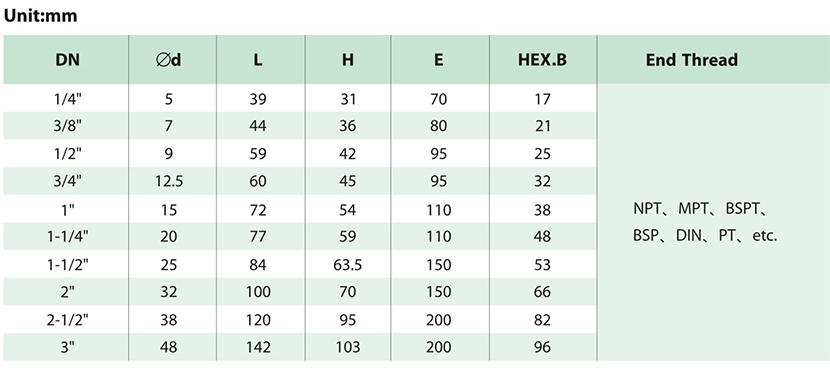

一片式球阀尺寸表：
一片式球阀技术参数：
产品名称：一片式球阀
产品型号：Q11F-16P
阀体材质: 不锈钢304
公称通径：6MM~80MM
公称压力：1.6MPa
适用温度：-20℃ ~80℃
连接方式：内螺纹
一片式球阀生产流程：
1.毛坯检验合格入厂
2.数控加工产品
3.阀门装配过程
4.打压测试（ 试压）
5.阀门超声波清洗
6.阀门晾干再包装
一片式球阀标准：
设计标准：ASME B16.34
壁厚标准：ASME B16.34
螺纹标准：ASME B1.20.1,BS21
DIN 2999/259,ISO 228/1
JIS B 0203,ISO 7/1
检测标准：MSS SP-110，EN 12266
一片式球阀主要特点：
结构简单、体积小、重量轻。
阀杆带有防脱出装置设计
减流量
钢球球槽上有泄压孔设计
多种螺纹端供选择
可选择挂锁装置
操作方便，开关迅速，全开到全关主要旋转90°
全开或全关时，球体和阀座密封面与介质隔离，不会引起密封面侵蚀
一片式球阀订购说明：
1、如有指定型号标准，请联系销售咨询价格，了解详情！
2、如没有指定产品型号规格，请告知工况要求、技术规范。
3、订货参数：通径,公称压力，温度，介质，材质，连接方式等。
4、驱动方式：手动、蜗轮、自力式、气动、电动等。
5、标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
