三片式球阀|全通径|1000WOG|2000WOG

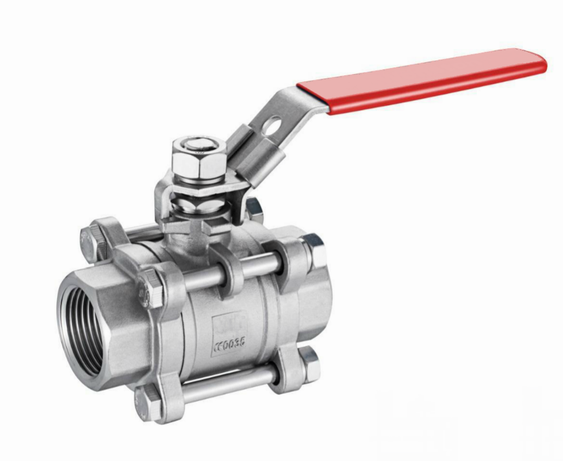

三片式球阀采用脱蜡精密铸造、三片式阀体结构，由左右各一个阀盖夹住中间阀体，通过四个螺栓固定，起到一个很好的紧固作用。内部启闭件是带圆形通孔的球体，球体绕阀体中心线90°旋转来达到开启、关闭的效果。适用于1.6MPa-16MPa压力范围的介质中。三片式结构，具有更高的耐压能力。三片式球阀的连接有很多种形式可选择，如内螺纹/内外螺纹/双外螺纹/卡箍快装/对焊/带接管/加长对焊等，阀体材质有不锈304/304L/316/316L，阀座有PTFE/PPL等可更换满足不同的使用温度。控制方式也可采用手动现场操作，或者电动/气动远程控制。产品出厂前均按照国家标准要求做壳体、密封试验。产品广泛应用于、水处理、给排水、化工厂、水厂、水电厂、火电厂等行业中。适用水、气体、油品等介质。

三片式球阀的球体和左、右密封座上的密封圈间处于的预紧力状态下，当球间进、出口端介质在低压差时，这一预紧力足以保证三片式球阀两端可靠的密封性能。当球阀进、出口端介质在高压差条件下，则因高压差的推力推动可浮动的球体和左、右密封座，使左、右密封座上所镶的密封圈紧贴于球体两侧，球体与密封圈间的压紧力随压差提高而增加形成自紧密封。三片式球阀采用预紧密封与自紧密封相结合的原理从而实现了在任何压差条件下具有进、出口两道密封的特性。

三片式球阀内部全通径结构，阀杆带有防脱出装置设计。阀腔异常升压时，阀杆不会被冲出。钢球球槽上有泄压孔设计，90°开关定位机构，可根据需选择挂锁装置，防止误操作。也可选用带弹簧，带有自动关闭功能。

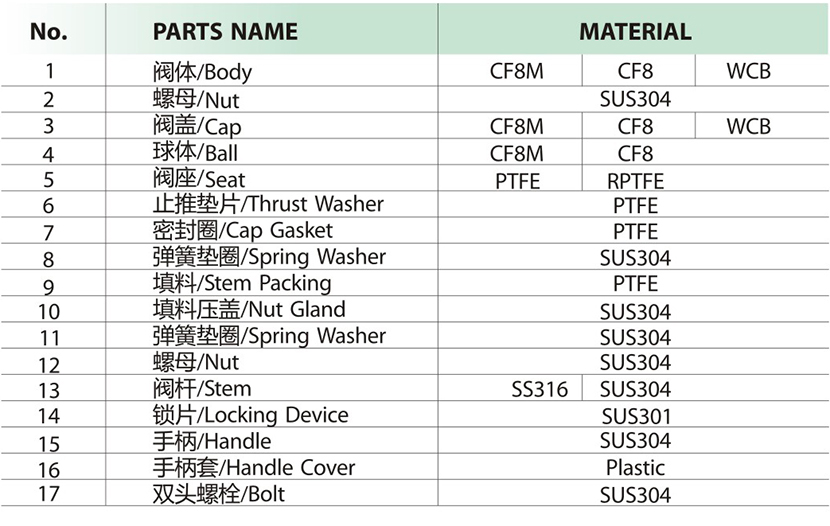

三片式球阀材料表：

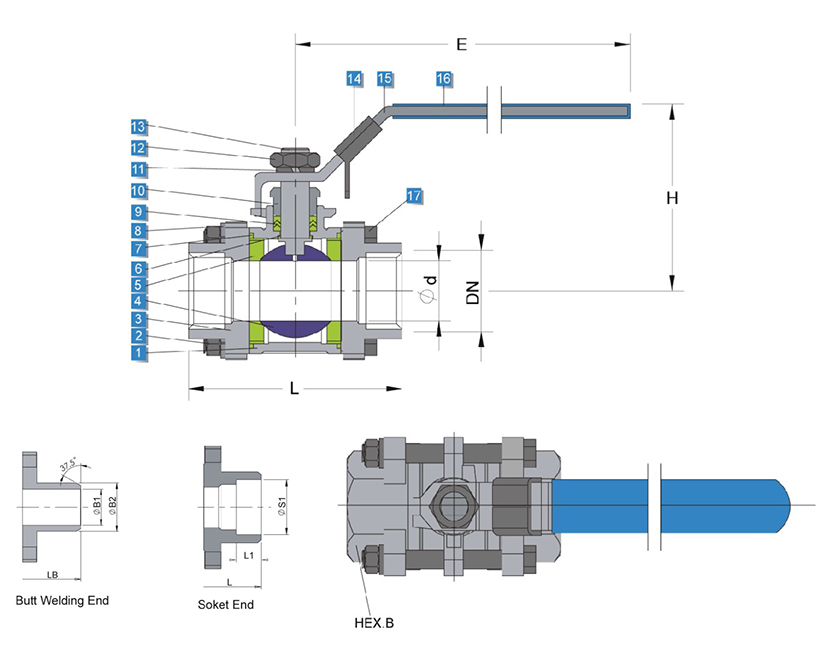

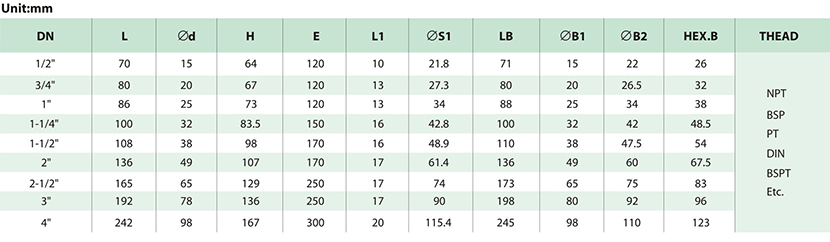

三片式球阀尺寸表：

三片式球阀工作原理：

依靠手柄驱动阀杆转动，阀杆再带动球体在0°~90° 范围内旋转，以实现阀门的启闭。

三片式球阀技术参数：

产品名称：三片式球阀

产品型号：Q11F-16P

阀体材质:  不锈钢304

公称通径：6MM~100MM

公称压力：1.6MPa-4.0MPa

适用温度：-20℃ ~80℃

连接方式：内螺纹

三片式球阀可选配置：

阀体：CF3/CF3M/CF8/CF8M

阀座：PTFE/RPTFE/PPL

球体：304/316/304L/316L

驱动：手柄、电动、气动、伞齿轮

三片式球阀生产流程：

1.毛坯检验合格入厂

2.数控加工产品

3.阀门装配过程

4.打压测试（ 试压）

5.阀门超声波清洗

6.阀门晾干再包装

三片式球阀标准：

设计标准：ASME B16.34

壁厚标准：ASME B16.34

螺纹标准：ASME B1.20.1,BS21

DIN 2999/259,ISO 228/1

JIS B 0203,ISO 7/1

对焊标准：ASME B16.25

承插焊标准：ASME B16.11

检测标准：MSS SP-110，EN 12266

三片式球阀主要特点：

密封性能好，安装拆卸方便。

加厚阀体，承压力更强。

精铸阀体，表面字迹清晰。

结构简单、体积小、重量轻。

阀杆带有防脱出装置设计

钢球球槽上有泄压孔设计

多种螺纹端供选择

可选择挂锁装置

操作方便，开关迅速，全开到全关主要旋转90°

全开或全关时，球体和阀座密封面与介质隔离，不会引起密封面侵蚀

三片式球阀订购说明：

1、如有指定型号标准，请联系销售咨询价格，了解详情！

2、如没有指定产品型号规格，请告知工况要求、技术规范。

3、订货参数：通径,公称压力，温度，介质，材质，连接方式等。

4、驱动方式：手动、蜗轮、自力式、气动、电动等。

5、标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。

三片式球阀安装使用说明：

将设备要求的额定参数与产品上标示的额定参数进行对照，确保满足需用的要求；

安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

该阀门没有介质流向的要求，两端都可以作为进出口端

该阀门可以水平安装，也可以垂直安装，但是不可以手柄朝下安装

安装旋紧螺纹时必须选用相应力矩扳手或管钳，旋入有效螺纹长度即可，切勿过量导顶压内端面，必须采用聚四氟乙烯生料带或螺纹密封胶水进行密封。

在安装结束后需进行彻底地检查以确保安装无误；

为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；

 建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；

注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；
