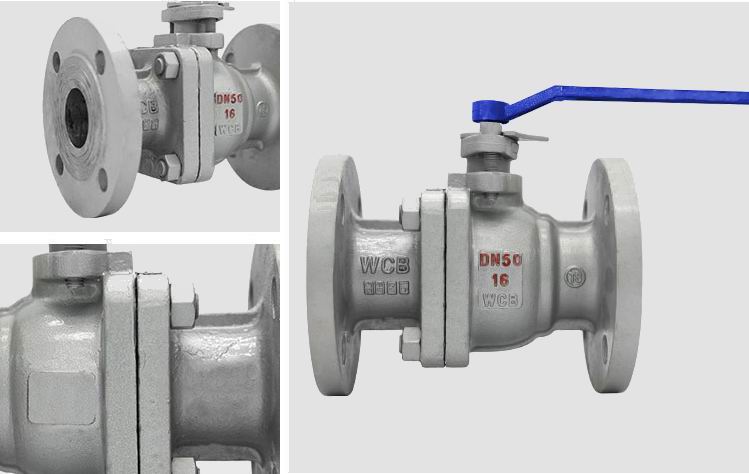

法兰球阀|国标重型|实心球体|精铸阀体

法兰球阀有两通、三通、四通三种结构，都是通过阀杆带动内部启闭件球芯转动来工作的，两通结构朱涛用于截断或接通管路中的介质，也可用于流体的调节与控制。三通和四通结构是实现介质分流、合流、分配作用。我公司的法兰球阀从毛坯到成品包装出厂每个环节都经过质检，每台球阀出厂前均按照国家标准，做壳体、密封双层检测。

法兰球阀的通用性很广，口径范围15MM-800MM，压力1.6MPa-10MPa，温度-20℃-425℃。材质铸钢、不锈钢、锻钢、锻不锈钢。控制方式有手动现场操作、也有气动、电动远程控制可选。连接方式采用法兰连接，法兰标准有国标、美标、日标、英标、俄标等多种国内外标准可选。适用于各种压力、温度及介质工况。满足不同工况的需求。广泛应用于水处理、石油化工、电力能源、冶金、船舶、水电厂、火电厂等介质为水、气体、油品等系统中。由于该阀门启闭迅速、流阻小，也应用于对阀门启闭速度、流阻有较高要求的场合.

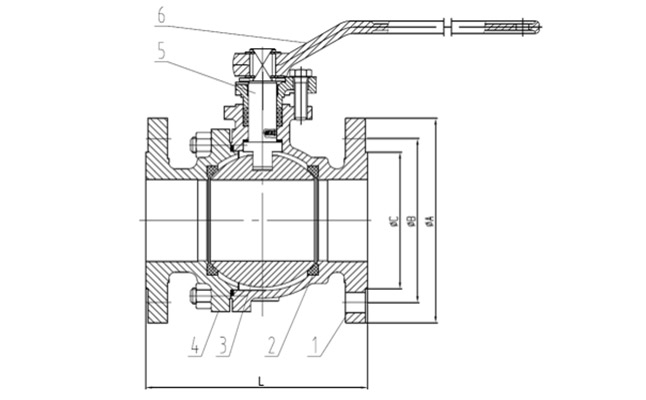

法兰球阀结构图：

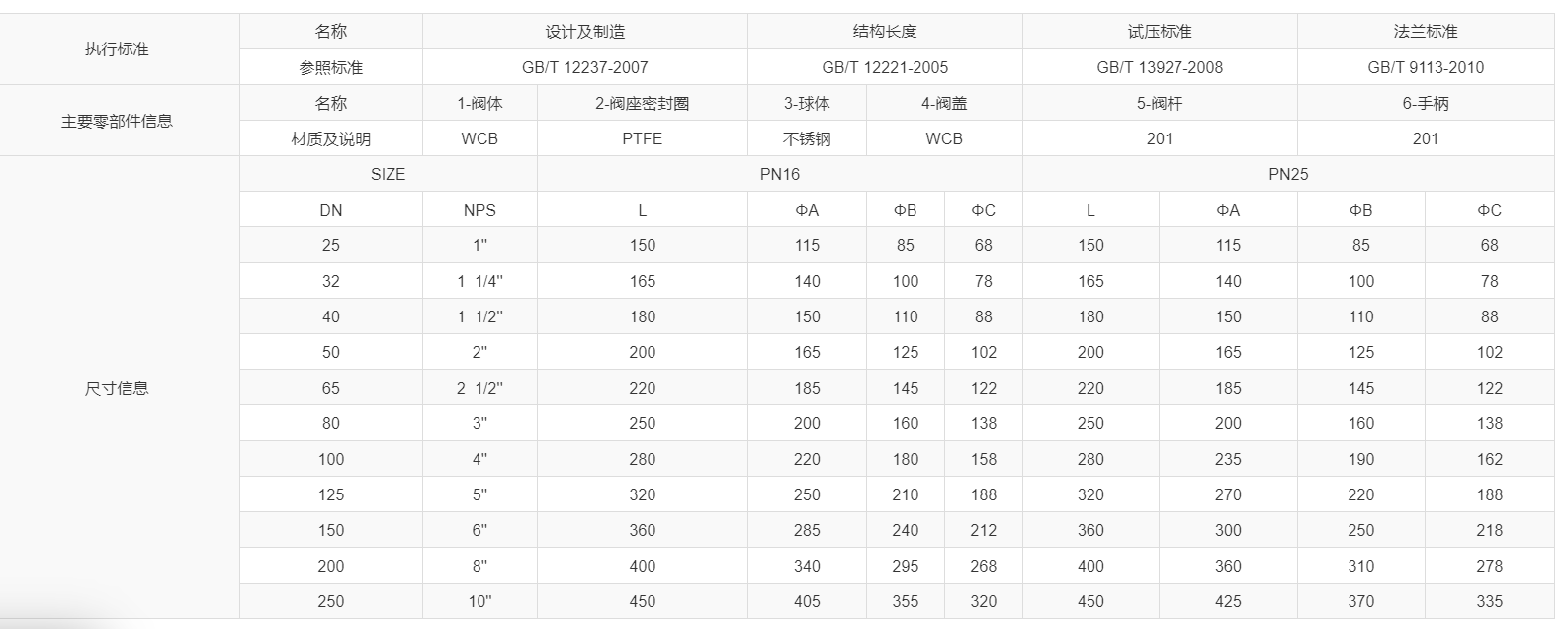

法兰球阀尺寸表：

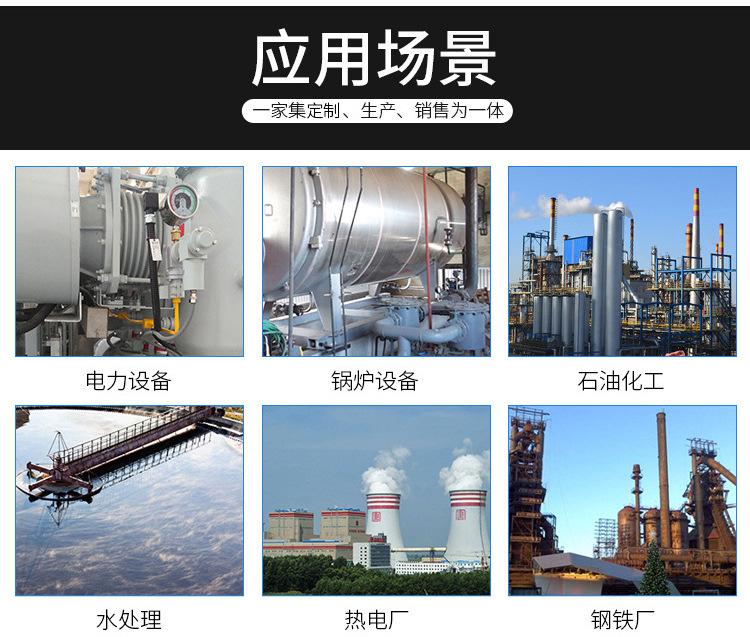

法兰球阀应用领域：

法兰球阀安装说明：

该阀门没有介质流向的要求，两端都可以作为进出口端

该阀门可以水平安装，也可以垂直安装，但是不可以手轮朝下安装

法兰球阀工作原理：

手动法兰球阀：依靠手柄带动阀杆转动，阀杆带动球体在 0°~90° 范围内开、关。

气动法兰球阀：依靠气动执行器带动阀杆转动，阀杆带动球体在 0°~90° 范围内开、关。

电动法兰球阀：依靠电动执行器带动阀杆转动，阀杆带动球体在 0°~90° 范围内开、关。

法兰球阀技术参数：

产品型号：Q41F-16C/P

阀体材质:  铸钢WCB

公称通径：DN15~DN800MM

公称压力：PN16/PN25/PN40

适用温度：-20℃ ~250℃

适用介质：水、油、气等

法兰球阀可选配置：

阀体：WCB/CF3/CF3M/CF8/CF8M

阀座：PTFE/不锈钢/合金钢

球体：304/201/316/304L/316L

阀杆：2CR13/304/316

手轮：铸铁CI/201/304/316

驱动：手柄、电动、气动、伞齿轮

法兰球阀执行标准：

设计制造：GB/T12237

结构长度：GB/T12221

试压标准：GB/T13927

法兰连接：GB/T19113

法兰球阀主要零件材质：

阀体：碳钢表面喷漆

阀盖：碳钢表面喷漆

阀杆：不锈钢

球体：不锈钢

手柄：碳钢

阀座：PTFE

法兰球阀特点：

阀体为精密铸造阀体，达标材质，外观精细、无沙眼。

球体为实心球不锈钢材质、增强耐磨性；

密封面与球面在闭合状态，不易被介质冲蚀；

介质流动方向不受限制；流体阻力小；

出厂前均按照国家标准，做壳体、密封双层检测。

法兰球阀安装使用说明：

(1) 将设备要求的额定参数与产品上标示的额定参数进行对照，确保满足需用的要求；

(2) 安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

(3) 在安装结束后需进行彻底地检查以确保安装无误；

(4) 为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、

无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；

(5) 建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；

(6) 注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；

(7) 使用符合标准的螺纹接头来连接。

法兰球阀的安装：

1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗、清洁。

2、与管道连接前，冲洗和清楚干净管道中残存的杂质（这些物质可能会损坏阀座和球芯）。

3、在安装期间，请不要用执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

4、安装在管道的水平方向或垂直方向。

5、安装点附件的管道不可有低垂或者承受外力的现象，可用管道支架或者支撑物来消除管道的偏离。

6、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
