铸钢球阀|法兰|WBC|燃气系统|水系统

铸钢球阀的启闭件是一个带圆形通孔的球体，通过阀杆带动球体转动，两通口结构主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。三通结构实现分流、合流、分配作用。控制方式可选用手动操作（只能现场控制），也可选用电动（可远程也可现场控制）、气动（可远程控制，如也需现场控制需要说明）。主要用于水厂及水源工程、船舶基地、市政设施、电力及公用事业、建筑行业、石油、化工、钢铁、冶金、造纸行业等介质为水、油品、气体介质的领域中。产品从毛坯到成品包装出厂每个环节都经过质检，每台球阀出厂前均按照国家标准，做壳体、密封双层检测。

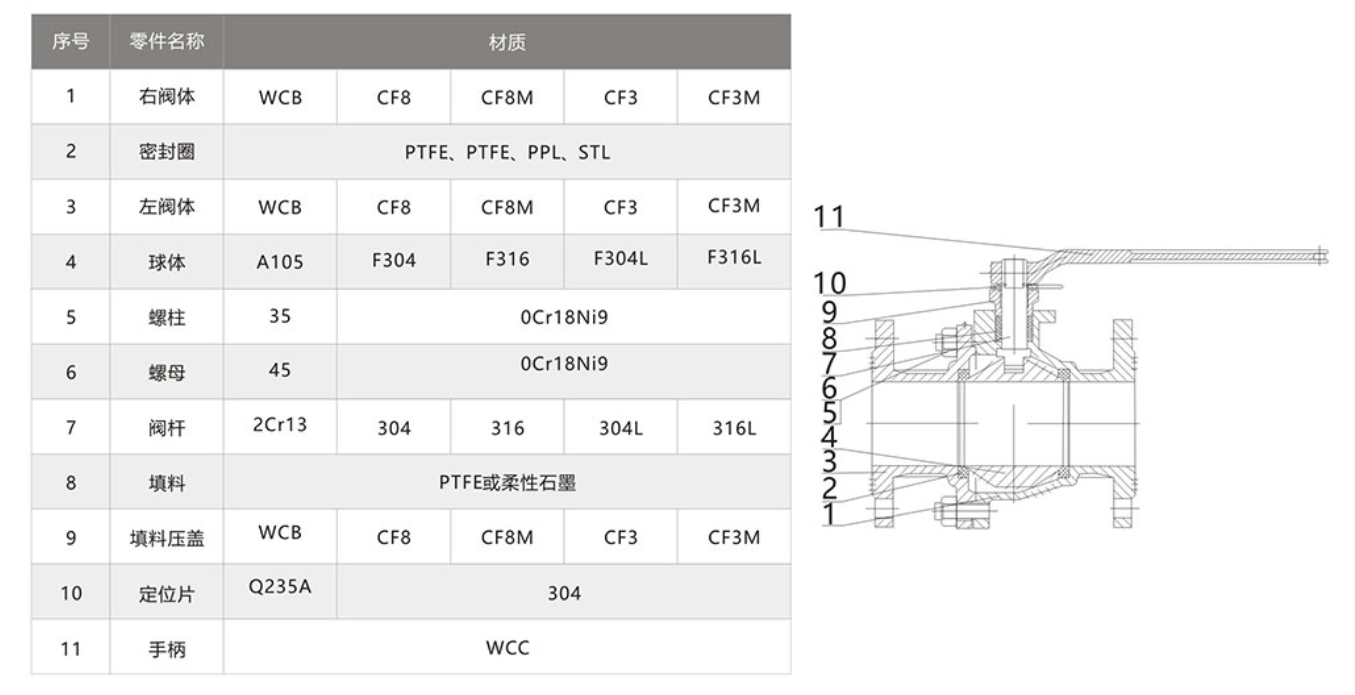

铸钢球阀材料表：

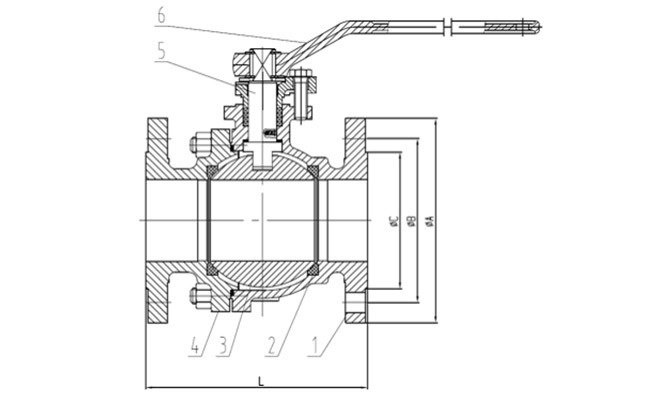

铸钢球阀结构图：

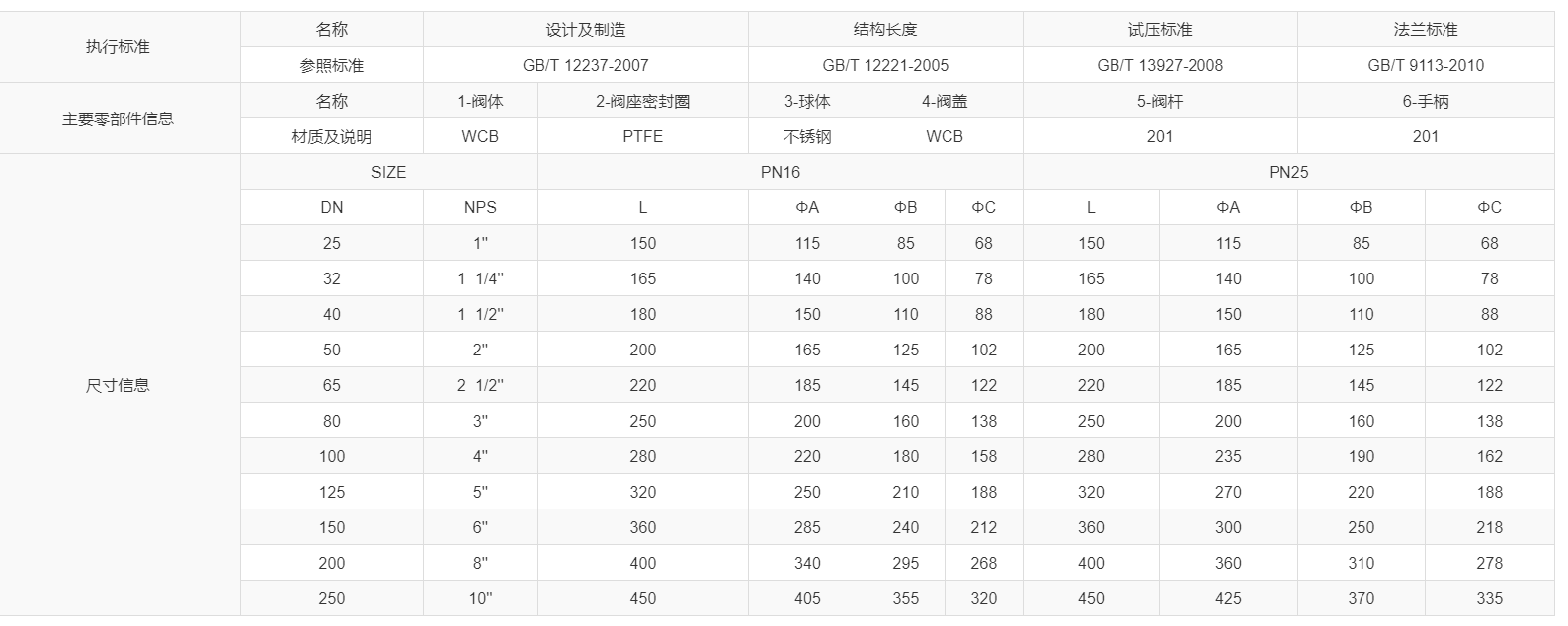

铸钢球阀尺寸表：

铸钢球阀工作原理：

手动：依靠手柄带动阀杆转动，阀杆带动球体在 0°~90° 范围内开、关。

气动：依靠气动执行器带动阀杆转动，阀杆带动球体在 0°~90° 范围内开、关。

电动：依靠电动执行器带动阀杆转动，阀杆带动球体在 0°~90° 范围内开、关。

铸钢球阀技术参数：

产品型号：Q41F-16C

公称通径：DN15~DN800MM

公称压力：PN16/PN25/PN40

适用温度：-20℃ ~250℃

适用介质：水、油、气等

铸钢球阀可选配置：

阀体：WCB/CF3/CF3M/CF8/CF8M

阀座：PTFE/不锈钢/合金钢

球体：304/201/316/304L/316L

阀杆：2CR13/304/316

手轮：铸铁CI/201/304/316

驱动：手柄、电动、气动、伞齿轮

铸钢球阀执行标准：

设计制造：GB/T12237

结构长度：GB/T12221

试压标准：GB/T13927

法兰连接：GB/T19113

铸钢球阀主要零件材质：

阀体：碳钢表面喷漆

阀盖：碳钢表面喷漆

阀杆：不锈钢

球体：不锈钢

手柄：碳钢

阀座：PTFE

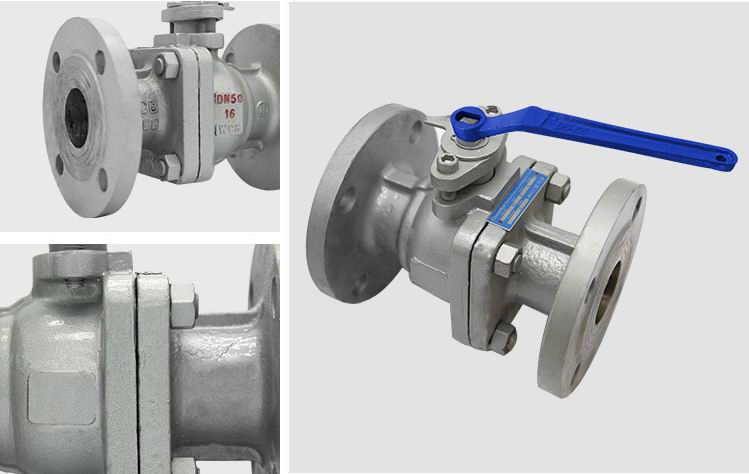

铸钢球阀特点：

阀体为精密铸造阀体，达标材质，外观精细、无沙眼。

球体为实心球不锈钢材质、增强耐磨性；

密封面与球面在闭合状态，不易被介质冲蚀；

介质流动方向不受限制；流体阻力小；

铸钢球阀安装使用说明：

(1) 将设备要求的额定参数与产品上标示的额定参数进行对照，确保满足需用的要求；

(2) 安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

(3) 在安装结束后需进行彻底地检查以确保安装无误；

(4) 为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、

无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；

(5) 建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；

(6) 注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；

(7) 使用符合标准的螺纹接头来连接。

铸钢球阀的安装：

1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗、清洁。

2、与管道连接前，冲洗和清楚干净管道中残存的杂质（这些物质可能会损坏阀座和球芯）。

3、在安装期间，请不要用执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

4、安装在管道的水平方向或垂直方向。

5、安装点附件的管道不可有低垂或者承受外力的现象，可用管道支架或者支撑物来消除管道的偏离。

6、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
