电动软密封闸阀|远程开关|带手功能|技术资料

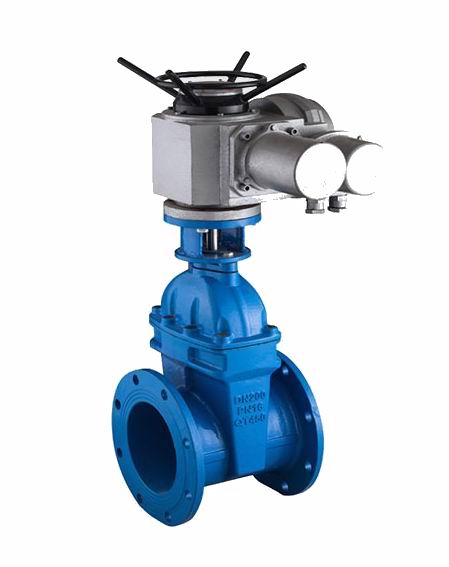

电动软密封闸阀由软密封闸阀和电动执行器组成。

软密封闸阀采用上装式结构减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服一般闸阀的密封性差，弹性疲乏，易生锈等缺陷。底部采用与水管相同的平底设计、不易造成杂物淤积，使流体通畅无阻。电动软密封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，因此只能用作全开和全关，不能作调节和节流。

电动执行器具有高智能、高防护性能、集成度高、性能稳定等特点，自带有手轮结构，可在特殊情况下手动开关。以AC380V/AC220V/AC110V/DC24V等电压为驱动电源，控制电动软密封闸阀打开或者关闭，实现远程控制。

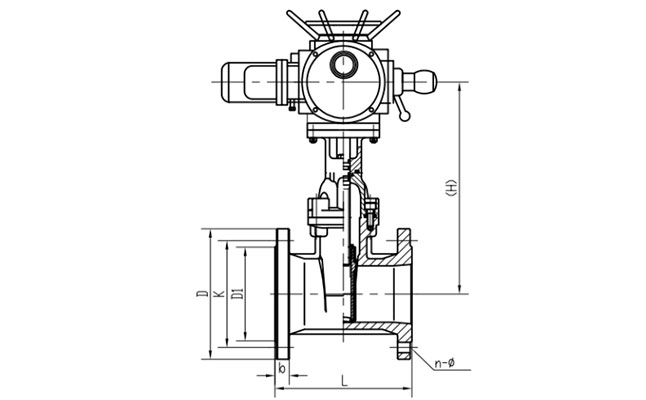

电动软密封闸阀外形图：

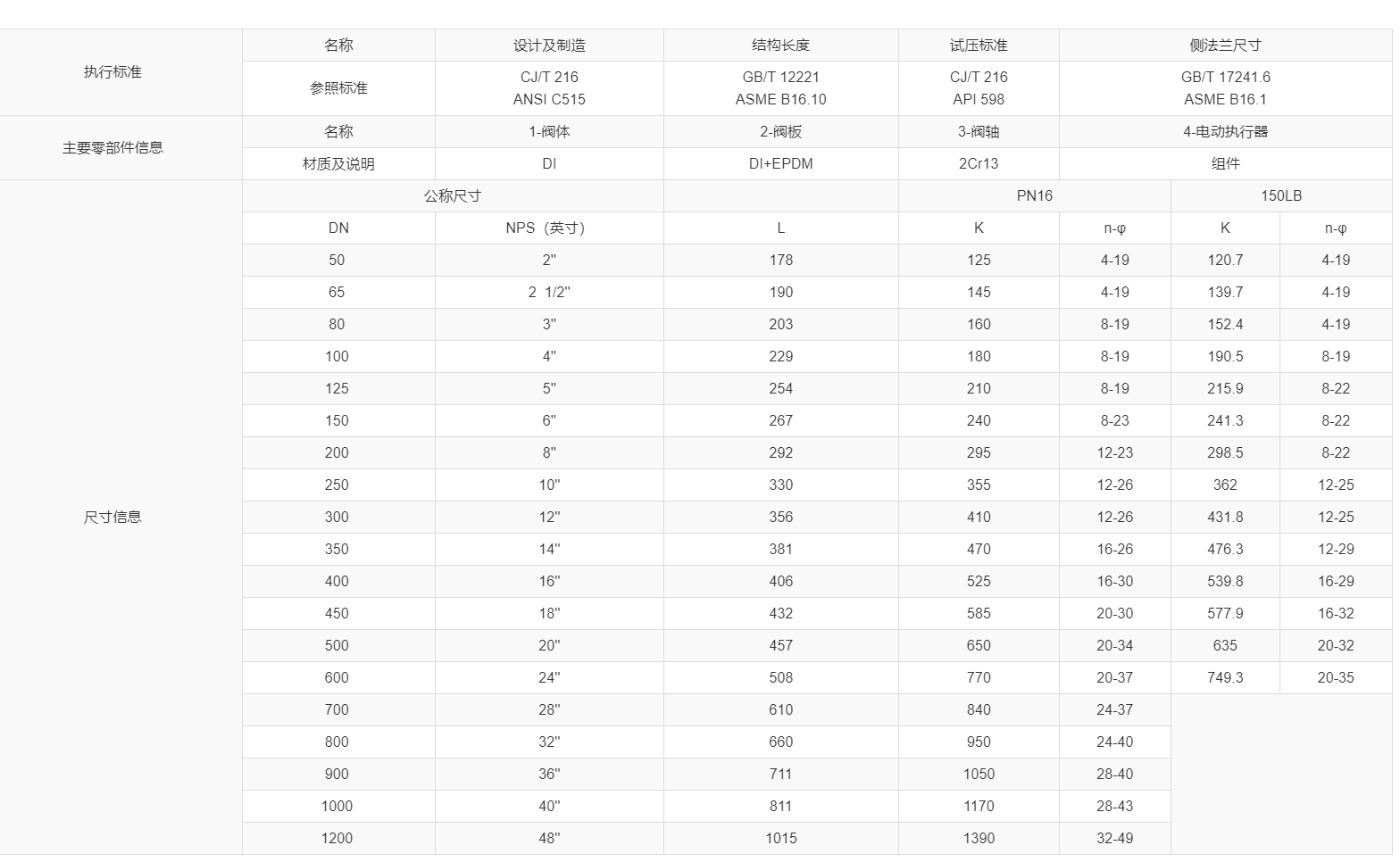

电动软密封闸阀安装尺寸：

电动软密封闸阀阀体部分特点：

1、阀体采用球墨铸铁材料进行精密铸造、不易拉裂、冻裂。

2、阀体内外采用粉末喷涂、能有效防止阀体与介质接触造成腐蚀与生锈。可用于污水系统。

3、阀板采用PTFE橡胶进行整体包覆，且橡胶与球墨铸铁闸板连接牢靠，不易脱落及弹性记忆佳。从而保证阀门密封性能稳定。

4、阀杆为2CR13材料并采用O型环密封圈设计，减少开关时的摩擦阻力，避免介质外漏。

5、阀杆螺母和定位装置采用黄铜材料，开关更顺畅，避免操作过程中出现的卡阻现象。

电动软密封闸阀执行器特点：

1 、性能可靠：轴承和电气元件等关键零部件采用进口名牌产品.

2、高标防护： IP68 最高标准防护等级。

3 、精密耐磨：蜗轮输出轴一体化特殊铜合金锻造、强度高、耐磨性好：

4 、回差极小：一体化结构避免了键联结的间隙、传动精度高。

5 、安全保证：通过1500V耐压检测， F 级绝缘电机．安全有保障。

6 、配套简单：采用单相电源、外接线路简单、也可做 380V 、直流电源。

7 、使用方便：免加油、免点检、防水防锈、任意角度安装。

8 、多种速度：金程时间 9 秒、13 秒、15 秒、30 秒、50 秒、100 秒、150 秒（出厂前已设定 ）

9、智能数控：智能控制模块集成于电动执行器本体内，无需外接定位器，数字设定、数字整定、高度精确、自我诊断、一机多能。

10、有现场数字显示和手动操作功能：执行器控制模块带有数字显示，能够显示执行器开度，并且能够通过控制模块上的按键，进行现场操作。

电动软密封闸阀技术参数：

口径范围：50MM-1200MM

公称压力：PN10/16

适用温度：-20℃~80℃

电压：AC220V、DC24V、AC110V、AC380V

控制方式：电动（开关型）

应用领域：市政建设、电力、水利工程、给排水、水处理。

电动软密封闸阀基本信息：

阀体材质：球墨铸铁DI

阀座材质：三元乙丙橡胶EPDM

阀板材质：球墨铸铁DI+EPDM

阀轴材质：不锈钢2CR13

手轮材质：：球墨铸铁DI

电动软密封闸阀可选配置：

阀体：DI

阀座：NBR/EPDM

阀板：DI+NBR/DI+EPDM

阀轴：45/2CR13/304/316

驱动：手柄、电动、气动、伞齿轮

电动软密封闸阀执行标准：

设计及制造：CJ/T 216

结构长度;:GB/T 12221

试压标准：CJ/T 216

法兰连接尺寸：GB/T 17241.6

电动软密封闸阀安装说明：

1、安装时应查看铭牌和合格证上的参数是否满足现场要求，确认没问题后安装。

2、管道中的介质流向应与阀体所示箭头方向一致。

3、确保法兰端面清洁，法兰间加密封垫片，并使密封垫片在两法兰盘的凸部密封面对中。

4、在紧固法兰连接螺栓、螺母时，按对角交替均匀紧固，最好使用测力扳手，使螺栓达到要求的力矩。试压完后检查螺栓，再拧紧一次。

5、启闭件是闸板,闸板的运动方向与流体方向相垂直,只能作全开和全关,不能作调节和节流。

6、长期未使用的电动软密封闸阀,应该整齐地存放在通风干燥的库房内,禁止堆放和露天存放。,应定期检查。
