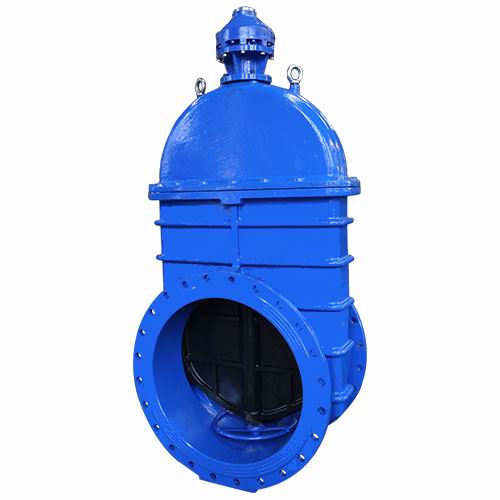

伞齿轮闸阀|软密封|大口径|省力开关

伞齿轮闸阀采用优质的球墨铸铁或者碳钢铸造而成，具有强度高，重量轻，几何尺寸精确的特点，闸板具有互换的功能，大口径可以加装螺旋伞齿轮结构，一人可轻松开关，也可根据用户要求加装开关指示，或电动、气动执行器、密封、防锈性能极佳。

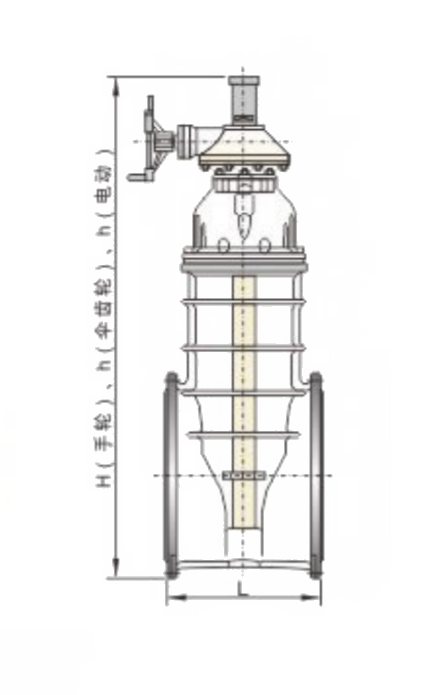

伞齿轮闸阀外形图：

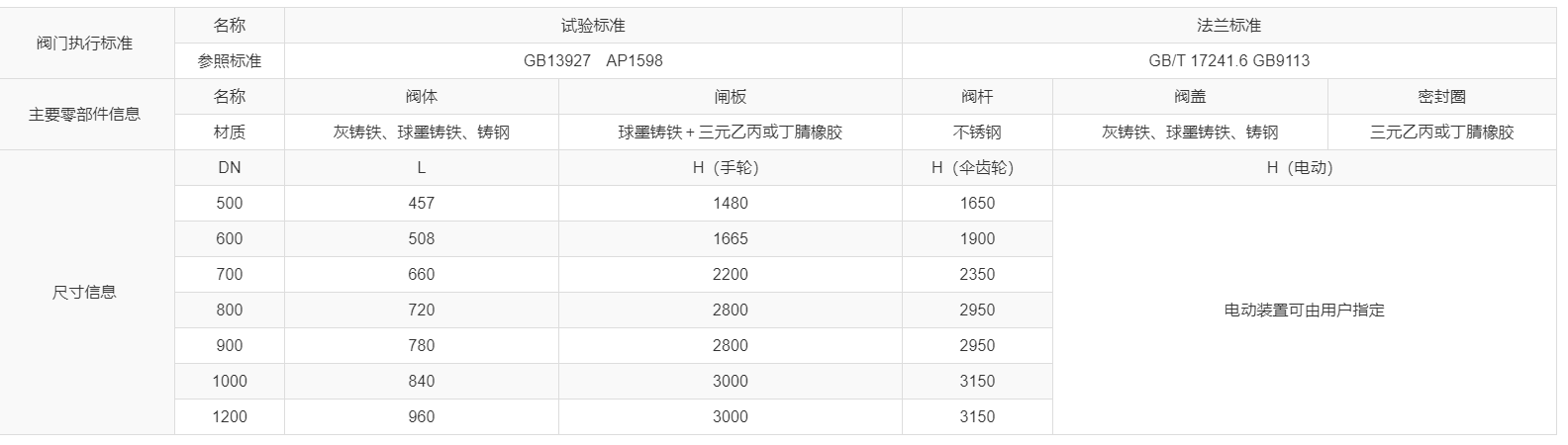

伞齿轮闸阀安装尺寸：

伞齿轮闸阀利用明杆闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良，漏水和易生锈的现象。底部采用与水管相同的平底设计、不易造成杂物淤积，使流体通畅无阻。

伞齿轮闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，因此只能用作全开和全关，不能作调节和节流。

伞齿轮闸阀的闸板做成能产生微量变形的闸板，已改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板就叫做弹性闸板。

伞齿轮闸阀主要应用于污水处理厂、自来水厂、商场、小区、办公楼、水利工程等排水管道、消防管道、给水管道上。来接通或者截断介质。达到开关作用。

伞齿轮闸阀技术参数：

口径范围：50MM-1200MM

公称压力：PN10/16

适用温度：-20℃~80℃

适用介质：淡水、污水等。

应用领域：市政建设、水利工程、给排水、水处理。

伞齿轮闸阀基本信息：

阀体材质：球墨铸铁DI

阀座材质：三元乙丙橡胶EPDM

阀板材质：球墨铸铁DI+EPDM

阀轴材质：不锈钢2CR13

手轮材质：：球墨铸铁DI

伞齿轮闸阀可选配置：

阀体：DI

阀座：NBR/EPDM

阀板：DI+NBR/DI+EPDM

阀轴：45/2CR13/304/316

驱动：手柄、电动、气动、伞齿轮

伞齿轮闸阀执行标准：

设计及制造：CJ/T 216

结构长度;:GB/T 12221

试压标准：CJ/T 216

法兰连接尺寸：GB/T 17241.6

伞齿轮闸阀特点：

1、阀体采用球墨铸铁材料进行精密铸造、不易拉裂、冻裂。

2、阀体内外采用粉末喷涂、能有效防止阀体与介质接触造成腐蚀与生锈。可用于污水系统。

3、阀板采用PTFE橡胶进行整体包覆，且橡胶与球墨铸铁闸板连接牢靠，不易脱落及弹性记忆佳。从而保证阀门密封性能稳定。

4、阀杆为2CR13材料并采用O型环密封圈设计，可减少开关时的摩擦阻力，避免介质外漏。

5、阀杆螺母和定位装置采用黄铜材料，开关更顺畅，避免操作过程中出现的卡阻现象。

伞齿轮闸阀安装说明：

1、安装时应查看自来水闸阀铭牌和合格证上的参数是否满足现场要求，确认没问题后安装。

2、管道中的介质流向应与阀体所示箭头方向一致。

3、确保法兰端面清洁，法兰间加密封垫片，并使密封垫片在两法兰盘的凸部密封面对中。

4、在紧固法兰连接螺栓、螺母时，按对角交替均匀紧固，最好使用测力扳手，使螺栓达到要求的力矩。试压完后检查螺栓，再拧紧一次。

5、自来水闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直,只能作全开和全关,不能作调节和节流。

6、长期未使用的自来水闸阀,应该整齐地存放在通风干燥的库房内,禁止堆放和露天存放。,应定期检查。
