铸铁闸阀因其中口采用丝扣结构也被称为中丝扣闸阀，其工作原理通过丝杆带动闸板上的丝母来实现对闸板的开启和关闭。因中丝扣闸阀中口部分全部采用丝扣衔接，取代了普通铸铁闸阀中口所用的螺丝加固，在密封、紧固、耐磨、耐腐等各方面性能大幅度提升，为顾客的长期使用带来更高的安全保障．通过启闭闸板来实现对介质的接通和阻断。因其结构简单、方便耐用，所以是阀门中使用率很高的阀门品种．广泛适用于自来水厂、污水处理厂、等管路上作接通或截断管路中介质的启闭装置。

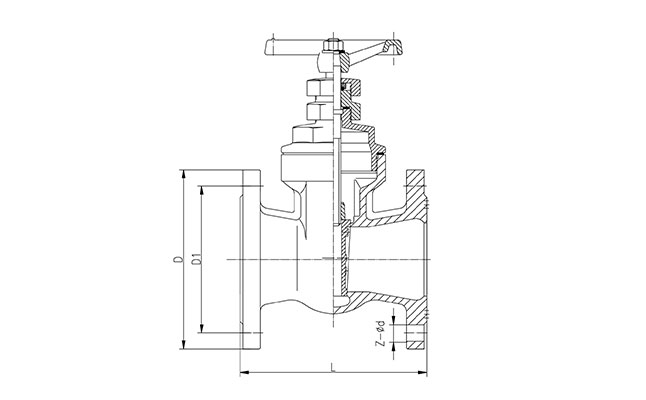

铸铁闸阀结构图：

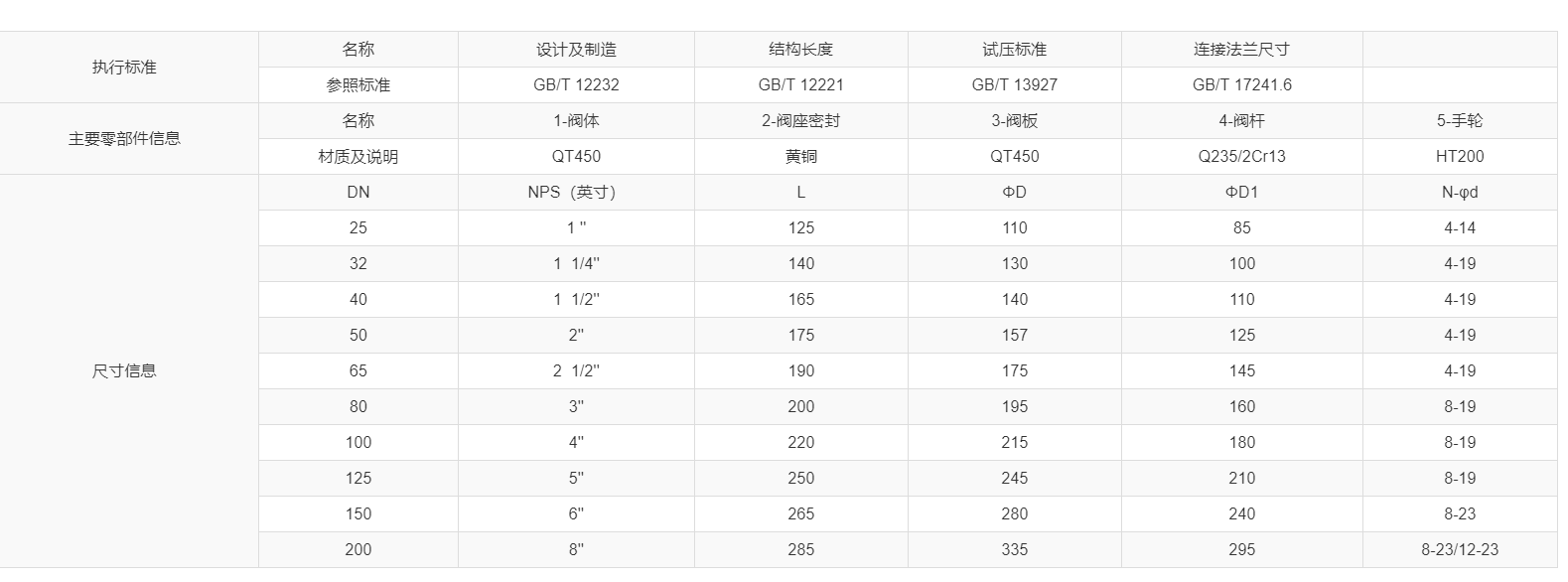

铸铁闸阀安装尺寸：

铸铁闸阀基本信息：

产品型号：Z45T-10/16Q

口径范围：25MM-200MM

公称压力：PN10/16

阀体材质：球墨铸铁QT450

适用温度：-10℃~120℃

适用介质：清水、污水、雨水

应用领域：市政工程、水利工程、水处理、给排水。

铸铁闸阀主要零部件材料：

阀体材质：球墨铸铁QT450

阀座材质：黄铜

阀板材质：球墨铸铁QT450

阀轴材质：Q235/2CR13

手轮材质：：HT200

铸铁闸阀执行标准：

设计及制造：GB/T12232

结构长度;:GB/T 12221

试压标准：GB/T13927

法兰连接尺寸：GB/T 17241.6

铸铁闸阀特点：

铸铁材质阀体采用QT450，抗拉强度是灰铁材质的两倍，更耐用。

阀板与阀座均对焊黄铜，增加密封性和耐磨性。

采用铸铁手轮，比冲压手轮更结实耐用。
