法兰硬密封蝶阀|三偏心|多层次密封|参数信息

法兰硬密封蝶阀|三偏心|多层次密封|参数信息

法兰硬密封蝶阀属于三偏心蝶阀（又称多层次硬密封蝶阀）是一款耐高温耐腐蚀介质的节能型蝶阀，广泛适用于电力、石油、化工、冶金、市政建设等工业管道上做截断或者接通调节介质作用。

法兰硬密封蝶阀采用三维偏心原理设计、阀座采用硬、软密封兼容的多层次结构。

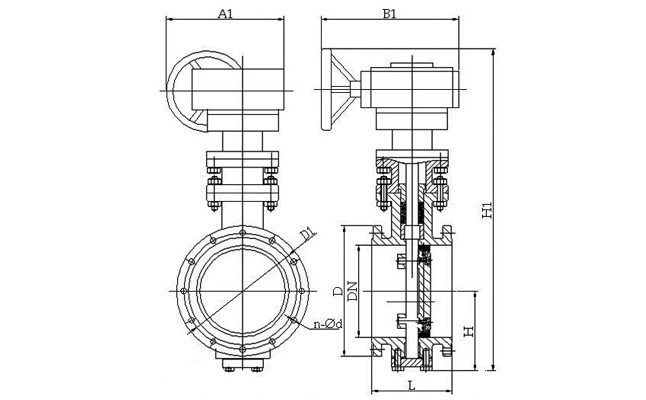

法兰硬密封蝶阀结构图：

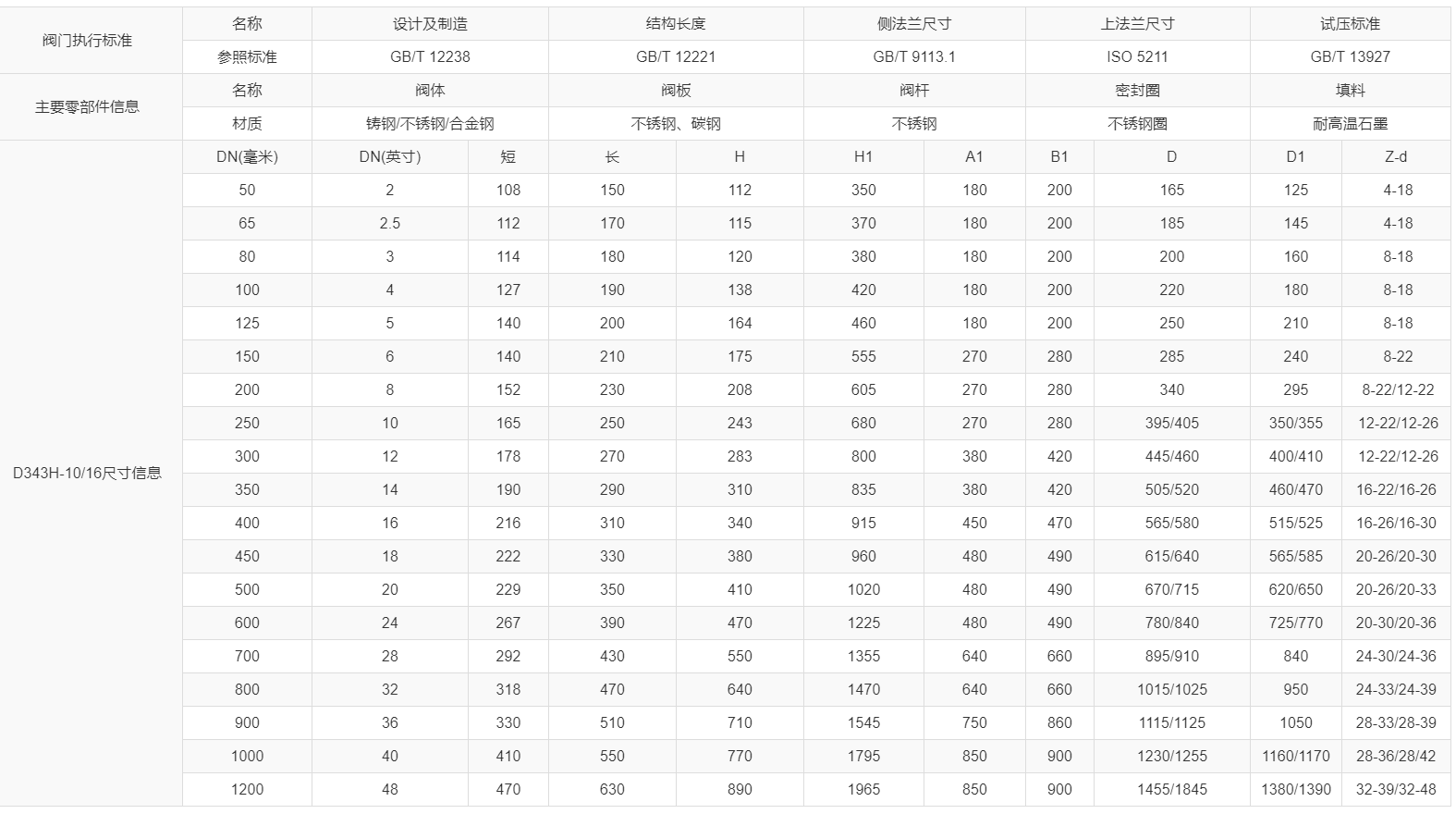

法兰硬密封蝶阀尺寸表：

法兰硬密封蝶阀特点：

1.三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。

2.密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能。

3.驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

4.蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损。

5.具有双向密封功能，安装时不受介质流向的限制。

法兰硬密封蝶阀基本信息：

产品型号:D373H-16C

产品名称：三偏心硬密封蝶阀

口径范围：40MM-2000MM

阀体材质：铸钢WCB

公称压力:PN16/64

适用温度：-29℃~425℃

适用介质：水、若酸碱、空气、蒸汽、油品等。

应用领域：食品、医药、化工、环保、水处理、给排水等。

法兰硬密封蝶阀执行标准：

设计及制造：GB/T 12238

试压：GB/T13927

上法兰尺寸：ISO 5211

侧法兰尺寸：GB/T 9113

结构长度：GB/T 12221

法兰硬密封蝶阀主要零部件信息：

阀体：铸钢WCB

可选：WCB/CF3/CF3M/CF8/CF8M

阀座密封：430+石墨

可选：Cr系不锈钢13CrSS/304/316

蝶板：铸钢WCB

可选：WCB/CF3/CF3M/CF8/CF8M

阀轴：2Cr13

可选：2Cr13/304/316

驱动：涡轮

可选：涡轮、电动、气动
