硬密封蝶阀|三偏心|双向密封|铸钢WCB

硬密封蝶阀|三偏心|双向密封|铸钢WCB

硬密封蝶阀结构采用三维偏心原理设计，弹性密封和硬软多层次密封兼容的加工工艺，从而确保整体的抗腐蚀，耐高温的可靠性。在运行工作时，减少其扭矩力，达到省力，节能的功能。

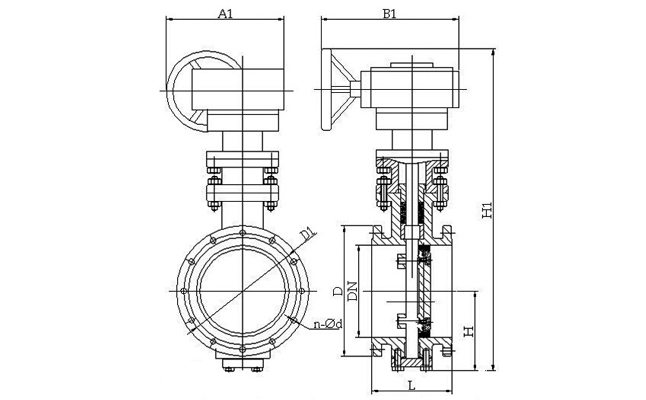

硬密封蝶阀结构图：

硬密封蝶阀尺寸表：

硬密封蝶阀基本信息：

产品型号:D373H-16C

产品名称：三偏心硬密封蝶阀

口径范围：40MM-2000MM

阀体材质：铸钢WCB

公称压力:PN16/64

适用温度：-29℃~425℃

适用介质：水、若酸碱、空气、蒸汽、油品等。

应用领域：食品、医药、化工、环保、水处理、给排水等。

硬密封蝶阀产品特点：

1、阀体为精密铸造阀体、材质WCB达标、外观精细、无沙眼。

2、阀体均为实心重体。

3、蝶板为数控精密车床加工，精度高。

4、密封圈为软硬多层叠式金属圈、具有金属和弹性密封的双重优点，确保在高温、低温环境下均有优良的密封性能。

5、阀杆采用不锈钢材质、经过调质处理使阀杆的强度提高一倍。

6、每台产品的涡轮调节螺丝均配有保护螺帽、保护调节螺丝不受损坏。

硬密封蝶阀执行标准：

设计及制造：GB/T 12238

试压：GB/T13927

上法兰尺寸：ISO 5211

侧法兰尺寸：GB/T 9113

结构长度：GB/T 12221

硬密封蝶阀主要零部件信息：

阀体：铸钢WCB

可选：WCB/CF3/CF3M/CF8/CF8M

阀座密封：430+石墨

可选：Cr系不锈钢13CrSS/304/316

蝶板：铸钢WCB

可选：WCB/CF3/CF3M/CF8/CF8M

阀轴：2Cr13

可选：2Cr13/304/316

驱动：涡轮

可选：涡轮、电动、气动
