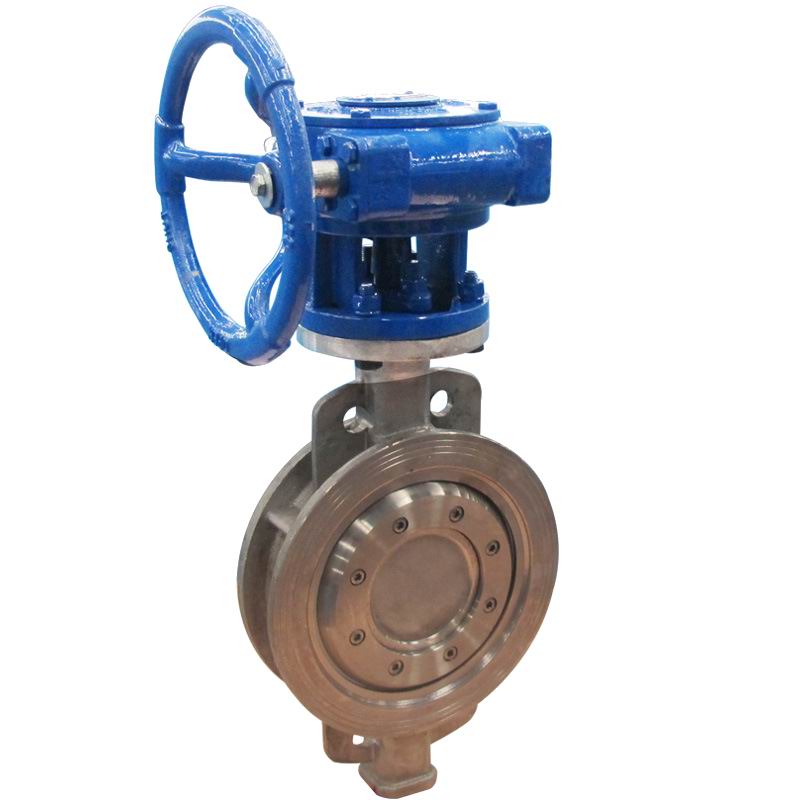

硬密封对夹蝶阀|三偏心|铸钢|涡轮|手动不锈钢

硬密封对夹蝶阀|三偏心|铸钢|涡轮|手动不锈钢

硬密封对夹蝶阀采用对夹连接、具有安装方便、只需将蝶阀放置在管道两边两片法兰中通过螺栓穿过阀体对夹孔和管道法兰孔锁紧即可，对夹式阀体长度短、也很适用于空间小的工况中。结构采用三维偏心原理设计、弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到抗腐蚀、耐高温、耐磨的功能。主要适用与石油、化工、钢厂等领域管路上。达到调节流量和开关作用。可选用手柄、涡轮现场操作、也可选用气动、电动来达到远程PLC控制。

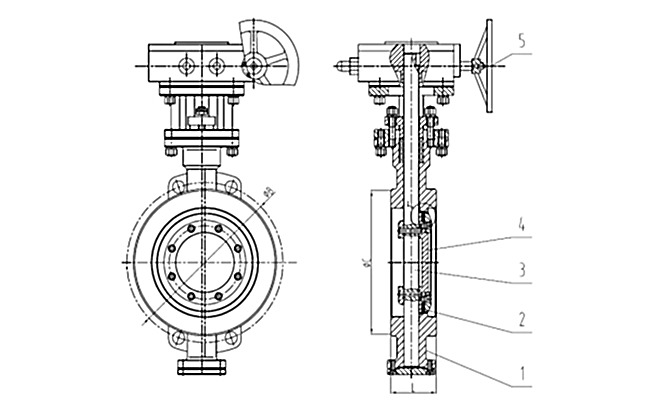

硬密封对夹蝶阀结构图：

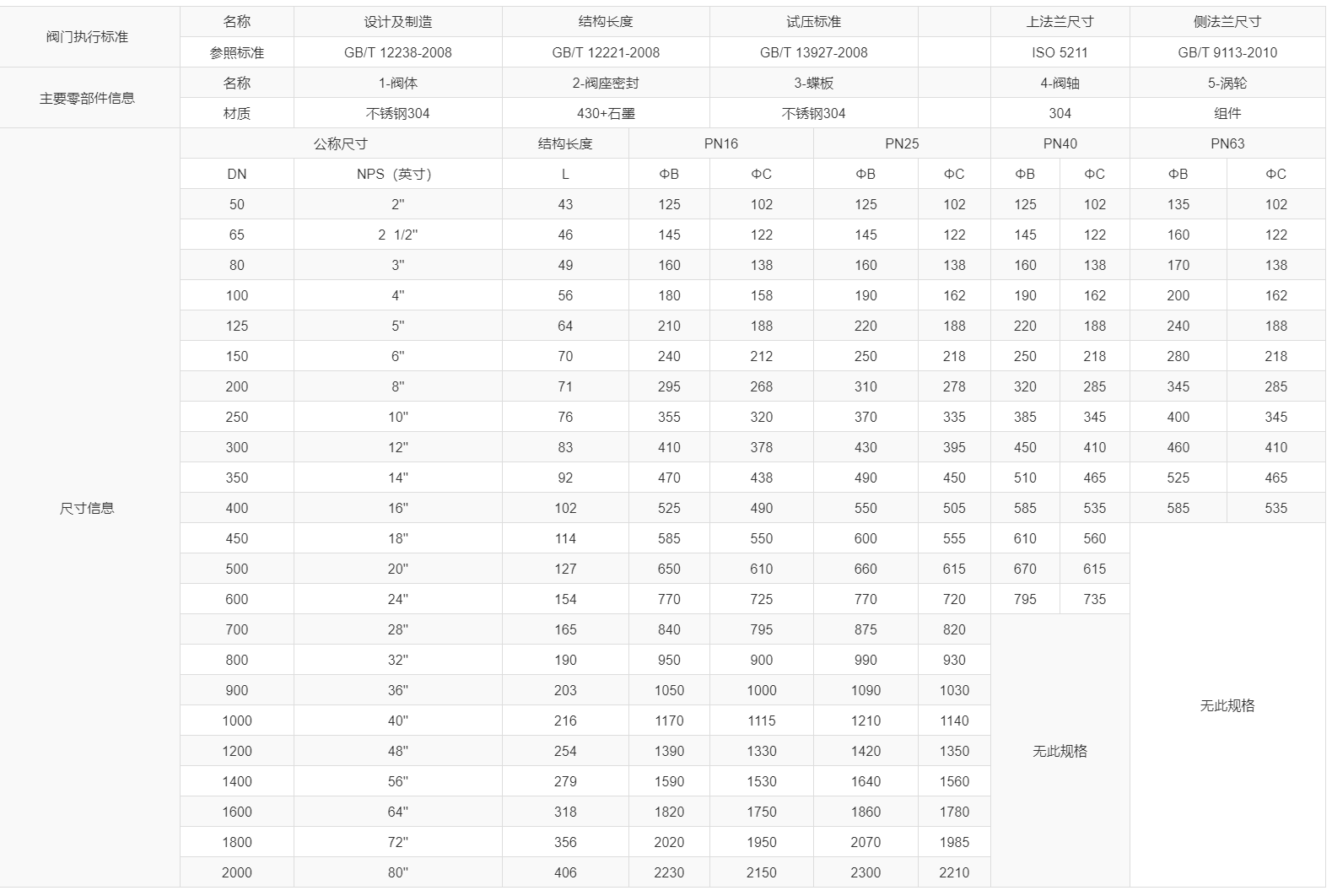

硬密封对夹蝶阀尺寸表：

硬密封对夹蝶阀特点：

1、阀体为精密铸造阀体、材质WCB达标、外观精细、无沙眼。

2、阀体均为实心重体。

3、蝶板为数控精密车床加工，精度高。

4、密封圈为软硬多层叠式金属圈、具有金属和弹性密封的双重优点，确保在高温、低温环境下均有优良的密封性能。

5、阀杆采用不锈钢材质、经过调质处理使阀杆的强度提高一倍。

6、每台产品的涡轮调节螺丝均配有保护螺帽、保护调节螺丝不受损坏。

硬密封对夹蝶阀基本信息：

产品型号:D373H-16C/P

产品名称：三偏心硬密封蝶阀

口径范围：40MM-2000MM

阀体材质：铸钢WCB、

公称压力:PN16/64

适用温度：-29℃~425℃

适用介质：水、若酸碱、空气、蒸汽、油品等。

应用领域：食品、医药、化工、环保、水处理、给排水等。

硬密封对夹蝶阀执行标准：

设计及制造：GB/T 12238

试压：GB/T13927

上法兰尺寸：ISO 5211

侧法兰尺寸：GB/T 9113

结构长度：GB/T 12221

硬密封对夹蝶阀主要零部件信息：

阀体：铸钢WCB

可选：WCB/CF3/CF3M/CF8/CF8M

阀座密封：430+石墨

可选：Cr系不锈钢13CrSS/304/316

蝶板：铸钢WCB

可选：WCB/CF3/CF3M/CF8/CF8M

阀轴：2Cr13

可选：2Cr13/304/316

驱动：涡轮

可选：涡轮、电动、气动
