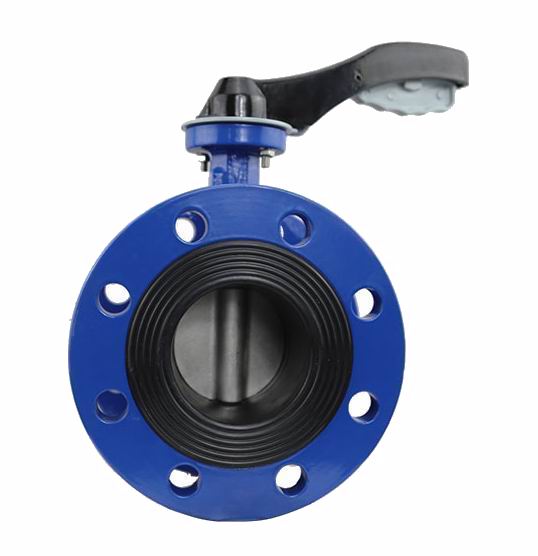

球铁法兰蝶阀|球墨铸铁|QT450-10|排水
球铁法兰蝶阀结构简单、密封性能好,控制方式采用手柄,也可选用电动、气动执行器。来达到远程控制。连接采用法兰连接、法兰标准有国标、美标、日标、英标、俄标等多种国内外标准可根据现场管道法兰标准可选。阀阀体材质为球铁QT450-10,保证了承压强度,不易拉裂、冻裂。阀座采用EPDM材料,启闭力矩稳定,零泄漏。主要适用于水厂、电厂、钢厂冶炼、造纸、化工等系统排水用。尤其适用自来水管路上作为调节流量设备使用。
球铁法兰蝶阀工作原理:
由人工转动手轮,控制阀杆运动,最后蝶板随着阀杆旋转,转动90°,既完成一次启闭。蝶板旋转角度在0-90°之间时(不包含0和90°)可以对管道介质的流量做调节控制。

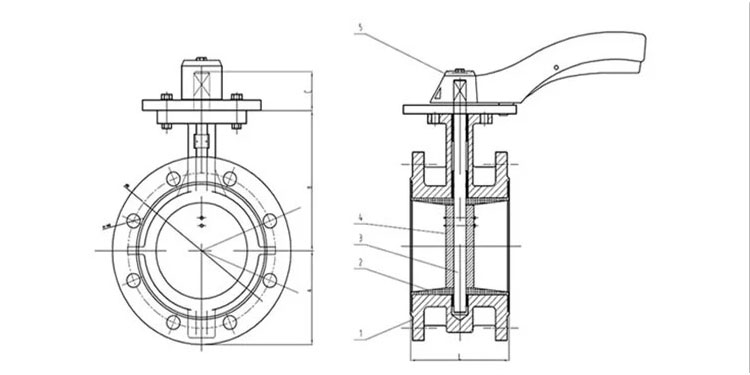

球铁法兰蝶阀结构图:

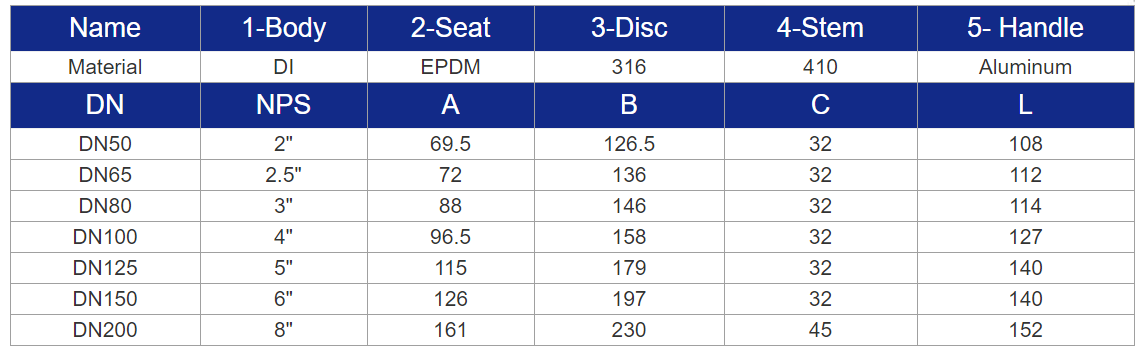

球铁法兰蝶阀尺寸表格:
球铁法兰蝶阀特点:
阀体蝶板采用QT450-10材料,抗拉强度高
阀体为实心体阀体,性能更加稳定
EPDM橡胶阀座,性能可靠无泄漏
阀体外表采用热喷喷涂工艺,环保,耐候性高。
球铁法兰蝶阀基本信息:
产品型号:D341X-10/16Q
产品名称:球铁法兰蝶阀
阀体:球墨铸铁DI
阀座:三元乙丙橡胶EPDM
蝶板:球墨铸铁DI
阀轴:420
驱动:手柄
球铁法兰蝶阀技术参数:
口径范围:50MM-1200MM
公称压力:PN10/16
适用温度:-20℃~+120℃
适用介质:清水及中性液体
球铁法兰蝶阀标准 :
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
球铁法兰蝶阀可选配置:
阀体材质:CI/WCB/CF8/CF8M/铝合金/铜
阀体类型:常规体/软靠背体/LT体
阀座:NBR/EPDM/SIPTFE/VIYON/耐磨/耐热/食品级乙丙
蝶板:有销/无销/米洛奇
阀轴:45/420/304/316
驱动:手柄/涡轮/气动/电动
球铁法兰蝶阀安装注意事项:
不锈钢法兰蝶阀的阀体上自带法兰,用螺栓将阀体两端去兰连接在管道法兰上即可。
不锈钢法兰蝶阀安装没有方向要求.在水平管道上最佳的安装位置是立装,最好不要垂直向下,不方便操作。另外属于人工操作的手动蝶阀,在管道上安装的位置,需要方便人工操作;即使安装比较困难,也要优先为操作人员的长期工作考虑,最佳的安装位置。
