气动对夹蝶阀|气动执行器|防爆|软密封|硬密封
气动对夹蝶阀在对夹蝶阀的基础上加配气动执行器，来达到远程控制介质开关或者调节的功能。不需要到现场操作，节约了 人力资源和时间。阀体采用对夹连接方式，只需将蝶阀夹在管道两端的法兰之间，然后用螺栓穿过蝶阀对夹孔和管道法兰孔再用螺母锁紧固定。对夹蝶阀体积小，可适用于现场管道两端比较窄，管道距离比较短的场合。可以多工业安装，不受介质流向影响。广泛应用到冶金、电力、石油、化工、空气以及给排水等领域中，达到调节流量和截断介质流动的作用。
气动对夹蝶阀根据密封结构分为软密封和硬密封两种密封，软密封有橡胶密封、四氟密封等，具有耐腐蚀，零泄漏等特点，但是不耐高压，而硬密封为合金钢、或者不锈钢等密封、具有耐磨、抗高压等特点。

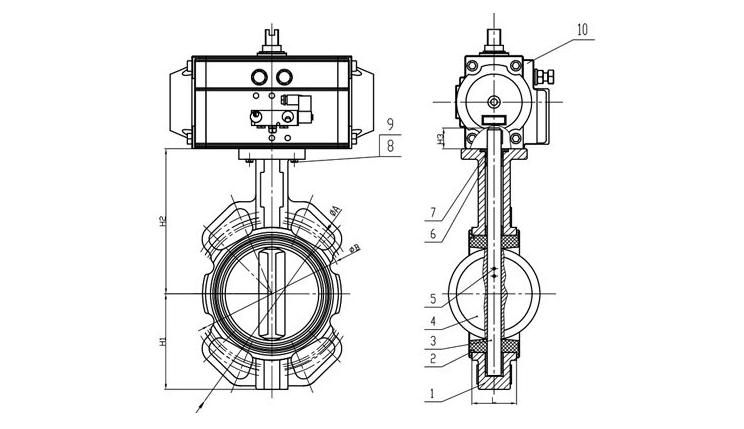

气动对夹蝶阀结构图：

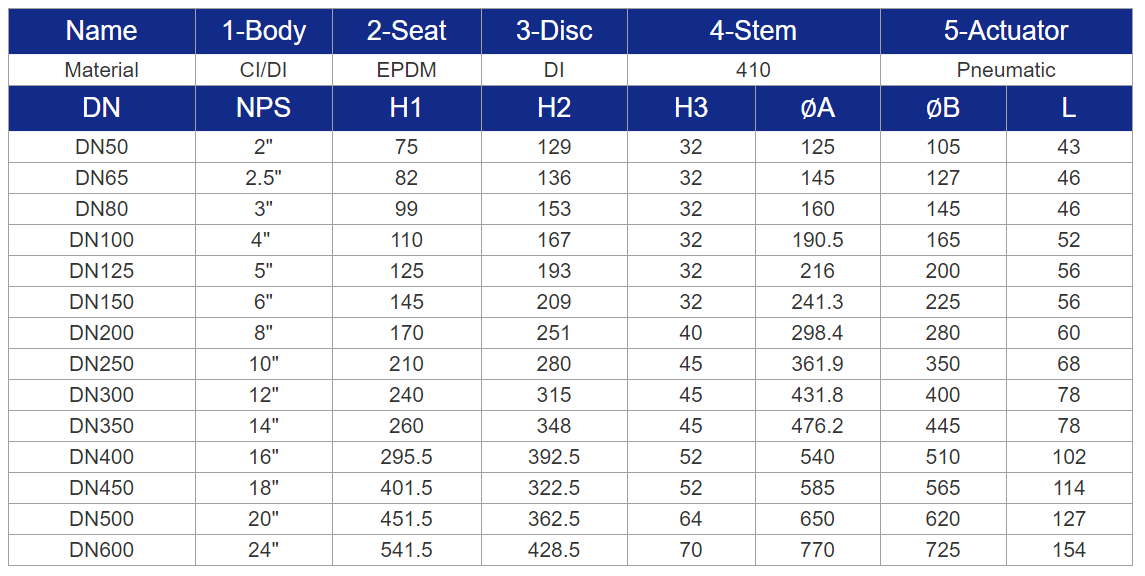

气动对夹蝶阀尺寸表格：
气动对夹蝶阀工作原理：
气动对夹蝶阀是以压缩空气 0.4 一 0.7MPa的气源为动力，驱动阀杆带动带蝶板在阀体内做0- 90 度的旋转，达到对蝶阀全开和全关的操作控制．可根据工况要求，对执行器装配阀门定位器，输入 4-20mA 的相关信号，从而控制蝶阀蝶板的开度大小，实现对管道中介质的压力、流量、温度、液位等参数的百分比精准调节。不仅可用于工业自动控制系统中作就地控制，也可进行远距离集中控制，是工业管道中应用优先选用的系统装置之一。
气动对夹蝶阀技术参数：
产品名称：气动对夹蝶阀
产品型号：D671X-10/16Q
口径范围：50MM-1200MM
公称压力：10/16公斤
驱动方式：气源驱动
连接方式：对夹
阀体材质：球墨铸铁DI
阀座材质：三元乙丙橡胶EPDM
蝶板材质：球墨铸铁DI
适用温度：-20℃~+120℃
作用形式：单作用、双作用、调节型
