不锈钢法兰蝶阀|耐酸碱|Q341X-16P|120℃
不锈钢法兰蝶阀结构简单、密封性能好，控制方式采用涡轮，涡轮相对手柄、启闭会更加灵活，也更省力，更适用于控制介质流量，也方便连接电动、气动执行器。连接采用法兰连接、法兰标准有国标、美标、日标、英标、俄标等多种国内外标准可根据现场管道法兰标准可选。阀体材质为不锈钢材质（有304/316/304L、316L）可选，不锈钢阀体材质可适用于海水等弱酸碱介质中，阀座采用EPDM材料，启闭力矩稳定，零泄漏。主要适用于水厂、电厂、钢厂冶炼、造纸、化工等领域。
不锈钢法兰蝶阀的工作原理是由人工转动手轮，带动涡轮装置工作，涡轮装置又控制阀杆运动，最后蝶板随着阀杆旋转，转动90°，既完成一次启闭。蝶板旋转角度在0-90°之间时（不包含0和90°）可以对管道介质的流量做调节控制。

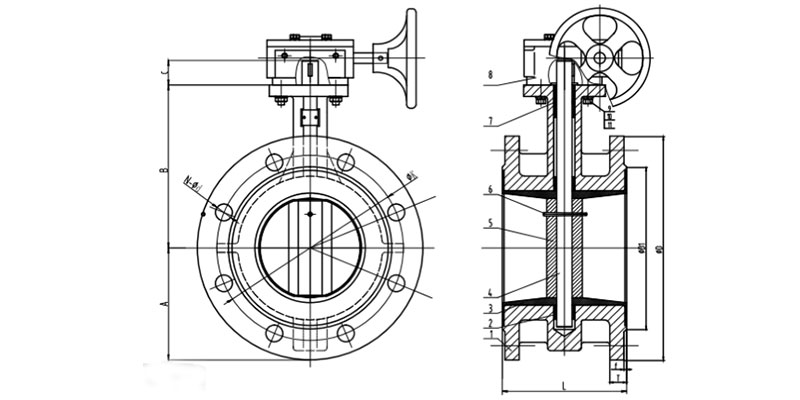

不锈钢法兰蝶阀结构图：
不锈钢法兰蝶阀尺寸图：
不锈钢法兰蝶阀基本信息：
产品型号：D341X-10/16P
产品名称：涡轮法兰蝶阀
阀体：不锈钢304/316/304L、316L
阀座：三元乙丙橡胶EPDM
蝶板：不锈钢304/316/304L、316L
不锈钢法兰蝶阀技术参数：
口径范围：50MM-1200MM
公称压力：PN10/16
适用温度：-20℃~+120℃
适用介质：水、若酸碱、气、油品等。
不锈钢法兰蝶阀标准 ：
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
不锈钢法兰蝶阀可选配置：
阀体材质：CI/WCB/CF8/CF8M/铝合金/铜
阀体类型：常规体/软靠背体/LT体
阀座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐热/食品级乙丙
蝶板：有销/无销/米洛奇
阀轴：45/420/304/316
驱动：手柄/涡轮/气动/电动
不锈钢法兰蝶阀特点：
阀体蝶板采用不锈钢材质，可适用酸碱介质。
阀体为实心体阀体，性能更加稳定
EPDM橡胶阀座，性能可靠无泄漏
阀体外表采用热喷喷涂工艺，环保，耐候性高。
不锈钢法兰蝶阀安装注意事项：
不锈钢法兰蝶阀的阀体上自带法兰，用螺栓将阀体两端去兰连接在管道法兰上即可。
不锈钢法兰蝶阀安装没有方向要求．在水平管道上最佳的安装位置是立装，最好不要垂直向下，不方便操作。另外属于人工操作的手动蝶阀，在管道上安装的位置，需要方便人工操作；即使安装比较困难，也要优先为操作人员的长期工作考虑，最佳的安装位置。
