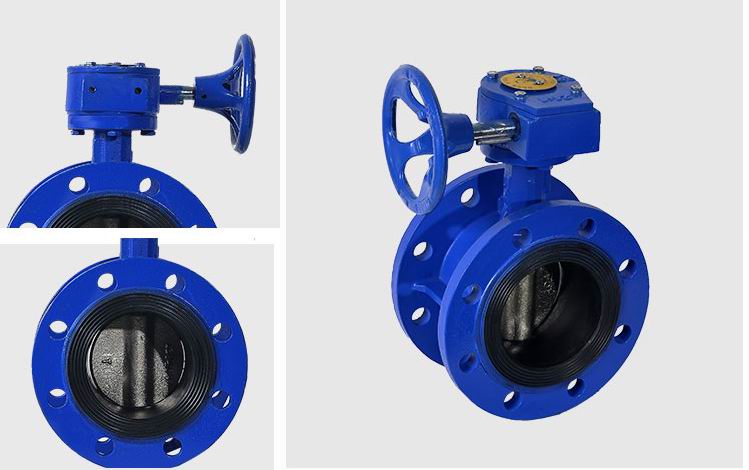

涡轮法兰蝶阀|D341X-10Q|50MM-1200MM
涡轮法兰蝶阀结构简单、密封性能好，控制方式采用涡轮，涡轮相对手柄、启闭会更加灵活，也更省力，更适用于控制介质流量，也方便连接电动、气动执行器。连接采用法兰连接、法兰标准有国标、美标、日标、英标、俄标等多种国内外标准可根据现场管道法兰标准可选。阀体材质为球铁QT450-10，保证了承压强度，不易拉裂、冻裂。阀座采用EPDM材料，启闭力矩稳定，零泄漏。主要适用于水厂、电厂、钢厂冶炼、造纸、化工等系统排水用。尤其适用自来水管路上作为调节流量设备使用。
涡轮法兰蝶阀的工作原理是由人工转动手轮，带动涡轮装置工作，涡轮装置又控制阀杆运动，最后蝶板随着阀杆旋转，转动90°，既完成一次启闭。蝶板旋转角度在0-90°之间时（不包含0和90°）可以对管道介质的流量做调节控制。

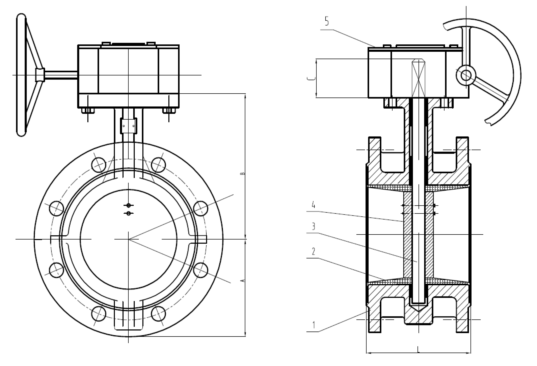

涡轮法兰蝶阀结构：

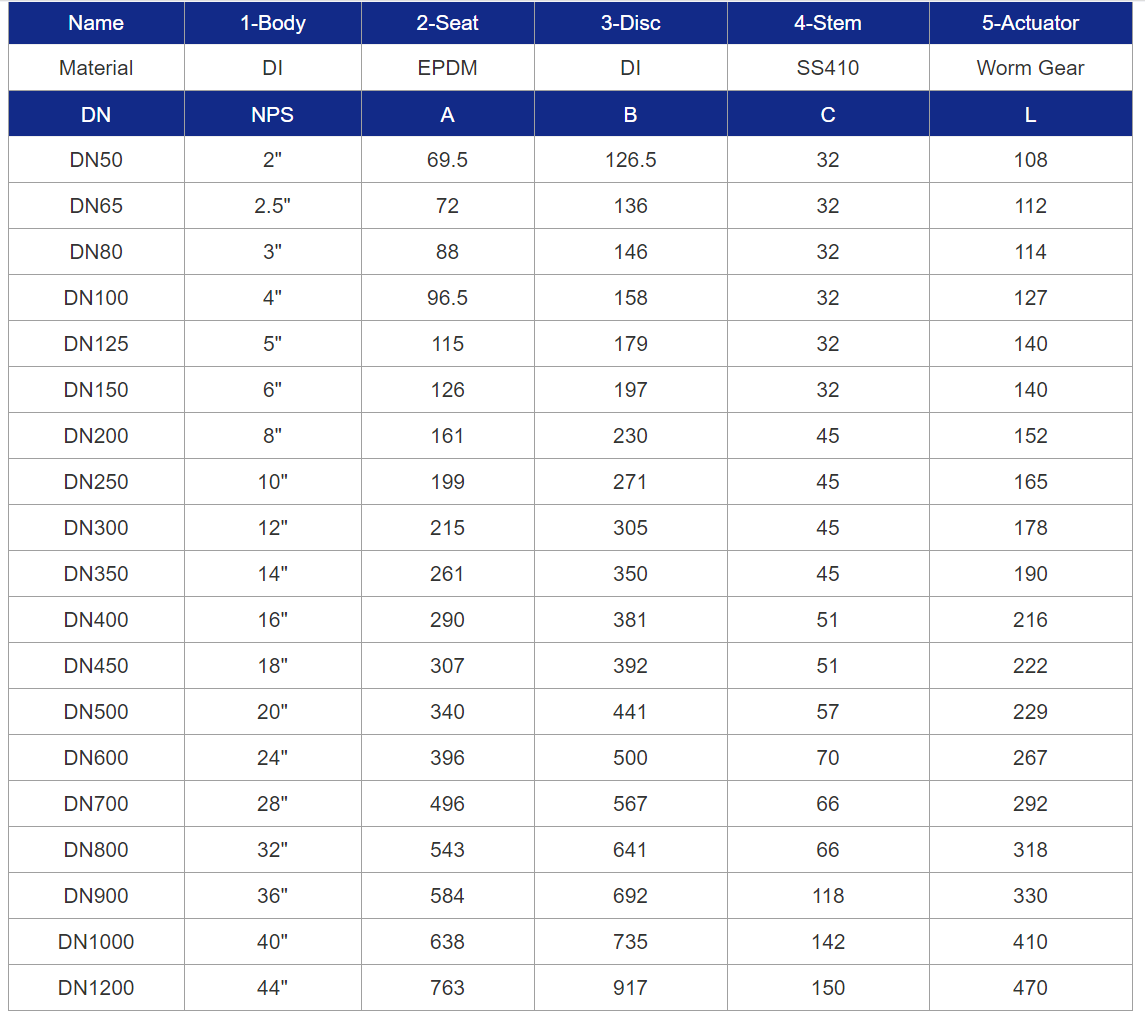

涡轮法兰蝶阀尺寸表：
涡轮法兰蝶阀基本信息：
产品型号：D341X-10/16Q
产品名称：涡轮法兰蝶阀
阀体：球墨铸铁DI
阀座：三元乙丙橡胶EPDM
蝶板：球墨铸铁DI
阀轴：420
驱动：手柄
涡轮法兰蝶阀技术参数：
口径范围：50MM-1200MM
公称压力：PN10/16
适用温度：-20℃~+120℃
适用介质：清水及中性液体
涡轮法兰蝶阀标准 ：
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
涡轮法兰蝶阀可选配置：
阀体材质：CI/WCB/CF8/CF8M/铝合金/铜
阀体类型：常规体/软靠背体/LT体
阀座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐热/食品级乙丙
蝶板：有销/无销/米洛奇
阀轴：45/420/304/316
驱动：手柄/涡轮/气动/电动
涡轮法兰蝶阀特点：
阀体蝶板采用QT450-10材料，抗拉强度高
阀体为实心体阀体，性能更加稳定
EPDM橡胶阀座，性能可靠无泄漏
阀体外表采用热喷喷涂工艺，环保，耐候性高。
