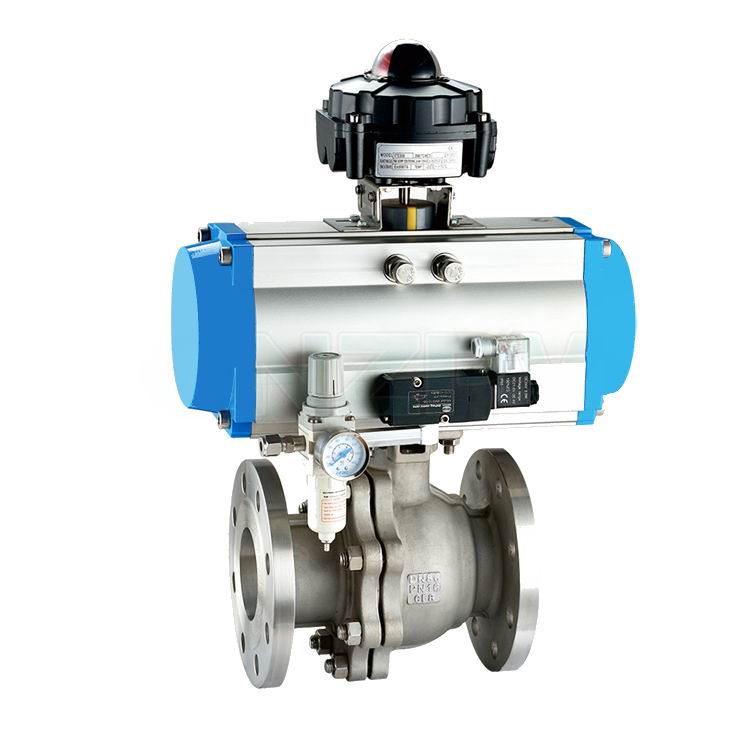

气动法兰球阀|高平台|不锈钢|防爆|调节型|开关型|水|零泄漏

气动法兰球阀由气动执行机构和阀门组成，气动执行器有单作用和双作用两种控制方式，单作用可自动复位，双作用则需要给气源才能复位，球阀有不锈钢、铸钢、常温、常压、高温、高压等多种选择可根据现场工况选择。

广泛应用于石油、 化工、天然气、电力、冶金、食品、制药等要求严密切断的场合，也可适用于水、蒸汽、油品、液化气、天然气、煤气等介质。另外可根据客户的需求选择防火型、特殊硬化处理型，提供更安全、更广泛的应用。

气动法兰球阀工作原理：

工作电源：DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）

通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

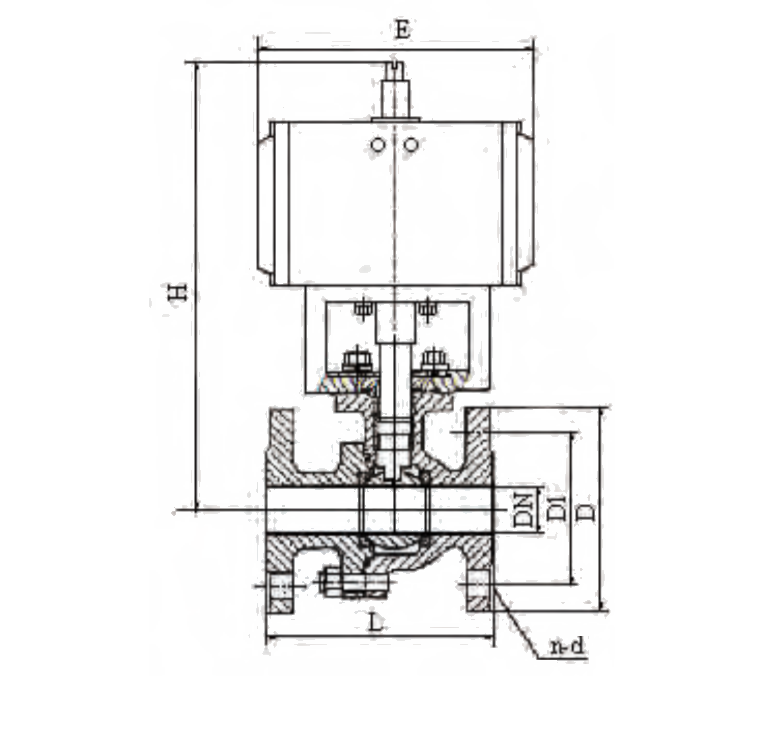

气动法兰球阀结构图：

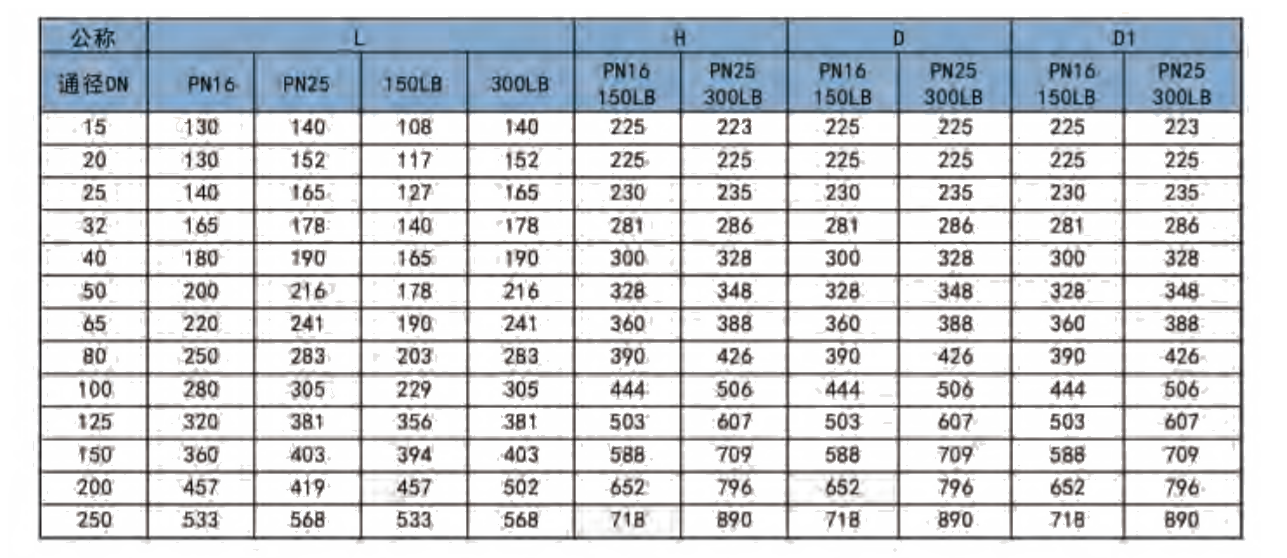

气动法兰球阀安装尺寸：

气动法兰球阀特点:

1、阀体采用精密铸造或锻造，结构紧凑、外观美观。固定式O型球阀阀芯、阀杆做旋转运动，转动阀芯时阀芯阀座始终紧密接触，具有极强的剪切能力；

2、阀座由圆柱弹簧或蝶簧预载，具有自动补偿、自密封和阀门中腔自动泄压功能，适用于高温、高压场合；

3、阀球固定能够保证阀球运行平稳，减小操作扭矩；

4、双关双断设计保证阀球完全开启和完全关闭。多种密封结构可选择，保证使用寿命及可靠性。密封结构可选用阀前阀座密封 (推荐)，阀后阀座密封，阀前阀后同时密封(特定工况使用)。密封有软硬密封可选择，密封表面可硬化处理，适用于多种工况;

5、阀门中腔自动泄压设计，阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能可自动泄压，提高阀门在输送液体介质时的安全性；

6、紧急注脂救护，在些特殊场合，由于介质的异物或火灾造成阀座密封意外失效，注脂阀提供了与注脂枪快速连接，方便快捷地将密封脂注入到阀座密封部位，缓解泄漏；

7、可选用防火结构、防静电结构、防阀杆吹出结构设计。采用ISO 5211执行器安装标准；

8、加长型阀杆设计，可适用于低温场合；

9、除手动操作外，可提供选配的齿轮装置、气动、电动执行机构及其附件。

在选择气动法兰球阀时要注意以下事项:

气动法兰球阀选型三大留意关键气缸结构图第三关键：

气动附件电磁阀的选择：双效气缸一般配两个五通电磁阀或三个五通电磁阀。单作用气缸可配备两个三通电磁阀。电压可选择DC24V、AC220V等。应考虑防爆要求。

行程开关：作用是使执行机构滚动成触点信号，输出给控制仪表，反馈现场球阀的开/关状态。常用的有机械式、磁感应式。同时考虑防爆要求，手轮机构：球阀与气缸之间的装置，气源故障时可改为手动开关，保证系统安全，不耽误生产。

气源处理元件：分为二、三部分，功能是过滤、减压、油雾。主控装置，避免因气缸内的杂质进入气缸而形成卡滞，阀门定位器：用于比例调节式气动球阀的需求装置，多用于气动V型球阀。输入4-20mA，考虑是否有反馈输出信号。是否要求防爆。有传统模型和智能模型。

快速排气阀：加速气动球阀的速度。该装置位于钢瓶和电磁阀之间，使钢瓶内的气体不通过电磁阀，气体放大器迅速排出。定位器出口处的压力信号在通向气缸的气路中被接受，并向致动器提供大流量，用于提高阀门的速度。按1:1（信号输出比）。主要用于将气动信号远距离（0-300米）传输，以减少传输滞后的影响。
