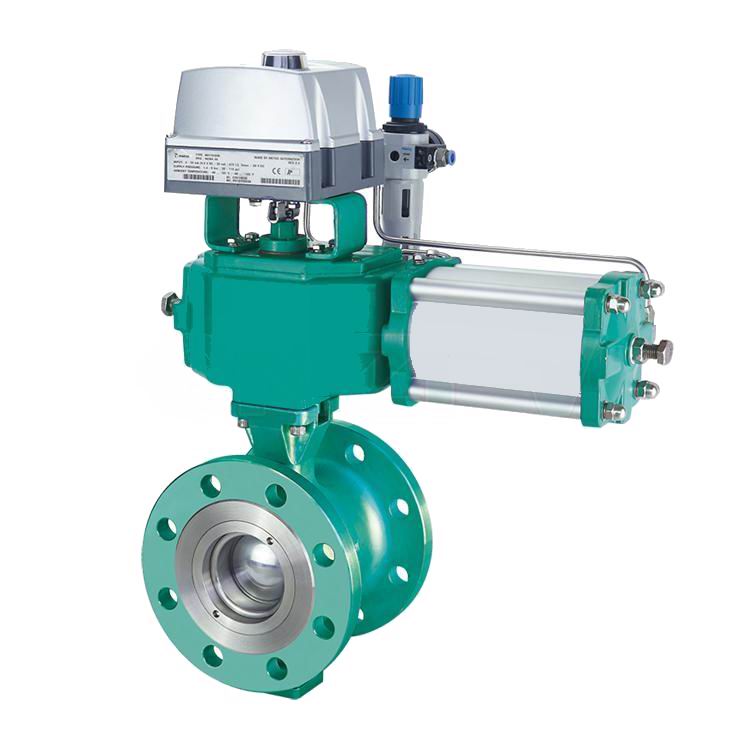

气动V型球阀|V型切断|调节|法兰|涡轮|电动|切断杂质

气动V型球阀的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的v型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，广泛使用于工业过程自控系统中。

气动V型球阀特点：

1、阀体：采用一片式阀体设计，对夹式和法兰式V型球阀体都是整体侧装结构，结构刚性强，不易引起变形和外泄；

2、阀杆：外圆采用精磨技术，与填料之间的配合磨擦系数小，阀杆与阀芯采用花键连接，具有对中性好，承载扭矩大，花键连接有效消除了阀杆与阀芯之间的配合间隙，提髙了阀门调节精度；

3、自润滑轴承：上下阀杆采用自润滑固定，具有回转精度高和转动稳定性好，使阀门运转更加顺畅；

4、密封座盖：侧装式密封座盖设计，使阀门维修更加方便；

5、V型阀芯：设计成带特殊形状的V形切口，使阀门具有近似等百分比的流量特性，带切口的球面与阀座之间有剪切作用，能够切断及刮除含纤维介质、高粘度介质、含固体颗粒的流体，使之畅通无阻经过阀门。V型阀球表面硬化处理，经磨削拋光，平滑耐磨；

6、阀座：采用波形弹簧预紧，使密封座始终与阀芯紧密接触，密封性能好，可对在长期使用中密封副磨损起到自动补偿作用。

7、软密封阀座和金属阀座可互换以满足不同工况；

8、更换阀座步骤简单方便；

9、小流量控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值控制。

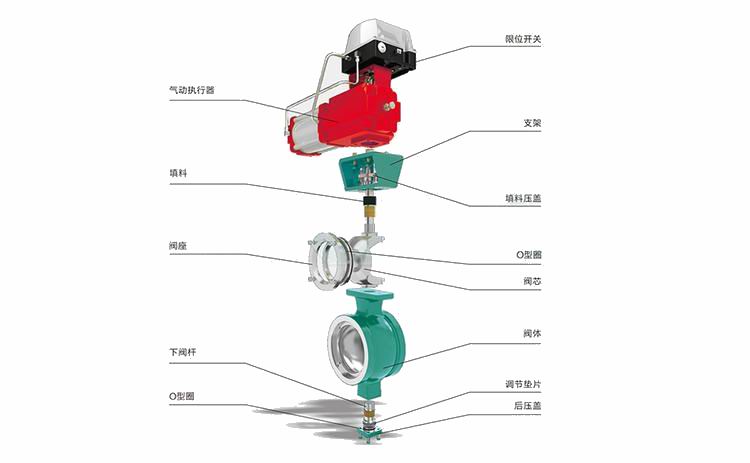

气动V型球阀结构图：

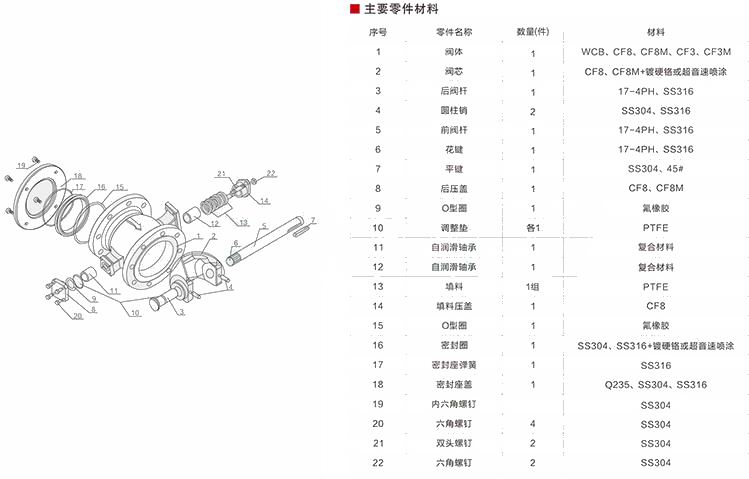

气动V型球阀零件材料表：

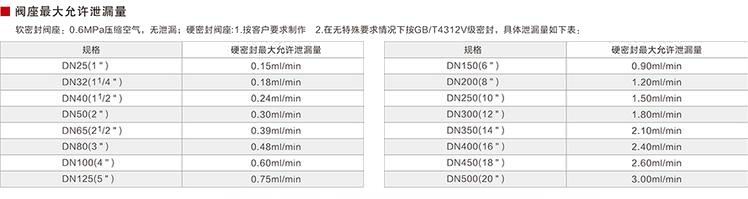

气动V型球阀最大允许泄漏量：

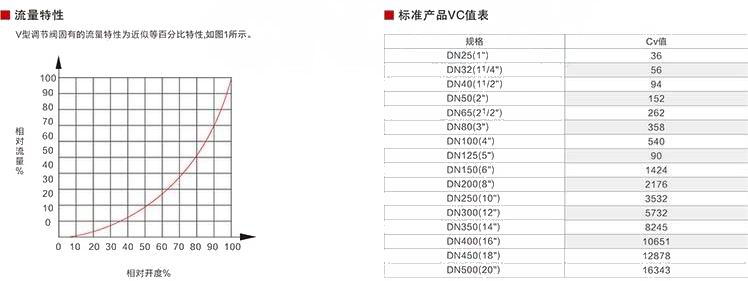

气动V型球阀流量特性、CV值：

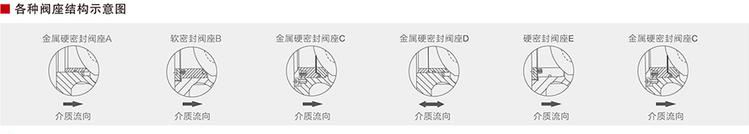

气动V型球阀阀座结构示意图：

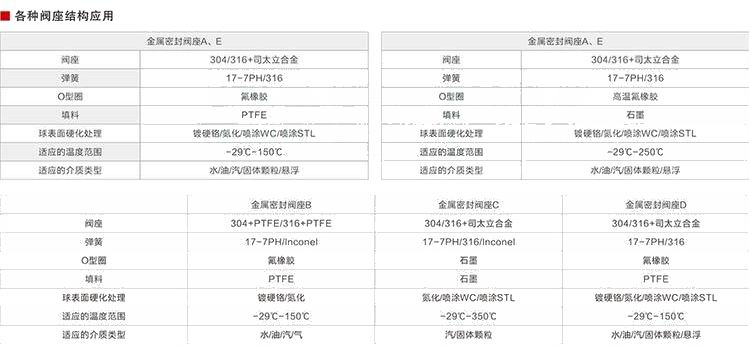

气动V型球阀阀座结构应用：

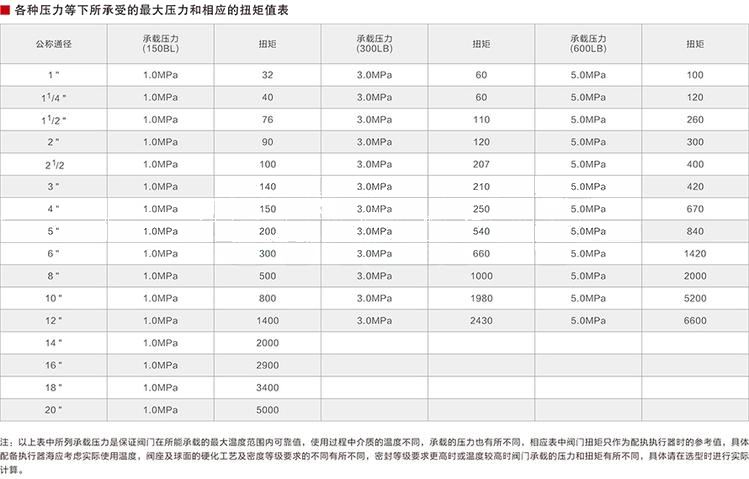

气动V型球阀最大压力和扭矩值：

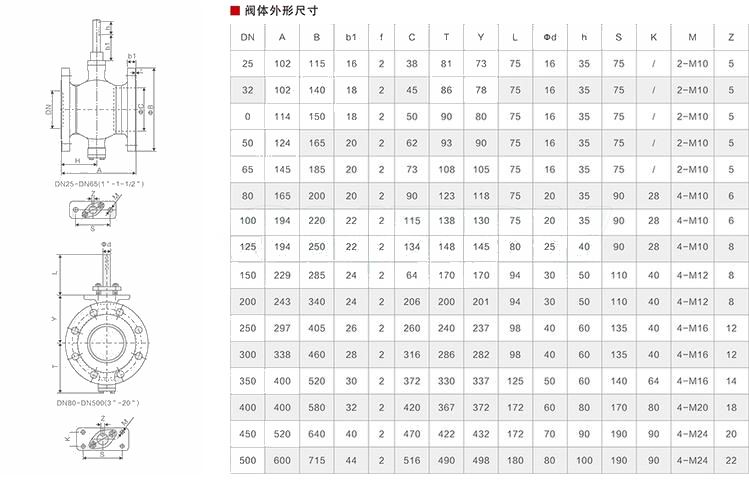

气动V型球阀外形尺寸：

气动V型球阀连接尺寸：

气动V型球阀设计标准：

1、法兰标准：GB/T9113-2010、JB/T79-1994、HG/T20592-2009   ASMEB16.5  EN1092-1: 2001

2、压力一温度额定值：GB/T12224-2007  ASME B16.34-2003  IS07005-1

3、结构长度标准： 对夹式：企业标准     法兰式：ISA 75.04-1995，IEC/DIN 534-3-2

4、适应温度范围： 常温型一-40℃一120℃   中温型一120℃-450℃    高温型 一大于450℃

5、密封与强度试验标准

强度及密封试验标准：GB/T 4213-2007

硬密封等级：用户无特殊要求时按下表标准，用户要求时可以按GB/T4213-2007V级标准执行。 强度试验压力是按公称压力的1.5倍，填料及法兰处密封试验是按公称压力的1.1倍压力进行，阀座密封是按最大使用压差 来进行试验，当最大使用压差不明确时按1.0MPa（水压）试验，当最大压差小于0.6MPa时按0.6MPa压力进行试验，介质是带有缓蚀阻垢剂的水进行试验。
