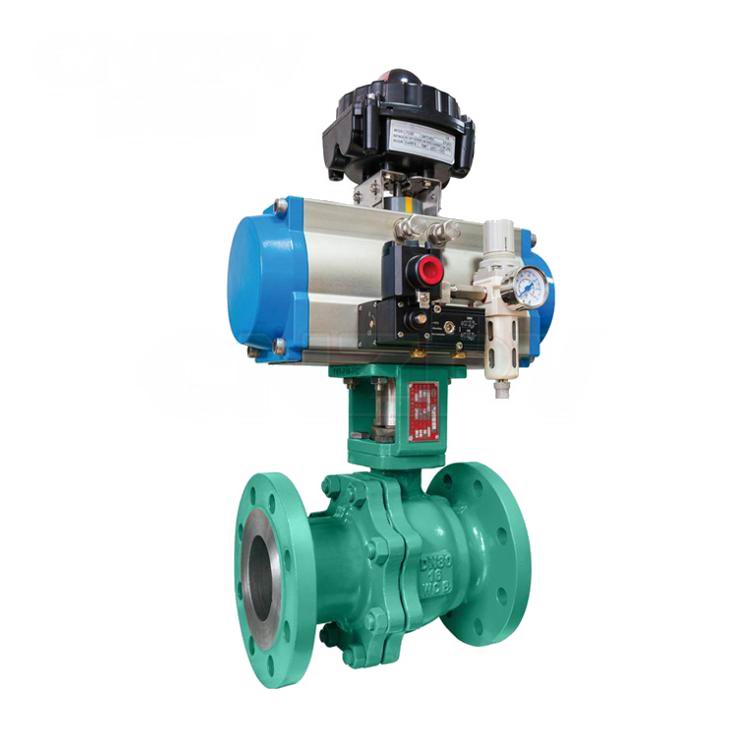

气动球阀介绍：

气动球阀由气动执行器和球阀组成气动执行器有单作用和双作用两种结构，单作用给执行器气源压力球阀打开，关掉气源压力球阀自动关闭，双作用给执行器气源压力球阀打开，如果要关闭球阀需要给另外一个气孔气源压力，气动执行器可选配附件定位器，定位器能起到调节介质流量作用。

球阀有法兰、螺纹、焊接等多种连接方式可选，根据介质的不同也可选用衬氟（耐腐蚀）、硬密封（耐高压、高温）软密封（常温常压使用）。结构形式也有两通、三通、四通结构可选。

根据现场的工况不同可选用不同控制方式的气动执行器，和不同的球阀来完全满足现场工况需求。

气动执行器根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压器、气源处理三联件。

气动执行器优点：

1、齿轮式双活塞，输出力矩大，体积小可在,顶部、底部安装手动操作机构。

2、气缸选用铝金材料，重量轻、外形美观,齿条式连接可调节开启角度、额定流量

3、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

4、IS05211标准连接为产品的安装更换提供了方便。

5、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

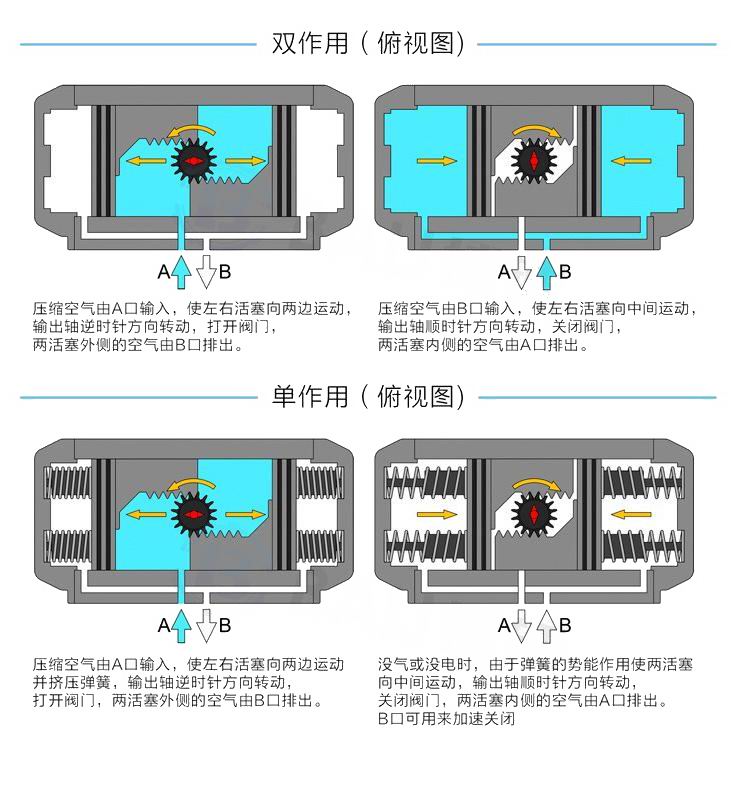

气动执行器工作原理：

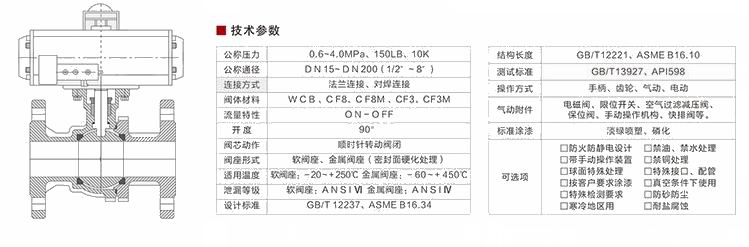

气动球阀技术参数：

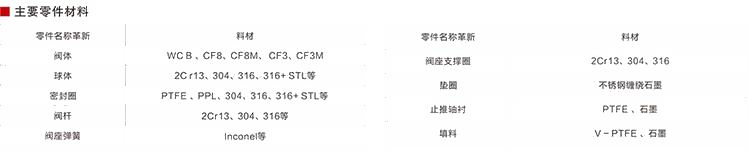

气动球阀材料表：

气动球阀特点：

1、阀体采用精密铸造或锻造，结构紧凑、外观美观。固定式O型球阀阀芯、阀杆做旋转运动，转动阀芯时阀芯阀座始终紧密接触，具有极强的剪切能力；

2、阀座由圆柱弹簧或蝶簧预载，具有自动补偿、自密封和阀门中腔自动泄压功能，适用于高温、高压场合；

3、阀球固定能够保证阀球运行平稳，减小操作扭矩；

4、双关双断设计保证阀球完全开启和完全关闭。多种密封结构可选择，保证使用寿命及可靠性。密封结构可选用阀前阀座密封 (推荐)，阀后阀座密封，阀前阀后同时密封(特定工况使用)。密封有软硬密封可选择，密封表面可硬化处理，适用于多种工况;

5、阀门中腔自动泄压设计，阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能可自动泄压，提高阀门在输送液体介质时的安全性；

6、紧急注脂救护，在些特殊场合，由于介质的异物或火灾造成阀座密封意外失效，注脂阀提供了与注脂枪快速连接，方便快捷地将密封脂注入到阀座密封部位，缓解泄漏；

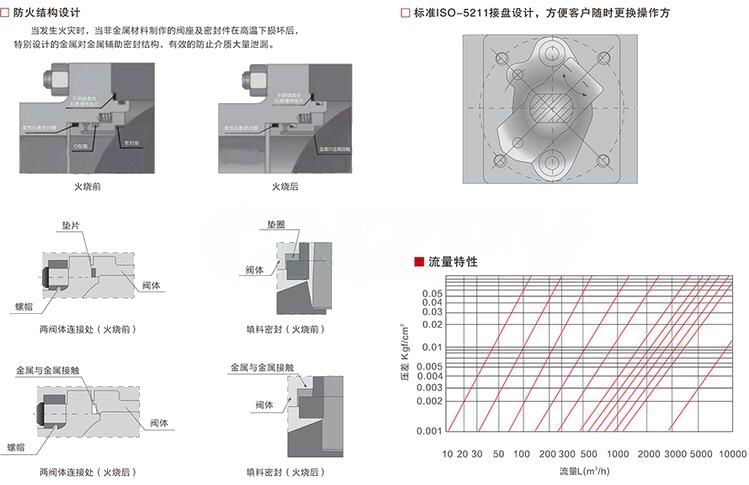

7、可选用防火结构、防静电结构、防阀杆吹出结构设计。采用ISO 5211执行器安装标准；

8、加长型阀杆设计，可适用于低温场合；

9、除手动操作外，可提供选配的齿轮装置、气动、电动执行机构及其附件。

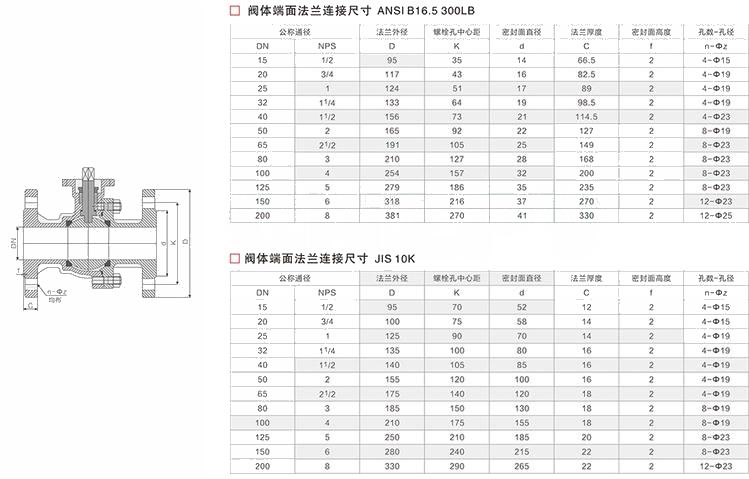

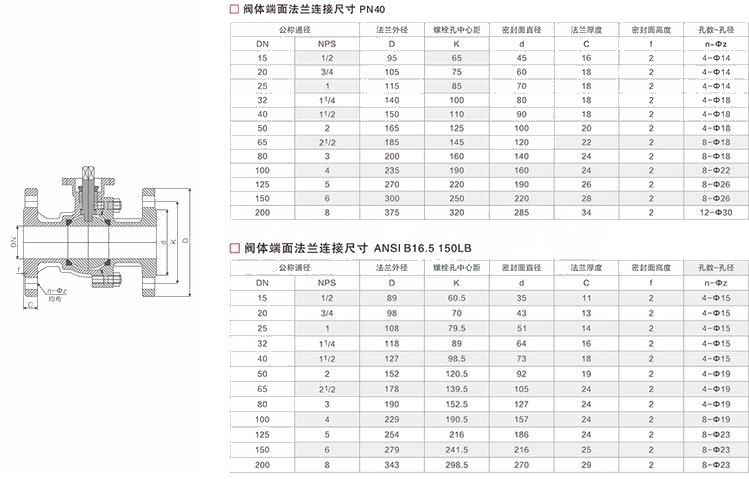

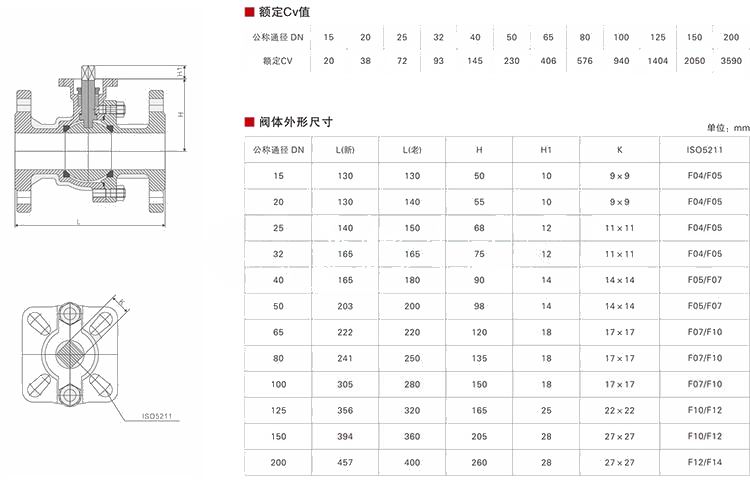

气动球阀连接尺寸：
