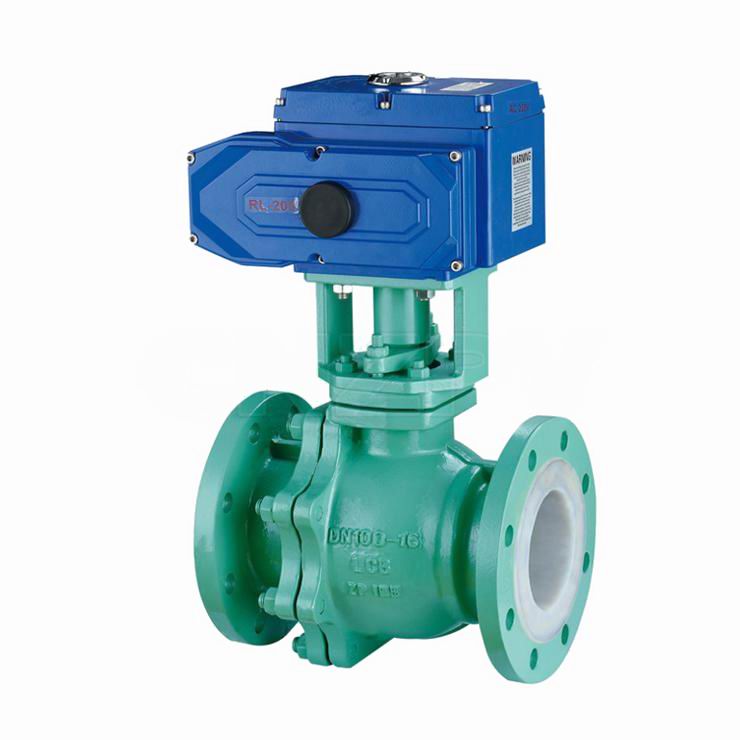

电动衬氟球阀|V型|法兰|调节|开关|AC220V|DC24V
电动衬氟球阀内部密封采用四氟，主要应用于腐蚀性高的介质，控制方式采用电动，通过电源来远程控制球阀接通或者截断介质，也可通过4-20MA的电流来远程调节介质的流量和压力。
电动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
电动衬氟球阀由电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙烯(简称F46)，故具有可靠的耐腐蚀性和密封性。执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。
电动衬氟球阀技术参数：
阀体形式：两段式铸造阀体(内衬四氟)
公称通径：DN15～DN400
公称压力：PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
连接形式：法兰式
压盖型式：螺栓压紧式
适用温度：-40～+180℃
球体形式："O"型全衬氟球体
流量特性：近似快开特性
电动衬氟球阀电动执行器技术参数：
电动执行器型号 | 05 | 10 | 20 | 40 | 60 | 100 | 200 |
输出力矩 | 50N.M | 100 N.M | 200 N.M | 400 N.M | 600 N.M | 1000 N.M | 2000 N.M |
动作范围 | 0～90° | ||||||
额定电流 | 0.15A | 0.3A | 0.45A | 0.7A | 0.7A | 0.85A | 0.85A |
绝缘电阻 | 100M/DC500V | ||||||
电源 | AC110/220/380V DC24V | ||||||
电机功率 | 8W/E | 23 W/E | 45 W/E | 90 W/E | 90 W/E | 120 W/E | 120 W/E |
选配阀门 | 15-25 | 15-65 | 80-100 | 100-125 | 125-150 | 150-200 | 200-250 |
执行器重量 | 2.6Kg | 4.2 Kg | 7.9 Kg | 8.7 Kg | 9 Kg | 14.7 Kg | 15 Kg |
所配阀门压力为1.6MPa | |||||||
电动衬氟球阀特点：
1、耐腐蚀：阀体内腔及理体，能耐酸、碱，耐强腐蚀。
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力
