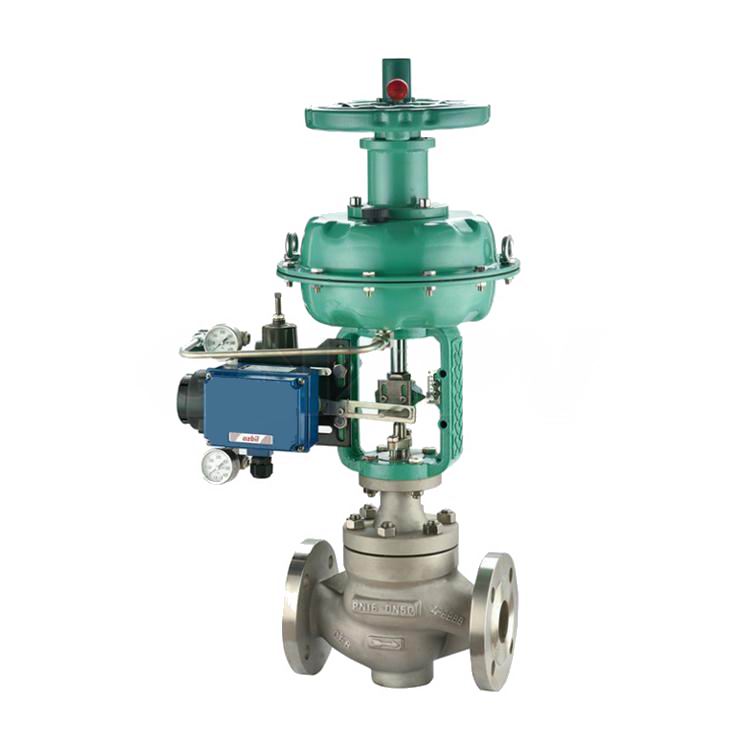

气动单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性、拆装方便等优点。广泛应用于控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64、100、160、320等；阀体口径范围DN20~300。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
气动单座调节阀特点：
顶导向单座调节阀，结构紧凑，部件少、易维修。
金属阀芯适合多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大。
可调范围大，固有可调比为50。
执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
波纹管密封型，对移动的阀杆形成完全的密封，堵绝流体外漏。
保温夹套型带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
气动单座调节阀阀体：
型式 | 直通单座铸造球型阀 | ||
公称通径 | 32、40、50、65、80、100、125、150、200、250mm 300MM | ||
公称压力 | ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa | ||
连接型式 | 法兰连接 | FF、RF、RJ、LG、MFM | |
法兰标准 | JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等 | ||
焊接连接 | 嵌接焊SW(40~50mm) 对接焊BW(65~250mm) | ||
材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | ||
上阀盖 | 常温型(P) | -17～+230℃ | |
伸长I型(EI) | -45~-17℃ +230~+566℃ | ||
伸长II型(EII) | -100～-45℃ | ||
伸长III型(EIII) | -196～-100℃ | ||
注：工作温度不准超过各种材料的允许范围。 | |||
压盖型式 | 螺栓压紧式 | ||
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||
气动单座调节阀阀内组件：
阀芯型式 | 单座柱塞型阀芯 |
流量特性 | 等百分比特性、线性特性 |
材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、钛和耐腐蚀合金等 |
气动单座调节阀执行机构：
型式 | HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
弹簧范围 | 20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型) |
供气压力 | 140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
气源接口 | RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
环境温度 | -30~+70℃ |
质量控制：
对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件在进厂时都需经过严格复查，检验合格后方准入库；
对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；
产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试。

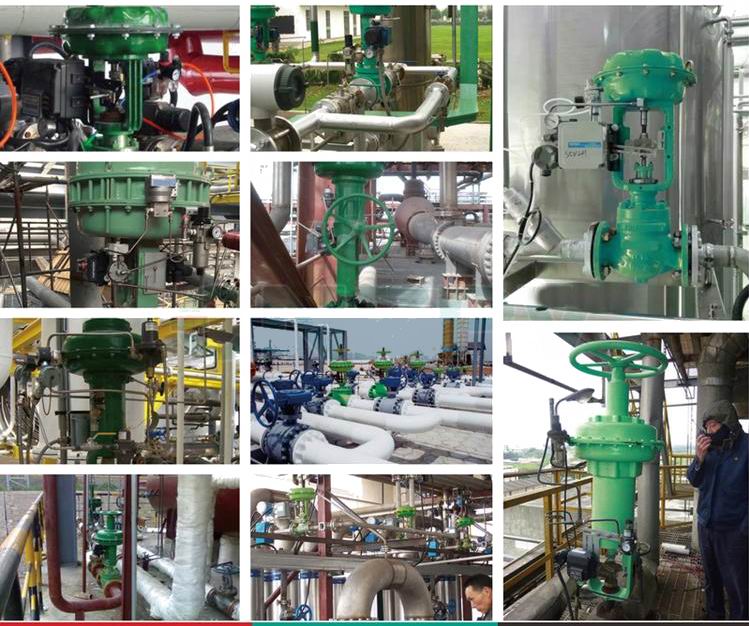

气动单座调节阀应用：
