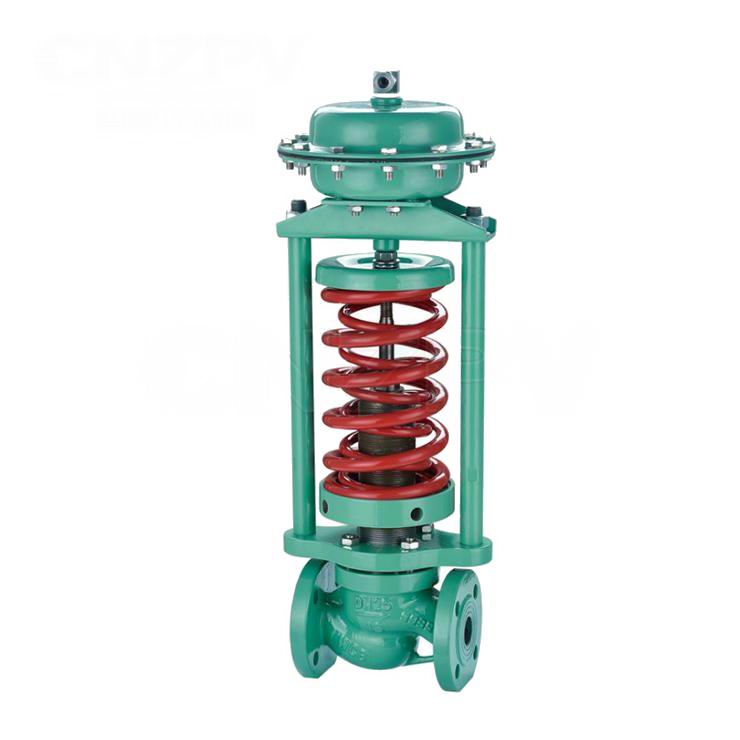

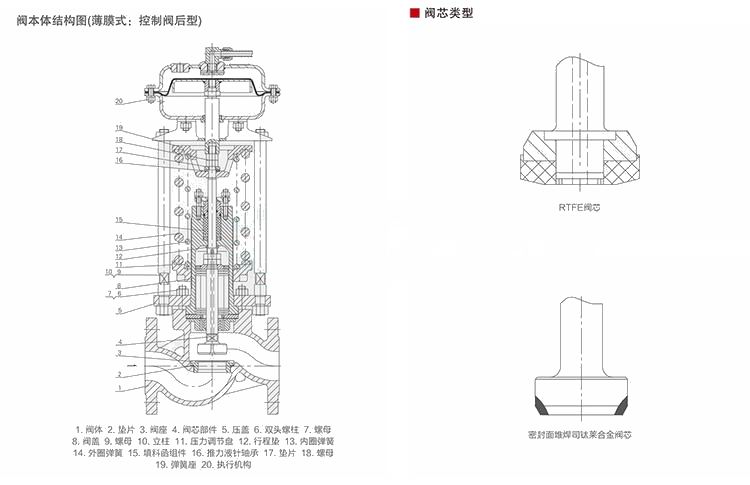

自立式压力调节阀工作原理:

自力式压力调节阀无需外加能源,利用被控介质自身能量作为动力源,引入执行机构控制阀芯位置来改变流通面积,改变两端的压差和流量,从而使阀前或阀后压力稳定在给定值。具有动作灵敏,密封性好,压力波动小等优点,广泛应用于各种工业设备中对气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。


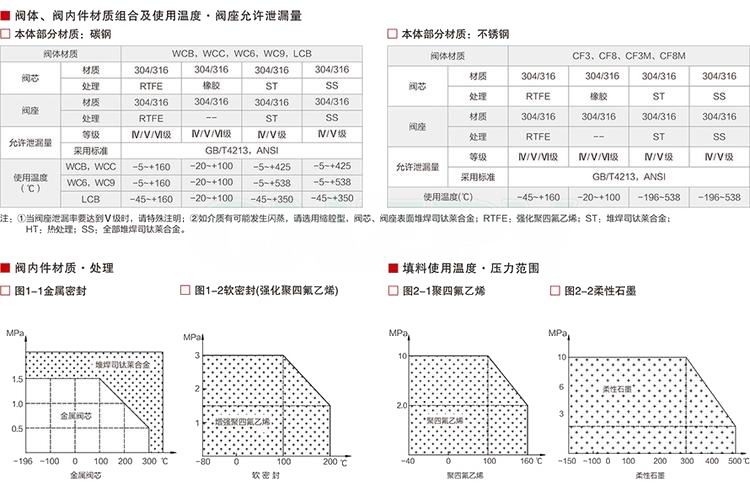

自立式压力调节阀特点:

1、压力设定点可在压力调节范围内现场调节;

2、阀体部分与执行机构进行模块化设计,可根据现场要求变化更改执行机构或弹簧,实现压力调节范围在一定范围内快速更改;

3、自力式压力单座调节阀一般采用波纹管作为压力平衡元件,阀前后压力变化不影响阀芯的受力情况,大大加快阀门的响应速度,从而提高阀门的调节精度。当小口径时无须波纹管作为压力平衡元件;

4、自力式压力套筒调节阀采用了自平衡型双密封面套筒作为节流件,介质需清洁无颗粒状杂质,适用于压降较大,阀门口径不大(DN20~200)—般无需关闭的场合。只适用于控制阀后压力工况;

5、自力式压力双座调节阀采用了自平衡型双密封双阀芯作为节流件,适用于阀门口径较大的场合;

6、阻流器结构,用于降低流体流速和降低噪声的作用;

7、活塞式平衡用于压差较大,被控介质对橡胶无腐蚀性,温度不高的场合;

8、膜片式执行机构采用橡胶膜片作为检测元件,阻力小,反应迅速,调节精度高。适用于压力设定值≤0.6MPa;

9、活塞式执行机构采用气缸活塞作为检测元件,橡胶作为密封件,适用于控制压力较高的场合,适用于压力设定值≥0.6MPa;

10、波纹管执行机构采用波纹管作为检测元件,适用于高温(工作介质不能用隔离液场合)、低温、被控介质对橡胶件有腐蚀性及禁油等 较恶劣工况的场合;

11、当介质为蒸汽时,若采用薄膜式和活塞式执行机构时,需带冷凝罐,以降低执行机构内工作介质的温度,保护膜片或密封件;

12、导压管上的截止阀作为附件,阀门在工作前关闭此截止阀,以防止杂质进入执行机构,保护执行机构内的膜片和密封件,及超设定 压力而产生阀门打坏现象。







自立式压力调节阀安装:

1、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

2、安装在保温管道上的各类手动阀门,手柄均不得向下。

3、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。

强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。

严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
