气动三片式球阀|全通径|零泄漏|低阻力|三道密封

气动三片式球阀|全通径|零泄漏|低阻力|三道密封

气动三片式球阀阀体铸造先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。选用不同的材质，可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。

超低扭矩美观高强度耐腐蚀长寿命，全通径流量，PTFE球密封，低扭矩,可使用手柄调节阀座松紧，松开由令，中部任是完整阀门，可更换提供附带平台预埋铜质螺母产品方便加装自动执行器。

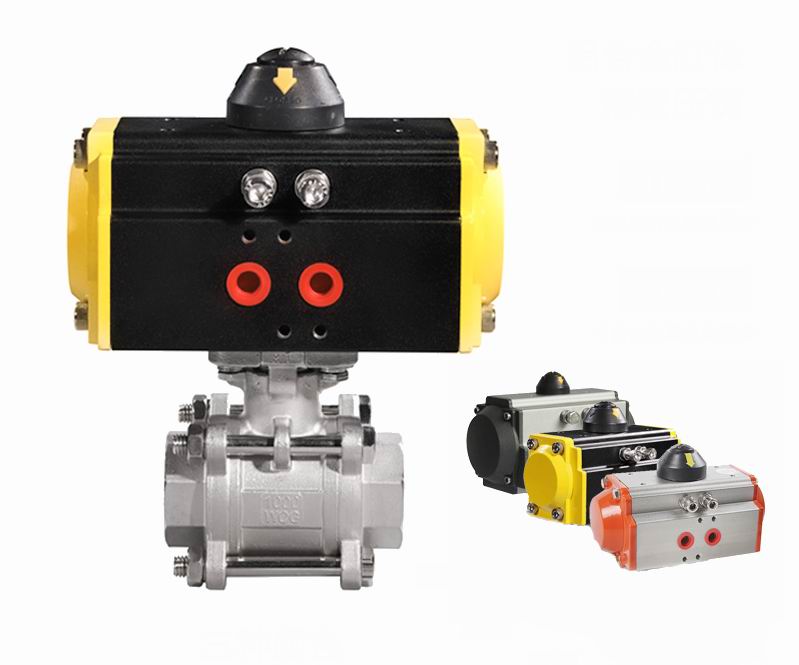

气动三片式球阀是由三片式球阀与气动执行器连接组成，采用三段式结构，由左右两片阀体与中间阀体组成，再用螺栓连接成一体，具有拆装简单维修方便等优点。气动三片式球阀根据作用形式分为双作用和单作用，单作用形式具有弹簧复位功能，可在遇到故障或没有气源时，自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源，带动阀芯做0-90度的来回转动，即可实现对阀门的开关动作，在各个行业得到广泛应用，是常见的控制阀门。


气动三片式球阀优点：

1，采用三段式阀体，螺纹连接，结构紧凑，重量轻，从高真空至高压力都可应用。

2，外形小巧，节约安装空间，特别适用于机械体积小空间狭窄的工况当中。

3，螺纹三片式气动球阀密封可靠，使用寿命长，开关动作迅速，检修起来方便，易拆装。

气动三片式球阀零件材料：

阀体 WCB、CF8、CF8M、CF3M

阀座：PEFE、PPL、304、316

球体：WCB、CF8、CF8M、CF3M

密封圈：聚四氟乙烯、金属硬密封

阀杆：2Cr13304、316、316L

填料压盖：WCB、CF8、CF8M、CF3M

可选附件：限位开关、定位器、电磁阀、减压阀气

气动三片式球阀技术参数：

公称通径 DN15～DN100(mm)

公称压力 PN1.0、1.6、2.5、4.0、6.4MPa

连接方式内螺纹

气源驱动压缩空气4-6bar(可带手轮)

温度范围软密封:-30～180℃；

硬密封:-40～425℃

阀体结构三片式球阀（开度可选）

密封材料聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）

适用介质气体、液体、油类、腐蚀性介质等

控制方式开关模式（开关两位控制），调节型（4-20mA信号）

气动三片式球阀外形尺寸：

三片式球阀与一片式、二片式的区别：

一片式球阀是一体式的，由一个塞头将球体固定，属于整体式的阀体,常用于小尺寸的阀门。二片式球阀为两部分组成，由两片阀体夹住球体固定的，维修相对复杂，中间的螺丝松紧度很关键，关系到是否泄露的可能。三片式球阀由左右两片阀体与中间阀体组成，再由两边带颈法兰夹住，其压力比其他两种球阀承受的压力要高些。一般情况下内丝球阀多用一片式或三片式，而三片式球阀一般多为精铸阀门，二片式多用于法兰阀门。
