气动内螺纹球阀铸造采用先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。选用不同的材质，可分别适用于水、燃气、蒸汽、油品、硝酸、醋酸等多种介质。

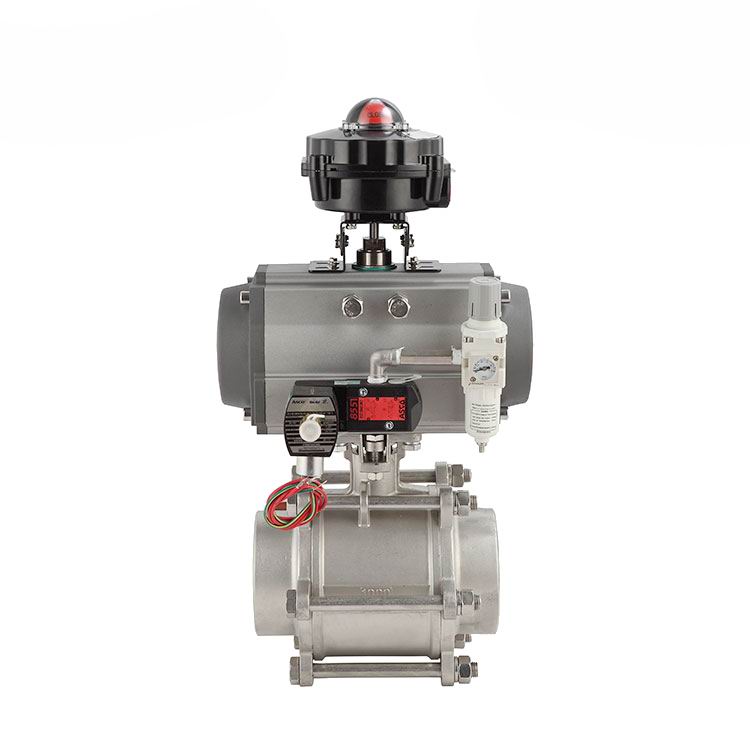

气动三片式球阀由气动执行器和球阀组成，通过给执行器气源压力来达到控制球阀开关或者调节的作用。

气动执行器分为单作用和双作用两种控制方式，双作用：A气孔给气球阀打开，B气孔给气球阀关闭，单作用一个气孔给气源压力球阀打开，关闭气源压力球阀自动关闭。

气动内螺纹球阀阀体：

公称通径：DN08-DN100MM

阀体材质：SS304 SS316 SS316L

连接类型：内螺纹连接

压力等级：PN1.0,2.5,4.0,6.4,31.5MPa

结构类型:浮动球芯


气动内螺纹球阀阀组件:

阀座密封:PTFE:-20℃~180℃/PPL:-20~250℃/不锈钢密封-20~425℃

阀芯材质：SS304 SS316

阀杆材质：SS304

适用介质：水、液体、气体、油、粉、蒸汽、酸碱腐蚀性介质

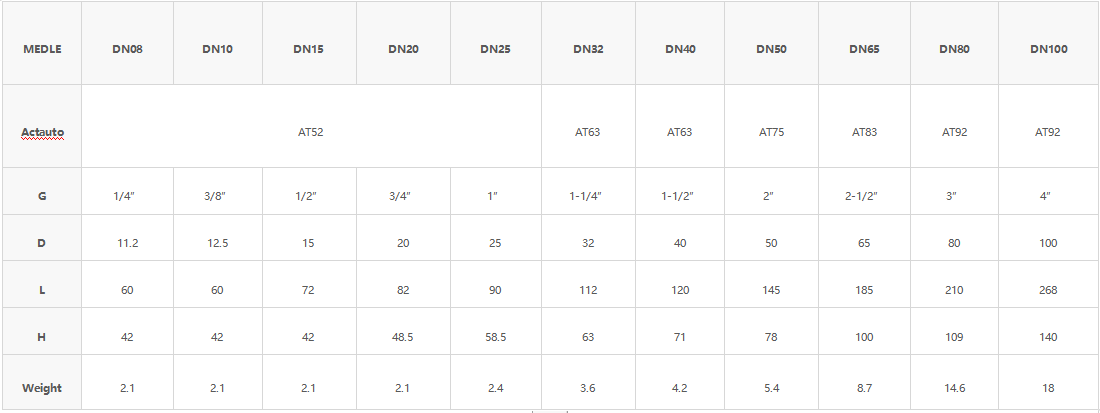

气动内螺纹球阀外形尺寸：

2 (2).png

气动内螺纹球阀技术规范：：

2 (1).png

※注:系列球阀可做国、美、日、德标，结构长度及螺纹类型可根据用户要求设计制造。
