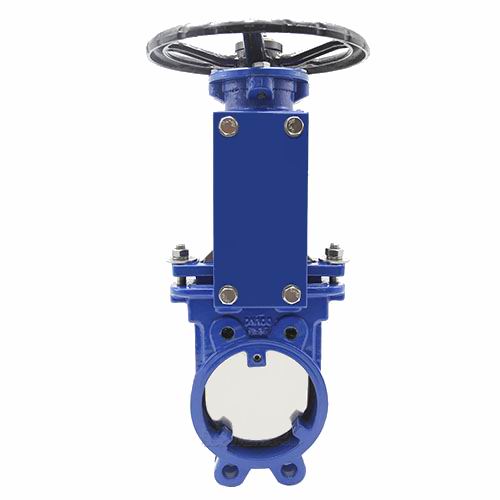

对夹式刀闸阀|石灰|矿渣|悬浮颗粒|漂浮污物

对夹式刀闸阀是我公司制造的刀闸阀产品之一，采用对夹连接方式，安装时把刀闸阀夹在管道左右两片法兰之间，通过长螺栓穿过法兰和刀闸阀对夹孔然后用螺母夹紧，使两侧法兰压紧对夹蝶阀，达到紧固作用。这样的连接方式具有小型轻便，不暂用很大的空间，容易拆装及维修等特点。

对夹式刀闸阀流通道设计，不存渣，不卡阻，特别适用于介质中含有杂物的管路中，因其刀闸板低端加工成刀刃状，对松软物料具有切断功能，如纤维、纸浆、木浆、污泥、糖浆、渣水混合物等，能有效的闸断介质中各类杂物。同时也具有良好的开启和关闭功能，在刀闸板上端装有硬四氟乙烯刮泥器，可以防止粉尘、砂砾等擦伤性物质进入填料，可显著提高刀闸阀使用寿命，应用于排渣、污水处理、煤电厂、食品、造纸、石油等领域中。我司专业生产高品质刀闸阀，以优质的产品和高水平的服务赢得了广大客户的认可。

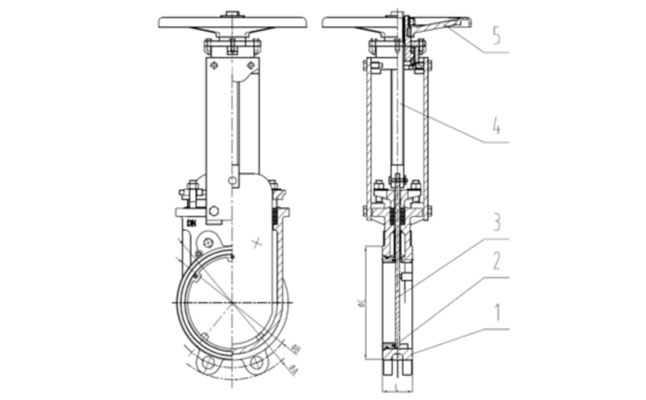

对夹式刀闸阀结构图：

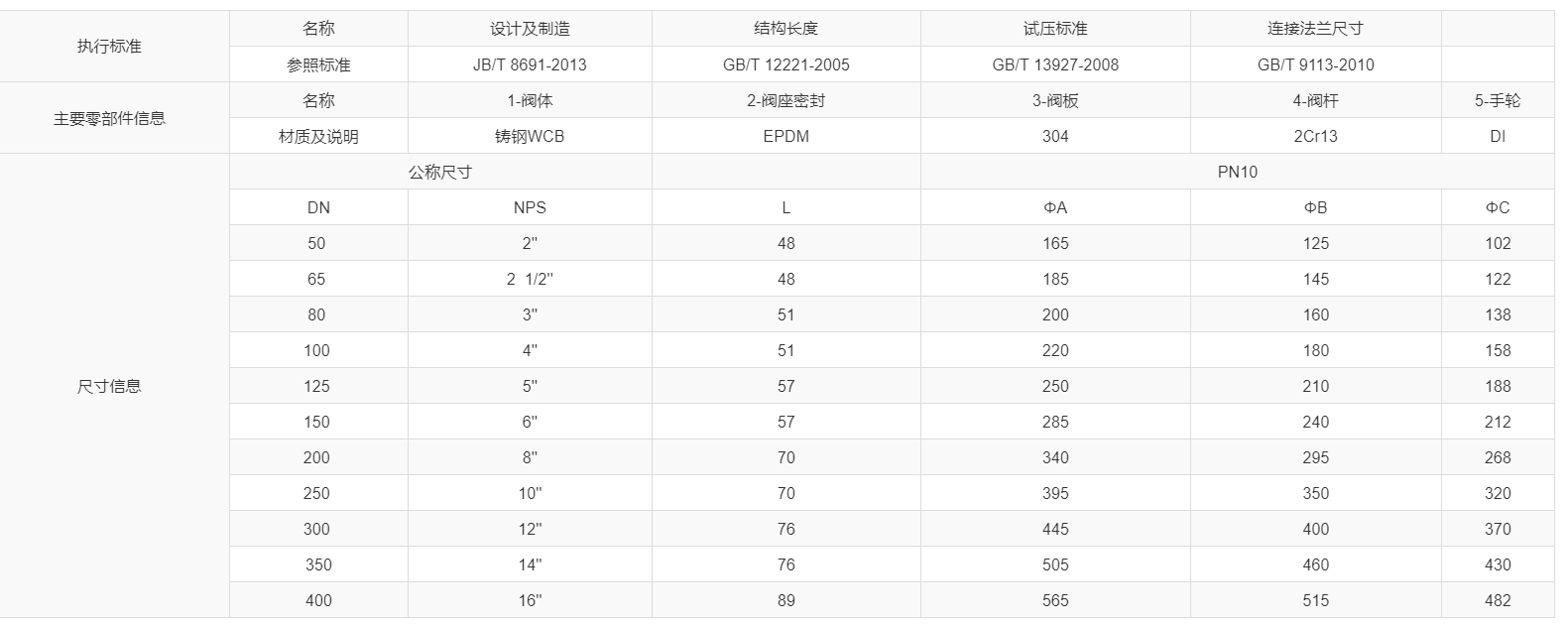

对夹式刀闸阀 尺寸表：

对夹式刀闸阀安装空间的局限性小，工作压力低，不易堆积杂物，适用于液体含悬浮固体颗粒的介质，适用的场合有：各种漂浮污物的废水，泥浆类的治污厂；有石灰矿渣，水垢类的电站，冶炼厂，制糖业；有胶体，膨化剂．黏糊颗粒的化工厂；造酒业，造纸业。

对夹式刀闸阀具有多样性和可更换性提高了使用寿命，也方便现场更换维修。采用明杆手轮操作，阀杆根据闸板开启跟随上升，这样可以根据阀杆上升成都来观察阀门开启程度。

对夹式刀闸阀材质根据现场介质不同有 F55.F53.2205.CF3M.CF8M.CF8.WCB.GGG40等材质可选择，密封材质 : 丁晴橡胶，三元乙丙橡胶，氟橡胶 ,PTFE，金属密封 ，填料材质 : 四氟，芳纶，高水基，橡胶，驱动形式：手动，电动，气动，液动，链轮，电液动，伞齿轮。

对夹式刀闸阀产品特点：

阀杆材质为不锈钢、阀杆螺纹为滚压制造，性能优良。

克服可传统同类产品易生锈，易腐蚀的缺陷，原厂使用寿命。

具有结构简单紧凑，设计合理、密封可靠，操作轻便灵活。

通道流畅、流阻小、易安装、易拆卸。

底部无凹槽不堵渣全通径流通，密封条防脱落设计。启闭灵活。

阀体为精密铸造阀体、二次抛丸处理，外观精细，无沙眼、每批逐渐都有炉号标志可追溯。

刀闸板进行三次磨平、五次抛光、确保刀闸板与阀体紧密结合，保证其密封性。

阀杆加装轴承。并带安全防尘罩，保护轴承、减少摩擦力、阀杆不易变形，增加使用寿命。

阀座密封圈添加钢丝，确保阀座与阀体的连接，不易脱落。

闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物。

阀体采用粉末环氧树脂静电涂装，有效防止阀体与介质接触造成的腐蚀与生锈。

占用空间小，能有效支持管道的强度，可减少管道振动的可能性。

出厂前壳体、密封双层压力检测：出厂前均按照国标做壳体、密封双层压力检测。

对夹式刀闸阀应用领域：

1.采矿、洗洗煤、钢铁工业--刀闸阀用于洗洗煤管道、滤渣浆管道等、排灰管道；

2.净化装置--刀闸阀用于废水、泥浆、污物及带有悬浮物的澄清水；

3.造纸工业--刀闸阀用于任何浓度纸浆、料水混合物；

4.电站除灰--刀闸阀用于灰渣浆液。

5.污泥处理--砂粒清除、原污水、石灰、炭泥。

6、电厂--FGD系统、除灰系统、煤输送。

7.采矿--尾矿、浮选控制、排泥管线、各种其它泥浆。

8，化学过程--腐蚀性和磨损性介质、粉末、颗粒。

对夹式刀闸阀产品参数；

型号：PZ73X-16C/P

口径范围：50MM-1400MM

连接形式：对夹式

公称压力：PN10/16

适用温度：-60℃～+1100℃

主要材质 : F55.F53.2205.CF3M.CF8M.CF8.WCB.GGG40

阀板材质 : F55, F53,2205, SS310, SS316L,SS316, SS304

密封材质 : 丁晴橡胶，三元乙丙橡胶，氟橡胶 ,PTFE，金属密封

填料材质 : 四氟，芳纶，高水基，橡胶

驱动形式：手动，电动，气动，液动，链轮，电液动，伞齿轮

适用介质：泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工等油品, 金属密封适用于电厂的选煤，排渣，矿粉，矿渣，炉渣等固体介质。

应用领域：化学、污水处理、煤电厂、食品、造纸、石油等

对夹式刀闸阀产品标准：

设计标准 : JB/T8691-2013

法兰标准 : GB/T9113.1-2010

结构长度 :GB/T15188.2-94 chart6-7

检测标准 : GB/T13927-2008

对夹式刀闸阀安装注意事项：

1、手轮、及传动机构均不允许作起吊用，并严禁碰撞。

2.安装前须检查内腔和密封面等部位，不允许有污物或砂粒附着；

3.各连接部位螺栓，要求均匀拧紧；

4.检查填料部位，要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

5.在安装前，必须校对技术参数，保证与现场要求一致性；

6.须定期保养，不得随意碰撞及挤压，以免影响密封。

以上就是我们总结的关于刀闸阀应该如何维护的内容，想要了解更多关于我们刀闸阀的知识，可以去我们官网查看，或者联系我们售后人员。

对夹式刀闸阀存放注意事项：

1、应存放在室内干燥处，存放时应用纸箱或者木箱包装。

2、安装前，仔细核对，保证使用情况与其性能规范相符。

3、开箱时，对照装箱清单检查各部件是否完整。

4、检查密封圈是否光滑，清除杂质。

5、条件具备时，进行密封实验。

对夹式刀闸阀订货时请注明以下内容：

1、口径 2、介质压力 3、介质温度 3、介质 4、阀体材料 5、连接方式  6、控制方式

2、如有特殊要求时请在订购产品时注明。

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
