不锈钢闸阀|法兰|国标重型|达标材质

不锈钢闸阀阀体有两个密封面，两个密封面形成楔形，所以也有楔形闸阀、楔式闸阀的叫法，阀体选用不锈钢达标材质，有不锈钢304/304L/316/316L等材质选择，主要用来接通或截断管路中的介质。

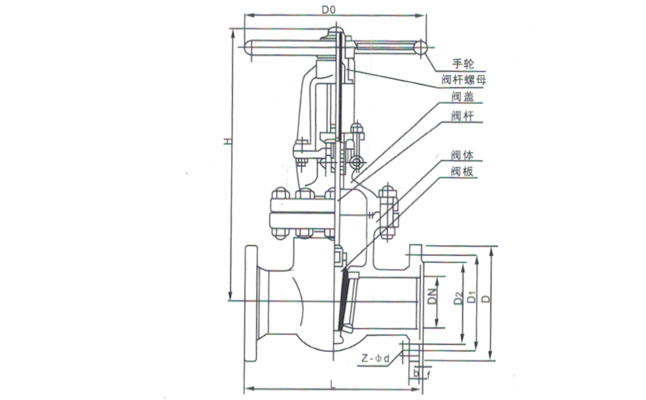

不锈钢闸阀结构图：

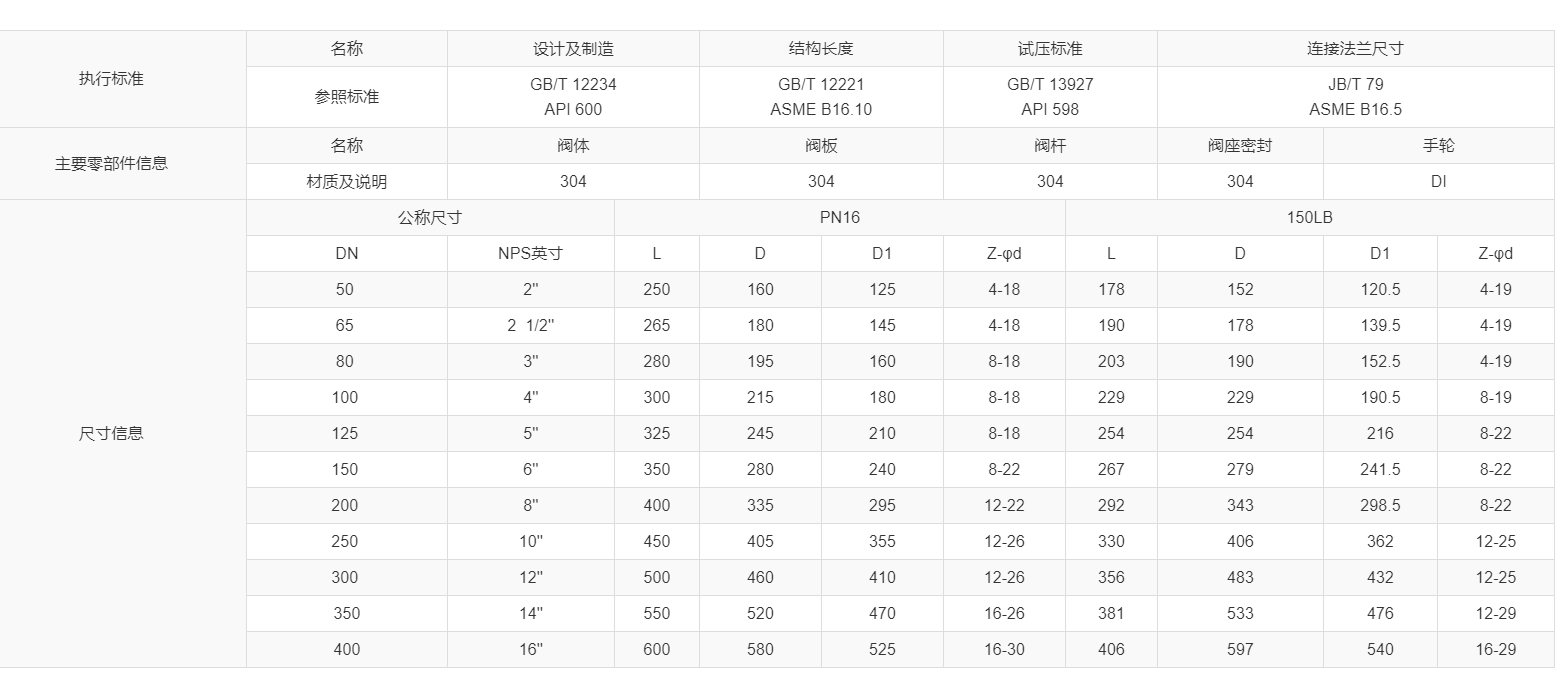

不锈钢闸阀安装尺寸：

不锈钢闸阀的阀体可按照日标、美标、国标等多种国内外的标准制造。满足不同标准的管道，保证能完全配对。

不锈钢闸阀的启闭件为闸板，闸板的运动方向与介质的流动方向是相互垂直的．所只能作全开和全关。不能调节和节流，如果要用于调节介质流量或者压力的工况可以选用球阀、蝶阀或者截止阀，在调节精度要求高的工况可以选用专门设计的调节阀。

不锈钢闸阀适用的压力、温度及口径范围很广，尤其适用于中、大口径的管道。 口径范围 15MM~800MM，公称压力 1.6MPa~2.5MPa(更高压力需要选用锻造)，，工作温度 -29℃~-+425℃，操作方式现场操作有手动、齿轮传动、远程控制有电动、气动，适用于水、蒸汽、油品介质管路中。应用于电力、石油、船舶、化工、水电厂、火电厂等领域中。

我公司生产的不锈钢闸阀都有经过退火处理，其目的是改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。现在市场上一般的闸阀都没有这道工序，所以在使用一段时间后，或者高温高压介质下。容易产生闸阀变形。

不锈钢闸阀特点：

阀体全部为精密铸造阀体，外观加工后进行二次抛丸处理。精细、无沙眼。

阀体退火工艺，降低残余应力，稳定尺寸，减少变形与裂纹。

内件数控车床加工，保证精度。

阀体均为实心重体。达标不锈钢材质。

阀盖和阀杆接触的地方做倒密封处理，防止外漏。

阀杆采用旋风铣加工，避免阀杆弯曲导致开关困难。

每台阀门出厂均按照国家标准做壳体、密封双层压力检测。

进行表面酸洗钝化处理，使铸件外表呈均有银白光亮色泽，保持金属光泽，提高耐蚀性。

阀体和法兰标准有国标、德标、俄标、美标、日标、英标等多种国内外标准可选。

控制方式有手轮、电动、气动可供客户选择，可现场操作，也可远程PLC控制。

不锈钢闸阀技术参数：

产品型号：Z41W-16P

口径范围：15MM-800MM

连接形式：法兰

流动方向：双向

公称压力：PN16/25

阀体材质：不锈钢SS304

适用温度：-29℃~425℃

适用介质：水、蒸汽、油品、弱腐蚀性介质等。

应用领域：船舶、水处理、石油、化工、电力能源、冶金等。

不锈钢闸阀执行标准：

设计及制造：GB/T12234

结构长度;:GB/T 12221

试压标准：GB/T13927

法兰连接尺寸：JB/T 79

不锈钢闸阀主要零部件材料：

阀体材质：不锈钢SS304

阀座材质：不锈钢SS304

阀板材质：不锈钢SS304

阀杆材质：不锈钢SS304

不锈钢闸阀性能检测：

1、密封性试验

以空气作为介质，将介质通过试压阀门注入到闸阀内，待阀内压力升至公称压力的1.1倍时，保压5分钟，保证没有气泡等出现。

2、强度试验

以水作为介质，将阀门开启停留在45°的位置，这样利于向铸钢闸阀内注水。带压力升至1.5倍的公称压力，保压5分钟，若无介质泄漏，即证明铸钢闸阀性能良好。

不锈钢闸阀安装前的存放与检验：

1、闸阀存放在室内干燥处，存放时尽量不要打开包装箱。

2、对已调试到位的阀门，不要再调整转动装置的调整螺栓。

3、安装前，仔细核对，保证闸阀的使用情况与其性能规范相符。

4、开箱时，对照装箱清单检查闸阀各部件是否完整。

5、检查密封圈是否光滑，清除杂质。

6、阀门进行空载启闭实验，保证阀板从开启到关闭无卡阻，检查限位螺丝是否到位。

7、条件具备时，进行密封实验。

不锈钢闸阀安装技术要求：

1、法兰孔不可作为吊装使用。安装时，保持法兰端面保持清洁，法兰间加密封垫片，并使密封垫片在两法兰盘的凸部密封面对中。

2、在紧固法兰连接螺栓、螺母时，按对角交替均匀紧固，最好使用测力扳手，使螺栓达到要求的力矩。试压完后检查螺栓，再拧紧一次。

3、安装时，不可使闸阀阀体、传动装置受到撞击。

4、闸阀安装完成后，只可作为管路接通截断介质用，不可作为调节用。

5、闸阀施工现场安装及调整后，经24小时带负荷运行，进行现场测试，实测数值满足稳定运行的要求，符合有关规范和标准。
