铸钢闸阀|法兰连接|达标材质|WCB|退火处理
铸钢闸阀阀体选用WCB铸钢达标材质,主要用来接通或截断管路中的介质,由于闸阀启闭件为闸板,闸板的运动方向与介质的流动方向是相互垂直的.所以不适用于调节介质流量。如果要用于调节可以选用球阀、蝶阀或者截止阀,也可以选用针对调节流量压力、而设计的调节阀。
铸钢闸阀适用的压力、温度及口径范围很广,尤其适用于中、大口径的管道。 口径范围 15MM~800MM,公称压力 1.6MPa~2.5MPa(更高压力需要选用锻造),,工作温度 -29℃~-+425℃,操作方式现场操作有手动、齿轮传动、远程控制有电动、气动,适用于水、蒸汽、油品介质管路中。应用于电力、石油、船舶、化工、水电厂、火电厂等领域中。
我公司生产的铸钢闸阀都有经过退火处理,其目的是改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力,防止工件变形、开裂。现在市场上一般的闸阀都没有这道工序,所以在使用一段时间后,或者高温高压介质下。容易产生闸阀变形。

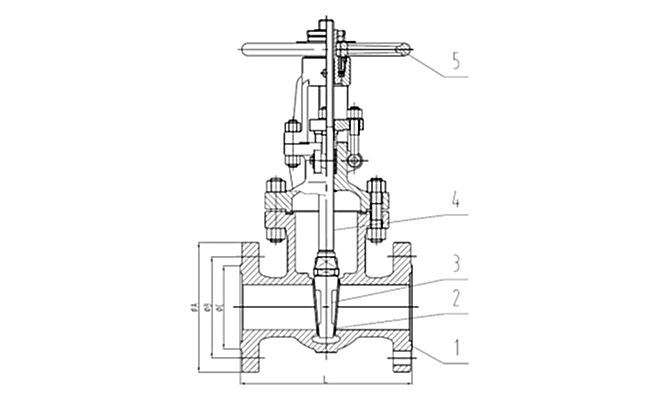

铸钢闸阀结构图:

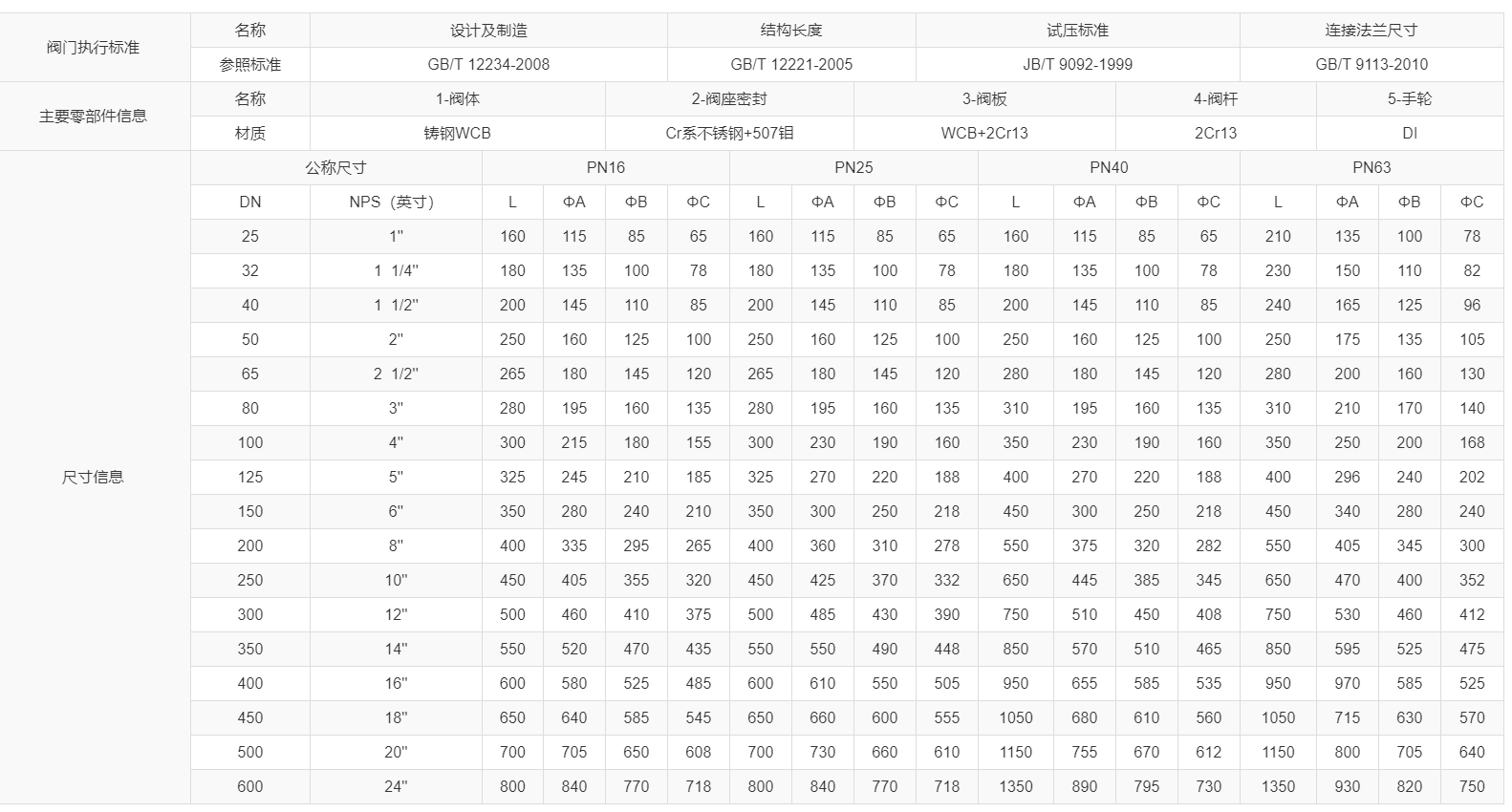

铸钢闸阀安装尺寸:

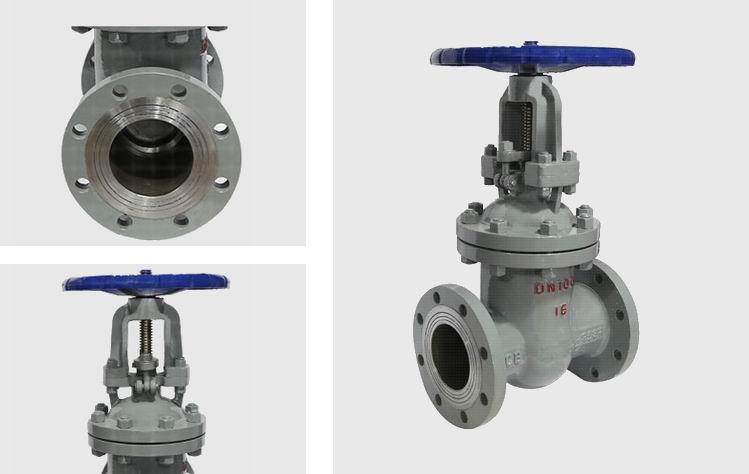

铸钢闸阀特点:
阀体全部为精密铸造阀体,材质达标铸钢WCB、外观精细、无沙眼。
阀体退火工艺,降低残余应力,稳定尺寸,减少变形与裂纹。
内件数控车床加工,外观加工后进行二次抛丸,外观精美。
阀座CR系+堆焊507铬,增加阀座耐磨性。
阀盖和阀杆接触的地方做倒密封处理,防止外漏。
阀杆采用旋风铣加工,避免阀杆弯曲导致开关困难。
法兰标准有国标、德标、俄标、美标、日标、英标等多种国内外标准可选。
可选用不同的阀体材质和密封材质来满足不同工况需求。
控制方式有手轮、电动、气动可供客户选择,可现场操作,也可远程PLC控制。
铸钢闸阀技术参数:
产品型号:Z41H-16C
口径范围:15MM-800MM
连接形式:法兰
流动方向:双向
公称压力:PN16/25
阀体材质:铸钢WCB
适用温度:-29℃~425℃
适用介质:水、蒸汽、油品等。
应用领域:水处理、石油、化工、电力能源、冶金等。
铸钢闸阀执行标准:
设计及制造:GB/T12234
结构长度;:GB/T 12221
试压标准:GB/T13927
法兰连接尺寸:JB/T 79
铸钢闸阀主要零部件材料:
阀体材质:铸钢WCB
阀座材质:CR不锈钢
阀板材质:铸钢WCB
阀杆材质:2CR13
铸钢闸阀性能检测:
1、密封性试验
以空气作为介质,将介质通过试压阀门注入到闸阀内,待阀内压力升至公称压力的1.1倍时,保压5分钟,保证没有气泡等出现。
2、强度试验
以水作为介质,将阀门开启停留在45°的位置,这样利于向铸钢闸阀内注水。带压力升至1.5倍的公称压力,保压5分钟,若无介质泄漏,即证明铸钢闸阀性能良好。
铸钢闸阀应用领域:
