根据介质的不同软密封蝶阀阀座有NBR、EPDM、PTFE、VITON、等耐磨耐热橡胶、四氟密封可选。控制方式可选用手柄、涡轮、气动、电动来满足现场或者远程控制调节、开关。产品连接符合国标、德标、俄标、美标、日销、英标等多种国内外标准。来满足现场不同标准的法兰。

软密封蝶阀在完全打开时流动阻力小。应用在大口径调节领域非常普遍。由于蝶形盘运动的擦拭性质，大多数蝶阀可用于具有悬浮固体颗粒的介质。根据密封的强度，它也可以用于粉末和颗粒介质。

软密封蝶阀技术参数：

连接方式：对夹式

口径：50MM-1200MM

适用温度：-20℃~+120℃

公称压力：0.6MPa、1.0MPa、1.6MPa

驱动方式：手动（手柄、涡轮）气动、调动

阀体材质：灰铸铁、球墨铸铁、铸钢、不锈钢

密封：NBR丁腈橡胶、EPDM三元乙丙橡胶、耐磨EPDM三元乙丙等。

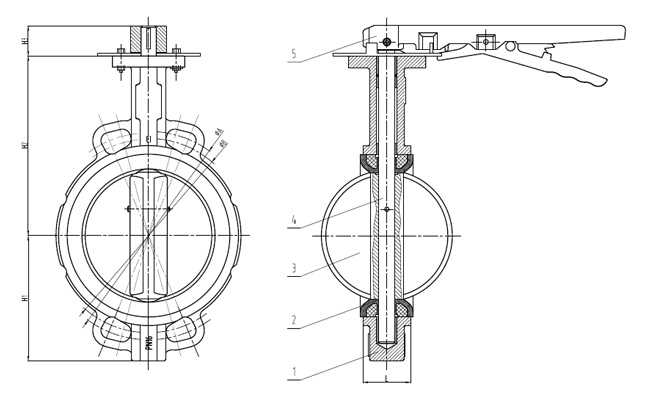

软密封蝶阀结构图：

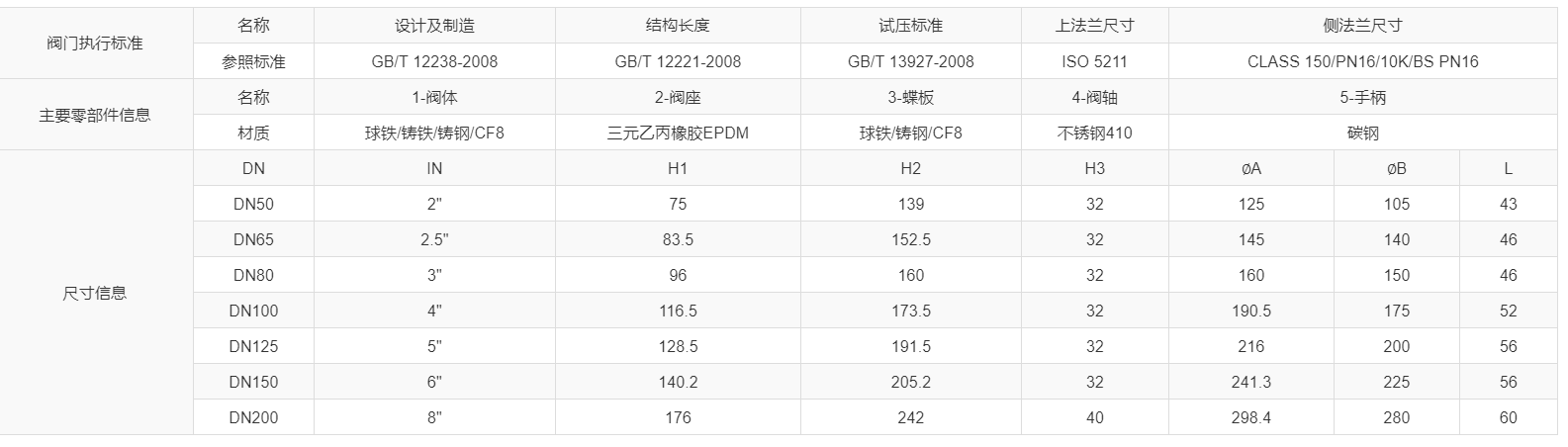

软密封蝶阀连接尺寸：

软密封蝶阀特点：

1、结构简单，外形小。由于结构紧凑，结构长度短，体积小，重量轻，适用于大直径。

2、流体阻力小。当完全打开时，阀座通道具有大的有效流动面积，因此流体阻力小。

3、开合方便快捷，调节性能好，盘旋90度。可开合。通过改变盘的旋转角度可以分层控制流速。

4、开关扭矩小，因为旋转轴两侧的蝶板基本上等于介质，并产生扭矩的方向。相反，打开和关闭更省力。

5、低压密封性能好，密封面材料一般由橡胶和塑料制成，密封性能好。蝶阀受密封圈材料的限制，具有较低的工作压力和工作温度范围。但是，硬密封蝶阀的使用压力和工作温度范围得到了很大改善。

软密封蝶阀标准：

设计标准：GB/T12238-1989

法兰连接尺寸：GB/T9113.1-2000　GB/T9115.1-2000　JB78

结构长度：GB/T12221-1989

压力试验：GB/T13927-1992；JB/T9092-1999
