进口黄铜三通阀-流路切换-空调设备-热源设备

进口黄铜三通阀通过旋转阀杆90°来切换阀的流动路径。通过90°操作角度的止动件,可以选择任意的切换形式。

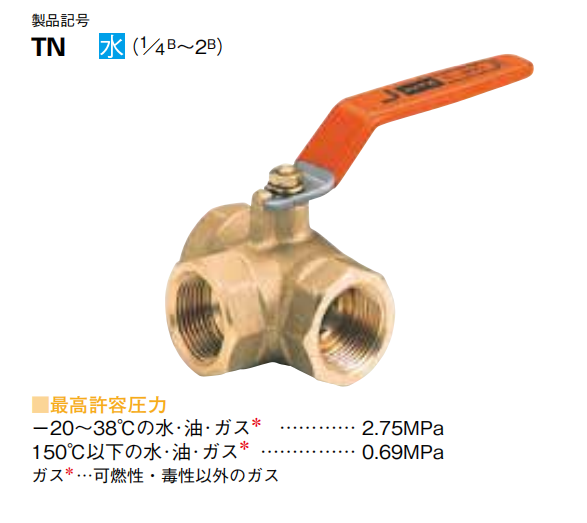

型号:TN

口径:(1 /4B〜2B)


切换方式:

L端口:将端口A和C的流路切换为端口B和C的流路。

从形状1旋转180°到形状3,可以将端口C和B的流路切换到端口C和A的流路

T端口:当从形状1旋转180°到形状3时,端口C和B的流径切换到端口C和A的流径。

从形状1旋转90°到形状2,端口C和B的通道可以分流或混合到端口C,B和A。

最高容许压力:

-20~38℃的水、油、气*…………2.75 MPa

150℃以下的水、油、气*……………0.69 MPa

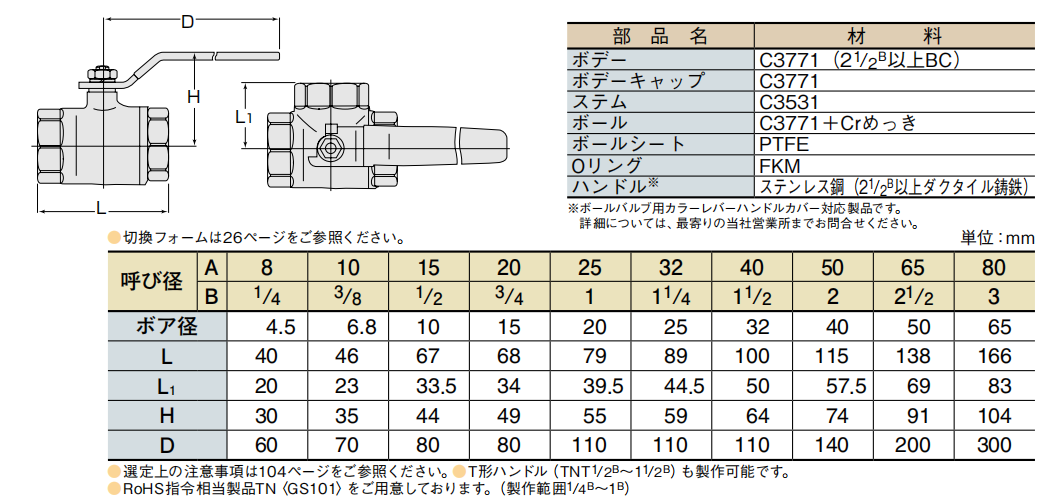

零部件材质表:

阀体:C3771(2-1/2以上BC)

螺帽:C3771

阀杆:C3531

球芯:C3771+Cr电镀

球座:PTFE

O形圈:FKM

手柄:不锈钢(2-1/2B以上球墨铸铁)

关于搬运:

将阀门移动或运输到管道施工现场时,请保持交货的包装和包装状态。

不要抛出阀门,也不要产生跌落,拖拽或跌倒等冲击。
