法兰蝶阀结构尺寸表
本文来说一说法兰蝶阀结构尺寸。法兰蝶阀是法兰式连接阀门的一种，而常见的法兰连接阀门除了法兰蝶阀之外，还有法兰闸阀、法兰截止阀、法兰球阀等等。相比较其他的法兰式阀门，法兰蝶阀的体积更小、重量更轻，很适合做大口径的阀门。另外，法兰蝶阀根据结构形式的不同，还可以分为中线式、双偏心、三偏心结构，多样的结构形式，使得法兰蝶阀能跟适应更多的各种各样的工况环境，既可以调节流量，又能够做截断用。
常见的法兰蝶阀有：法兰中线蝶阀、法兰双偏心蝶阀、法兰三偏心蝶阀，这三种蝶阀的结构形式有所差别，但它们都有相同的结构长度。

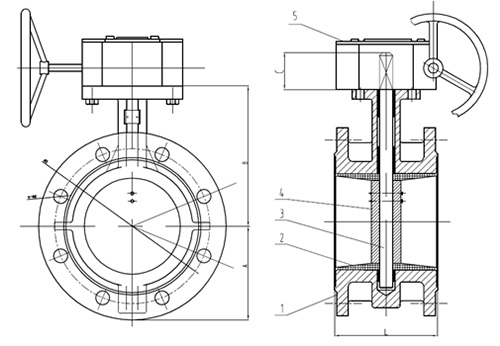

法兰中线蝶阀结构尺寸表：
DN A B C L
DN50 69.5 126.5 32 108
DN65 72 136 32 112
DN80 88 146 32 114
DN100 96.5 158 32 127
DN125 115 179 32 140
DN150 126 197 32 140
DN200 161 230 45 152
DN250 199 271 45 165
DN300 215 305 45 178

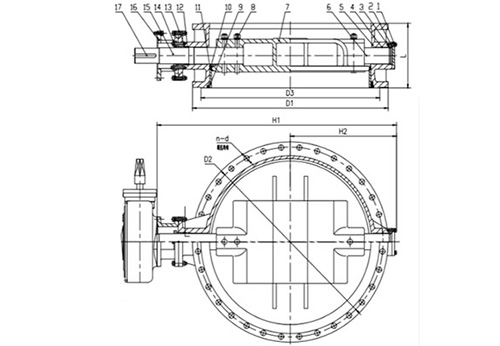

法兰双偏心蝶阀结构尺寸表：
DN L A B C
50 108 165 125 99
65 112 185 145 118
80 114 200 160 132
100 127 220 180 156
125 140 250 210 184
150 140 285 240 211
200 152 340 295 266
250 165 405 355 319
300 178 460 410 370

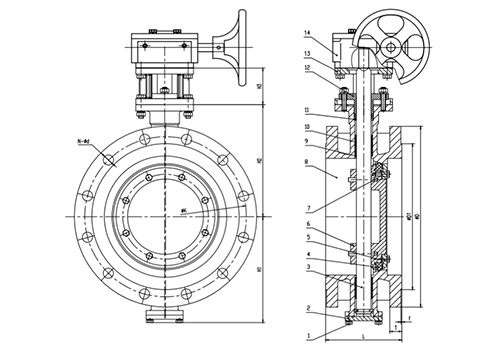

法兰三偏心蝶阀结构尺寸：
DN L D2 n-d
100 127 180 8-φ19
125 140 210 8-φ19
150 140 240 8-φ22
200 152 295 12-φ22
250 165 355 12-φ28
300 178 410 12-φ28
350 190 470 16-φ28
400 216 525 16-φ31
450 222 585 20-φ31
结构尺寸仅供参考，详情咨询盖球阀门客服人员。
