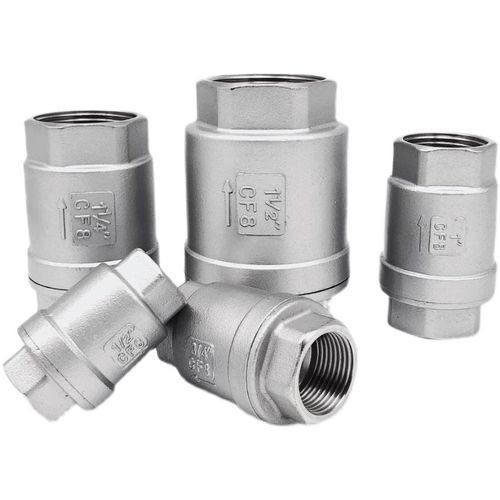

立式止回阀|不锈钢|黄铜|丝扣|法兰
立式止回阀用于垂直安装的管路上,当介质按规定方向流动时,阀芯受介质力的作用被开启 ; 介质回流时,因弹簧力和介质回流使阀芯与阀盖的密封面密合而关闭,达到阻止介质回流的目的。
立式止回阀产品应用及特点:
功能:依靠介质本身流动而自动开启阀瓣,依靠介质本身的回流
与弹簧力实现阀瓣的关闭,用来防止介质倒流。
应用区域:水处理系统、燃气管道建设、蒸汽管道。

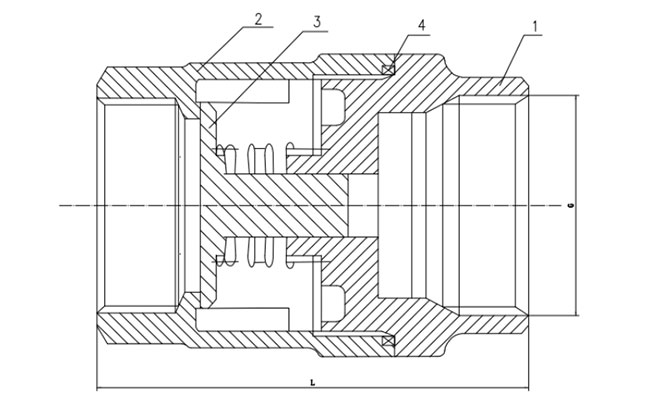

立式止回阀结构图:

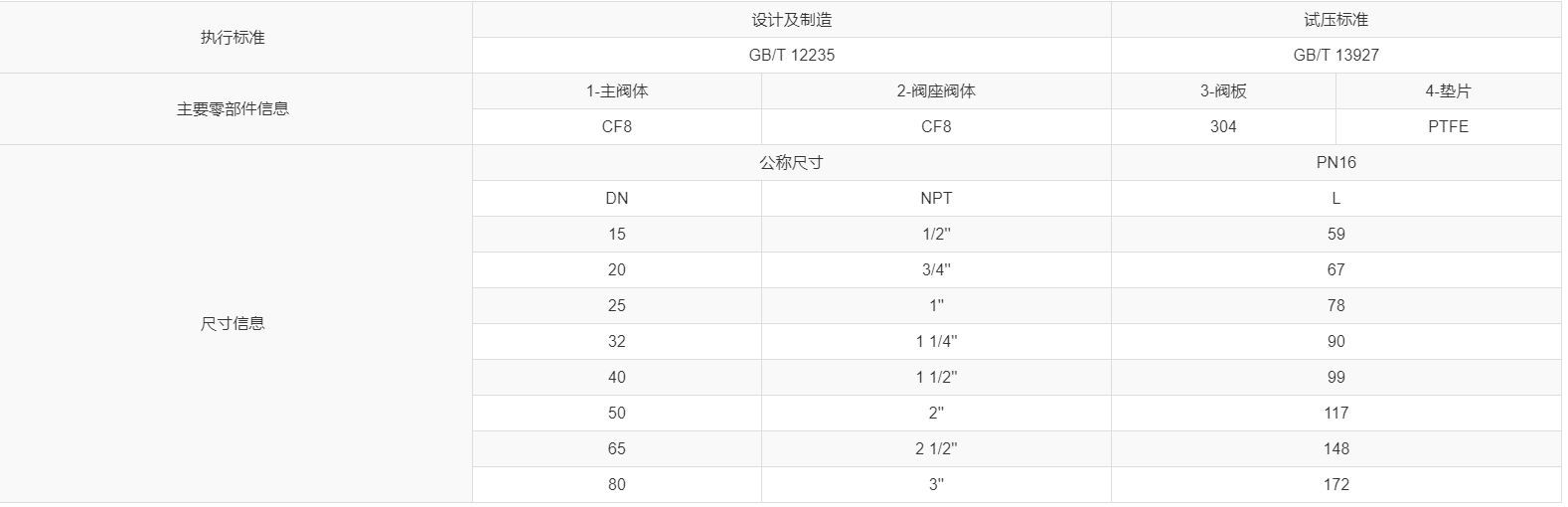

立式止回阀安装尺寸:
立式止回阀产品特点:
启闭迅速,密封性能好,结构简单,制造成本低。
主体材质化学成分和力学性能达到国家规定标准要求。
所有阀体及零部件均采用数控机床加工并通配互换,确保产品精度。
整台止回阀装配前用煤油和防锈油经过高压喷射清洗,试压后清洗试压介质,喷上防锈油,内腔清洁度达到标准要求,符合阀门长期储存要求。
每台阀门均采用专用螺纹封堵保护,杜绝在运输过程中出现连接螺纹损伤。
每台阀门出厂前必须按照国标标准试压,不合格产品绝不出厂。
可根据客户要求提供G螺纹、NPT螺纹、BSPT螺纹、RC等多种国内外螺纹标准。
立式止回阀技术参数:
公称通径:DN15~DN50
公称压力:PN25
适用温度:0℃ ~120℃
适用介质:水
测试标准:GB/T 13927-2008
立式止回阀主要零件材质:
阀体:黄铜 HPb59-1、不锈钢304
阀盖:黄铜 HPb59-1、不锈钢304
阀杆:黄铜 HPb59-1、不锈钢304
密封垫片:FKM
弹簧:不锈钢 SUS304
平垫圈:PTFE
立式止回阀典型应用:
1. 水厂及水源工程
2. 环境保护
3. 市政设施
4. 电力及公用事业
5. 建筑行业
6. 石油、化工
7. 钢铁、冶金
8. 造纸行业
立式止回阀安装使用说明:
(1) 将设备要求的额定参数与产品上标示的额定参数进行对照,确保满足需用的要求;
(2) 安装人员需是经过培训的、有经验的,以确保安装工作顺利完成;
(3) 在安装结束后需进行彻底地检查以确保安装无误;
(4) 为确保安装工作不出现任何意外,在产品安装前需对管道系统进行彻底地的清洗
(必要时采用化学试剂),以确保管道系统的清洁、无锈蚀和污垢,在冲洗前需
移去所有的过滤装置以确保管道通畅;
(5) 建议在系统初始清洗时设备安装管道处安装临时管道,待冲洗工作完成后再将
设备安装到管道上;
(6) 注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方;
(7) 使用符合标准的法兰及对应螺栓固定;
(8) 安装时,请注意介质流动方向需与阀体的箭头方向一致。
