蝶阀型号代表的含义。
蝶阀的型号里面包含了很多内容，包括蝶阀传动方式，连接方式，结构形式，密封面材料，工作压力，及阀体的材料，为方便客户在进行阀门采购时对蝶阀更多的人质，本篇文章盖球阀门为您介绍蝶阀型号表示方法，希望对您有所帮助。
蝶阀的型号表示方式:
蝶阀型号按照顺序由附加代号+传动方式代号+连接方式代号+结构形式代号+密封材料代号+工作压力等级表示+阀体材质代号组成，具体每一个代号的表示方法如下：
常见附加代号有BD保温蝶阀、SQ伸缩蝶阀、TLD脱硫蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀、根据蝶阀的类型在型号前面添加。
代表蝶阀类型的代号是字母：D
常见传动方式代号有：：手动（省略不写）、涡轮传动代号3、气动代号6、电动代号9
常见的连接方式代号有：法兰连接代号4、对夹式连接代号7、焊接代号6、内螺纹代号1、卡箍连接代号8.
蝶阀的结构形式代号有：1代表中线型、2代表双偏心、3代表三偏心
常见密封面材料代号：X-橡胶、F-聚四氟乙烯、H-不锈钢、J-衬胶、T-铜合金、Y-硬质合金、W代表阀体直接加工。
压力等级表示：国内常用到的压力等级有PN1.0MPA(10公斤)、PN1.6MPA(16公斤)、PN2.5MPA(25公斤)、PN4.0MPA(40公斤)、PN代表的是国内压力的代号，MPA是压力的单位，1公斤=0.1MPA。
常用阀体材质代号有：铸钢-C、铸铁-Z、球墨铸铁-Q、不锈钢304-P、不锈钢316R
以上对蝶阀型号组成部分的代号做了详细介绍，如果您还不太了解，那下面我们就举例说明。

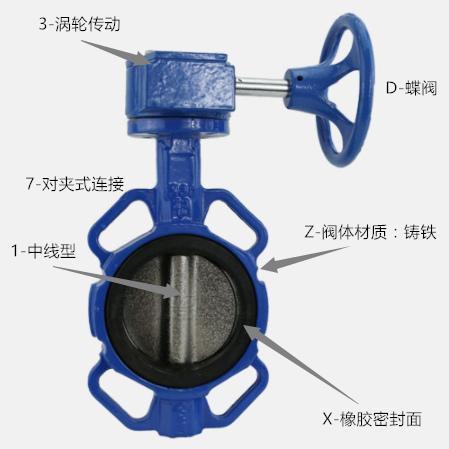

蝶阀型号表示举例说明：D371X-16Z对夹式涡轮蝶阀
D代表蝶阀、3代表传动方式为涡轮传动、7代表连接方式为对夹式、1代表结构形式为中线型、X代表密封面为橡胶、16代表公称压力为1.6MPa、Z表示阀体材质为铸铁。
