防爆电动执行器防爆结构设计
防爆电动执行器的防爆结构主要是通过隔爆接合面和隔爆螺纹来实现电器腔与外部易燃易爆气体的隔离。防爆电动执行机构的隔爆接合面是由以下及部分组成：电气罩、输出轴、电机传动蜗杆及过力矩保护装置隔爆等，隔爆螺纹是两个出现套，显示窗采用隔爆玻璃。隔爆系统的示意图如图1所示。

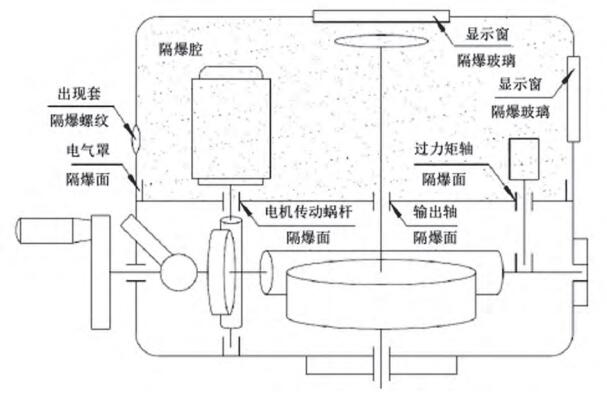

图1 隔爆系统示意图
当然，除了防爆结构的设计，防爆电动执行器的整体结构设计也是非常重要的，防爆电动执行器的整体结构设计采用感应式电机，高转矩，低惯量，电机内置的过热保护系统可以保护电机。减速器本身具有自锁功能，不需要采用电机及其他制动方式。输出中心轴上装有位置指示器，能直观地对运动位置进行观察，也可以同步输出于执行机构。同时，按键的距离、位置，以及防爆警告标志、外接地、主铭牌位置等在设计中都要考虑。
整体结构设计将手动机构离合器系统、过力矩保护系统、手轮系统、位置指示器和电器部件等有机结合起来，选用优质铝合金做外壳，该材质具有体积轻，强度高的特点。
外表面涂有漆层，提稿了耐腐蚀性。输出安装法兰尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。防爆电动执行器既可以垂直安装，也可以水平安装。
