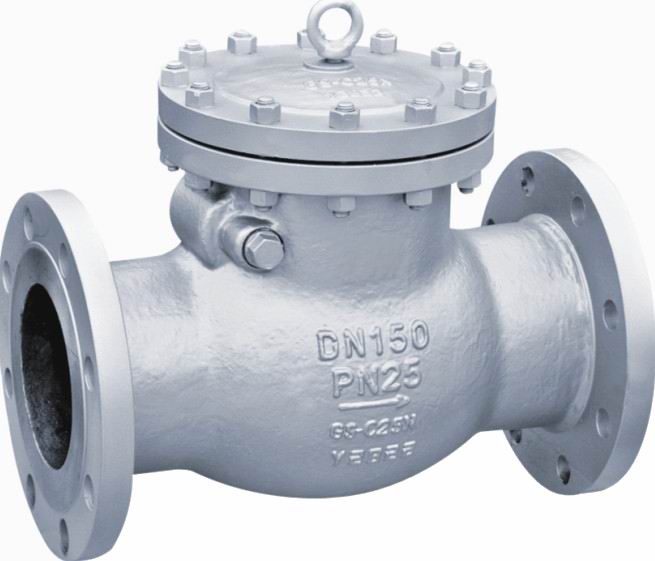

铸钢止回阀|阻止介质倒流|WCB材质
铸钢止回阀的作用是阻止管道中的介质倒流、防止泵及其驱动电机反转。广泛应用于市政设施、楼宇建筑、石油化工、电力能源、冶金等介质为水、气体、油品管路中。
铸钢止回阀工作原理：
当介质按规定方向流动时，阀瓣受介质力的作用，被顶开，实现介质的流通；当进口端压力小于出口端压力时，依靠阀瓣自身的重量和介质反向流动产生的压力实现阀瓣的关闭，达到阻止介质倒流的作用；

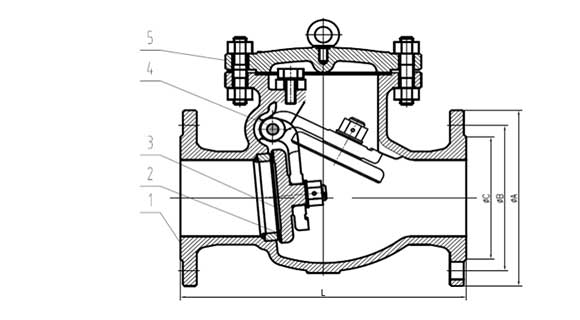

铸钢止回阀结构图：

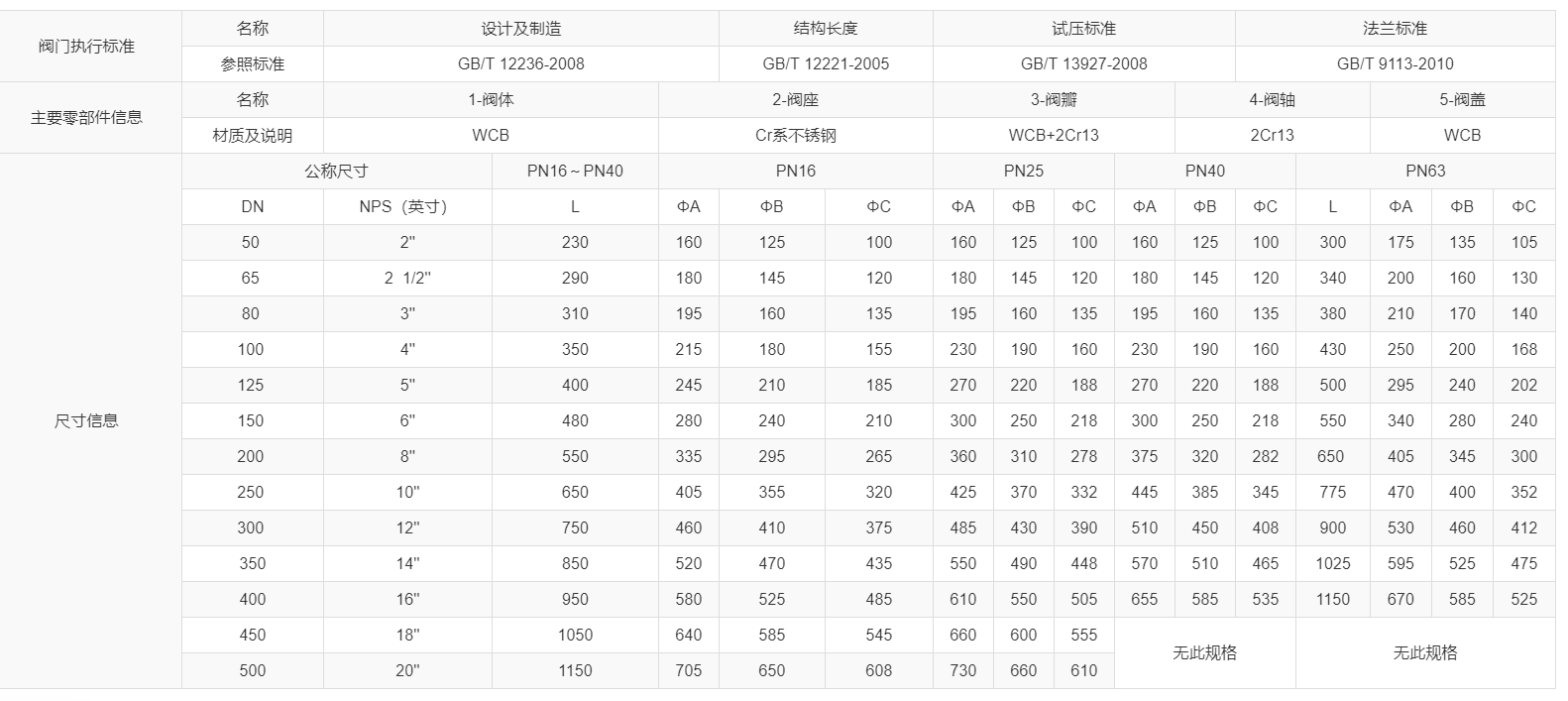

铸钢止回阀尺寸表：
铸钢止回阀特点：
流道畅通、流体阻力小
阀瓣关闭迅速
动作灵敏，密封性能好
使用寿命长、可靠性高
精密铸造阀体，达标WCB铸钢材质。
阀座CR系+堆焊507钼，增加阀座耐磨性。
铸钢止回阀技术参数：
公称通径：DN50 ~ DN800
公称压力： PN16/PN25
适用温度： -29℃ ~ 425℃
适用介质： 水/蒸汽/油品等
连接方式： 法兰连接
应用领域：水处理、石油化工、食品医药、电力能源、冶金等。
铸钢止回阀执行标准：
设计及制造：GB/T12236
结构长度：GB/T12221
试压标准：GB/T26480
法兰连接尺寸：JB/T 79
铸钢止回阀主要零部件材质：
阀体：铸钢WCB
阀盖：铸钢WCB
阀瓣：铸钢WCB
阀座密封：不锈钢304
铸钢止回阀可选配置：
阀体：铸钢WCB/不锈钢304/316/304L/316L
阀盖：铸钢WCB/不锈钢304/316/304L/316L
阀瓣：铸钢WCB/不锈钢304/316/304L/316L
阀座密封：不锈钢304/铜合金
铸钢止回阀安装说明：
按照阀体上标识的介质流向安装，只允许介质朝一个方向流动
该阀门优先安装在水平管道上，也可以安装在管内介质自下而上流动的垂直管道上
水平安装时，阀盖只能朝向正上方，不可以将阀盖朝下安装，以避免出现不能关闭的现象
