高压球阀|2500LB|42MPA|螺纹|法兰|对焊|承插焊

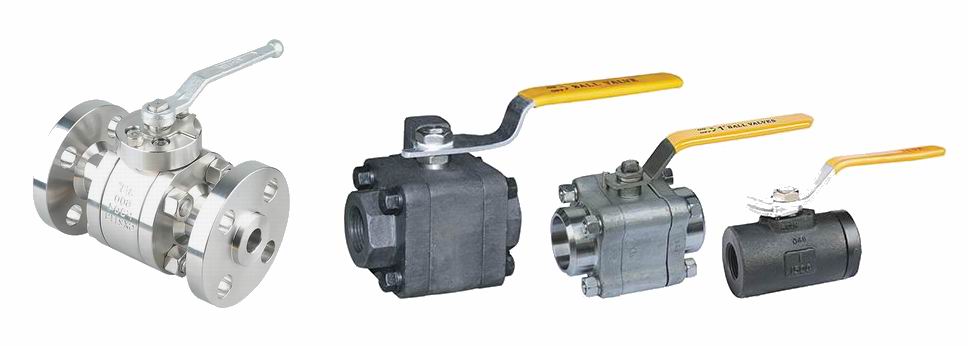

高压球阀是专门针对高压管道研发的产品，内部启闭件是一个带孔球体。依靠手柄或气动、电动执行器驱动阀杆转动，阀杆再带动球体在0°~90° 范围内旋转，以实现阀门的启闭。用于截断或接通管路中的介质，亦可用于流体的调节与控制。主要用于石油、石化、天然气、核电、水电、火电等领域。阀体采用锻造工艺，有A105、LF2、F304、F304L、F316、F316L、F51等多种材质，连接方式分为法兰、螺纹、焊接。（螺纹连接可选择带锁装置，防止误操作。）控制方式可采用手动现场操作，或者电动、气动远程PLC控制。产品严格按照标准进行生产。出厂前均按照国家标准要求做壳体、密封试验。

高压球阀设计结构：

阀座采用PTFE+25%玻纤或PEEK。PTFE+25%玻纤在高压下能获得比PTFE更好的性能，而且还能减少酸性介质腐蚀，通常在800磅级的压力下采用，PEEK在高温高压下能获得较好的性能，通常在1500磅级的压力下采用。具有防火、防静电以及防阀杆吹出结构。

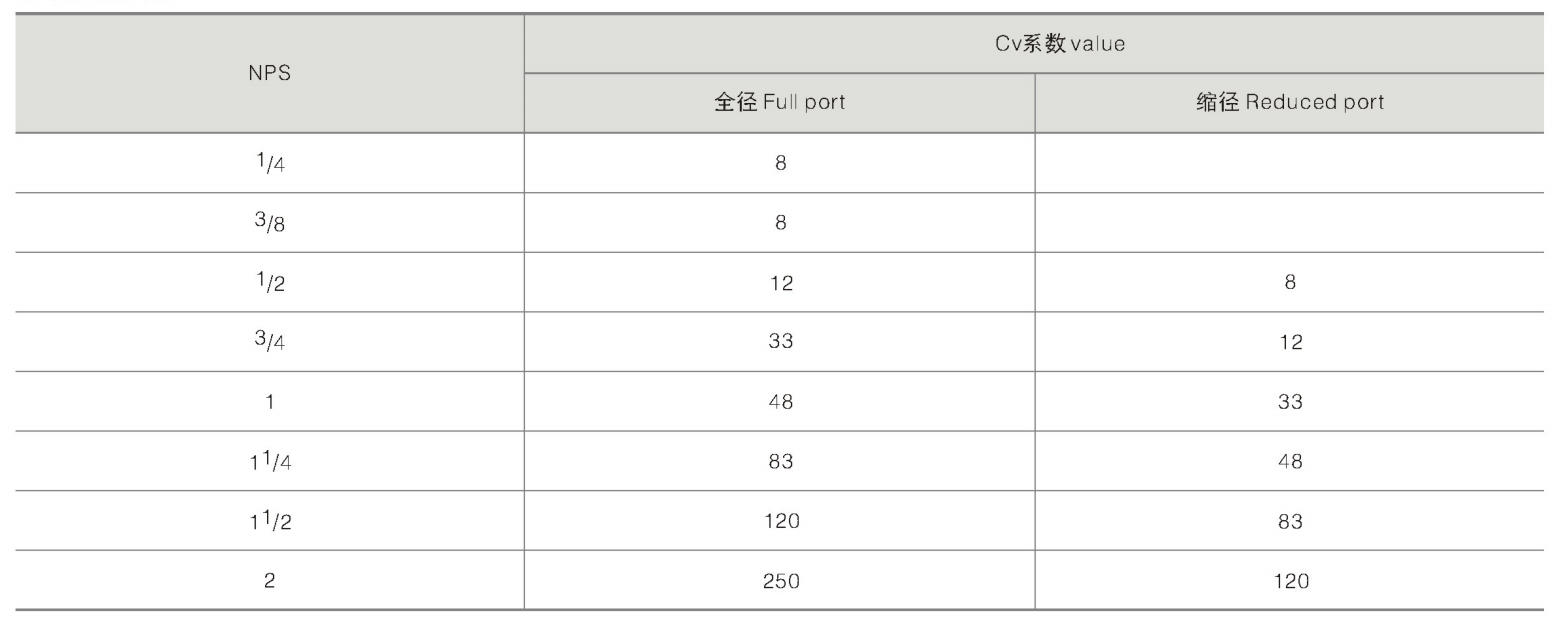

高压球阀流量系数：

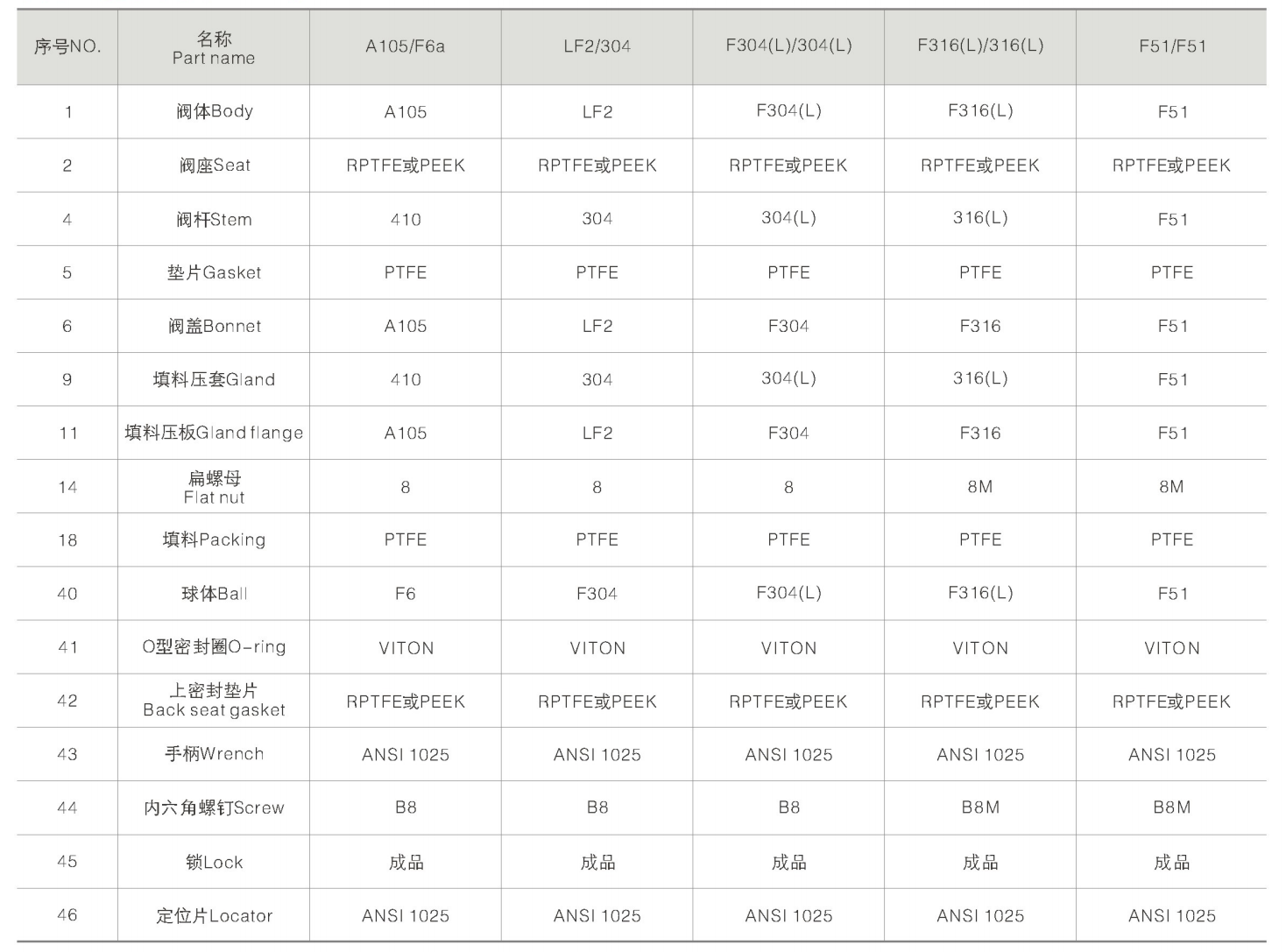

高压球阀零件材料表：

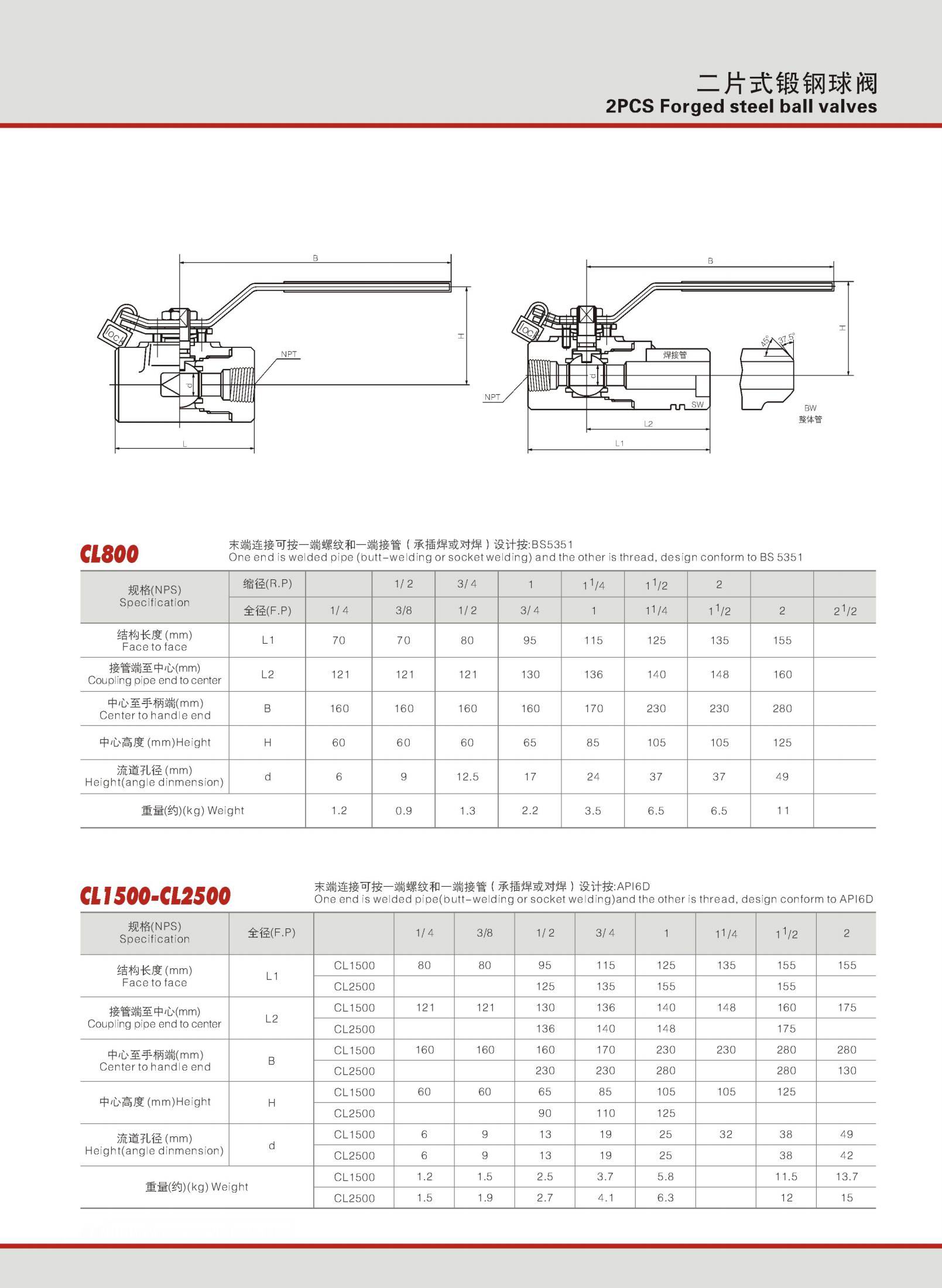

两片式高压球阀尺寸表：

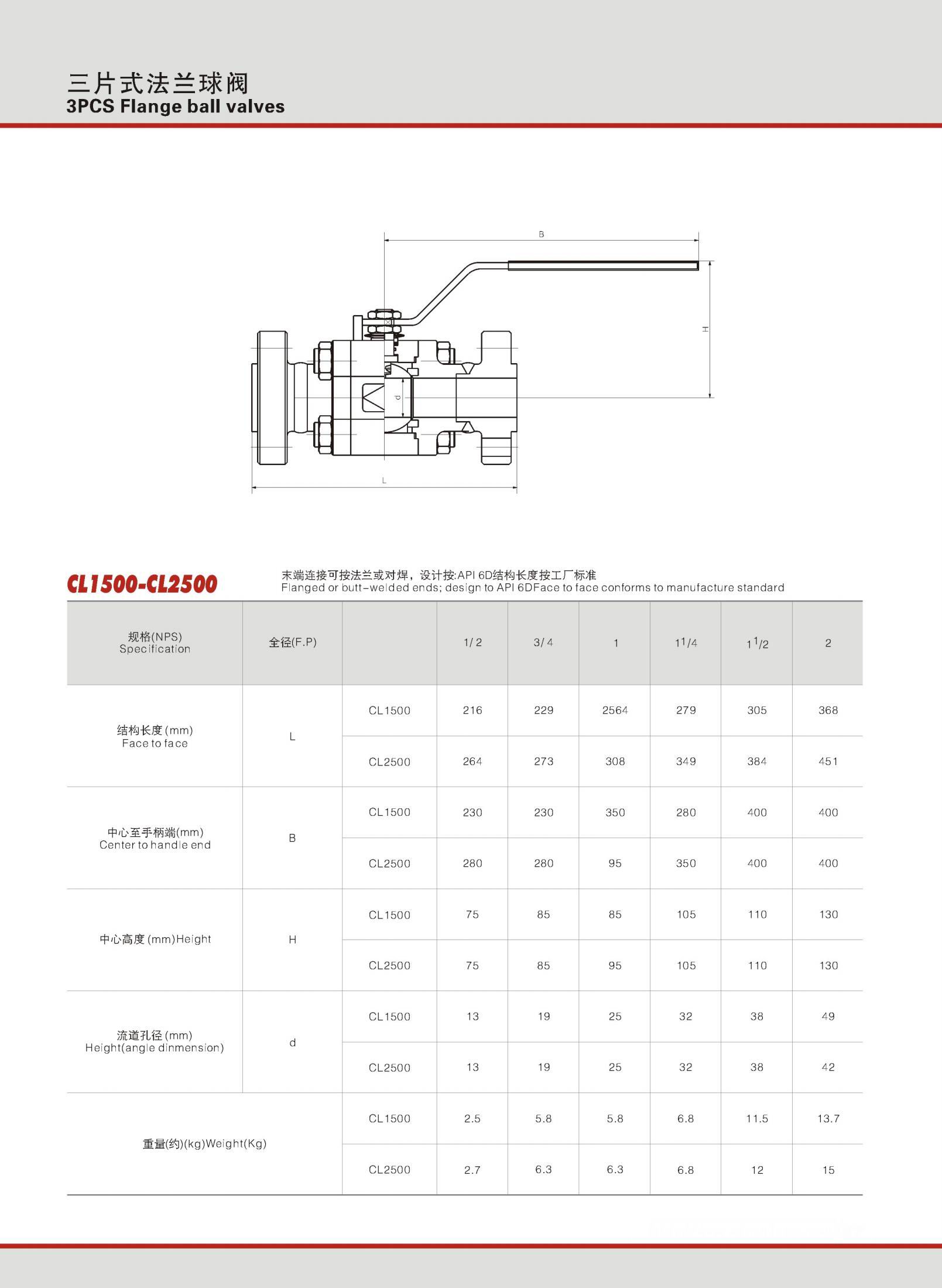

三片式高压球阀尺寸表：

法兰高压球阀尺寸表：

高压球阀应用规范：

设计制造：BS5351 MSS SP-118

高压球阀连接端尺寸：

承插口尺寸按：ANSI B16.11;JB/T 1751

螺纹端尺寸按：ANSI B1.20.1;JB/T7306

对焊端尺寸按：ANSI B16.5;JB79

法兰端尺寸按：ANSI B16.5;JB79

阀门检查和试验：API 598;GB/T13927;JB/T9092

高压球阀结构特征：

螺栓连接阀盖；两段式

材料按：ANSI/ASTM规定。

高压球阀主体材料：

A105;LF2;304;304L;316;316L;F347;F321;F51等。

高压球阀碳钢温压等级：

CL150-285PSI@100℉

CL300-740PSI@100℉

CL600-1480PSI@100℉

CL800-1975PSI@100℉

CL1500-3705PSI@100℉

高压球阀订购说明：

1、如有指定型号标准，请联系销售咨询价格，了解详情！

2、如没有指定产品型号规格，请告知工况要求、技术规范。

3、订货参数：通径,公称压力，温度，介质，材质，连接方式等。

4、驱动方式：手动、蜗轮、自力式、气动、电动等。

5、标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。

高压球阀安装使用说明：

(1) 将设备要求的额定参数与产品上标示的额定参数进行对照，确保满足需用的要求；

(2) 安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

(3) 在安装结束后需进行彻底地检查以确保安装无误；

(4) 为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；

(5) 建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；

(6) 注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；

产品的技术规格书仅供参考，实际产品外观与宣传材料画面可能存在细微差别。我公司保留更新或修改产品设计以及技术资料的权利，并不会就更新和修改对客户进行事先通知。产品的详细规格以及最新参数信息请联系我们获取。
