手动截止阀|J41H-16C|工作原理|外形尺寸

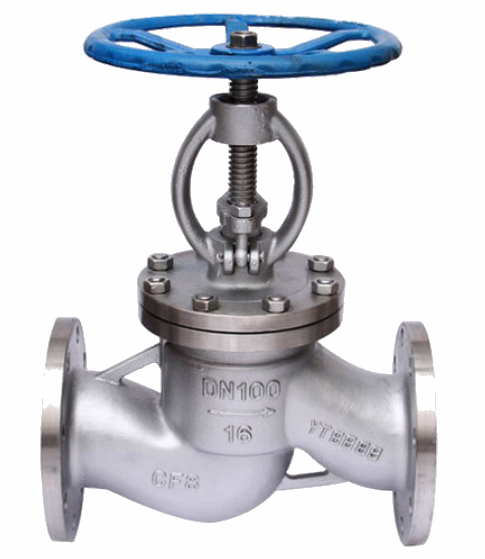

手动截止阀启闭件是圆柱形的阀瓣，密封面呈平面或锥面，通过手轮驱动阀杆向下施加压力，阀板密封面与阀座密封面紧密贴合，阻止介质流通。（手轮开关启闭轻松省力，顺时针关闭截止阀,逆时针打开截止阀。）主要功能是实现管路系统的开通和截断。

手动截止阀根据介质的不同有不锈钢、铸钢、阀体材质、合金钢、不锈钢密封可选。可选用手轮现场控制，也可选用气动、电动执行器远程PLC控制开关。阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

手动截止阀阀体和和阀瓣由不锈钢或者铸钢材质制造而成，高压系统选用锻造阀体，均为实心重体，阀体精密铸造，经过二次抛丸处理。广泛应用于水处理、石油化工、电力能源、冶金等系统中。

由于阀杆轴线与阀座密封面垂直，阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。根据介质的的不同有不锈钢304/316/304L/316L等不锈钢可选。出厂前都按照国家标准做壳体，密封双层检测。

手动截止阀结构图：

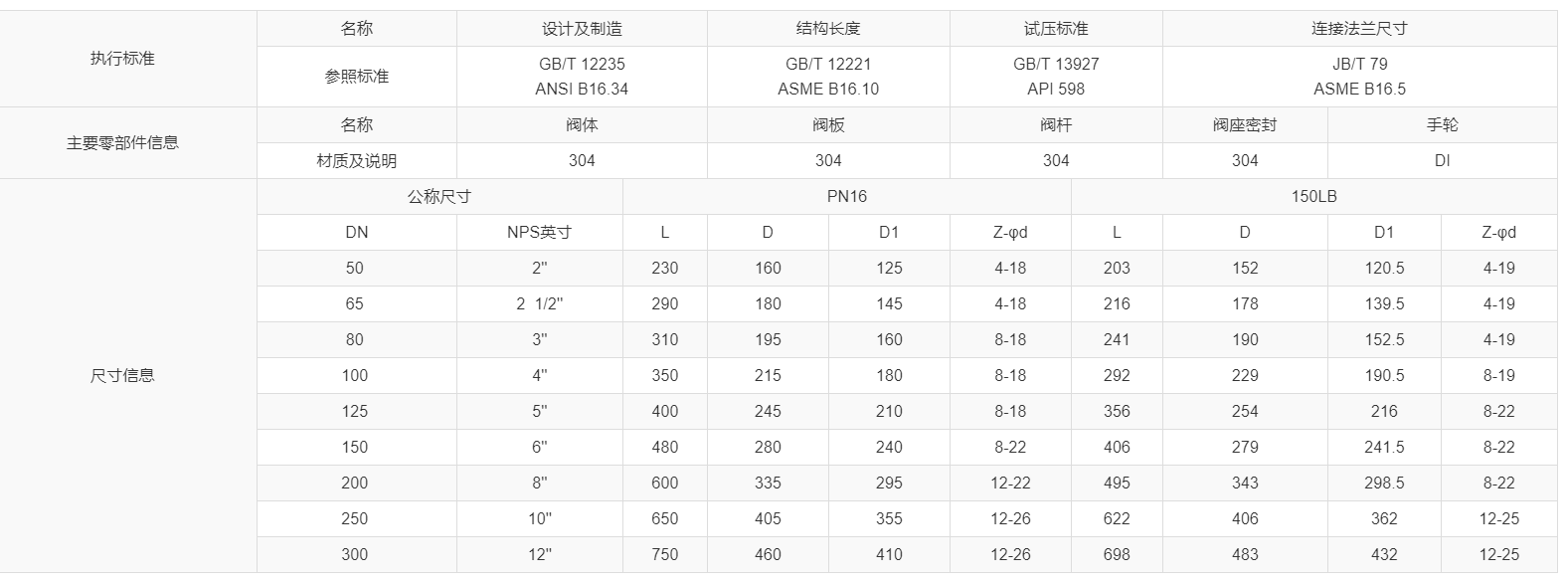

手动截止阀尺寸表：

手动截止阀处于开启状态，阀座和阀瓣密封面之间就不会有接触，因而它的密封面机械磨损较小，阀座和阀瓣比较容易修理或更换密封时无需把整个阀门从管线上拆下来。

手动截止阀介质的压力、温度及口径使用范围很广，在各行各业上都应用到，如电力、石油、化工、冶金、食品医药、水处理、船舶基地、水厂、水电厂、火电厂等。适用于水、气体、油品等介质管路中。

我公司生产的手动截止阀都有经过退火处理，其目的是改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。现在市场上一般的闸阀都没有这道工序，所以在使用一段时间后，或者高温高压介质下。容易产生截止阀变形。

手动截止阀工作原理：

依靠手轮驱动阀杆向下施加压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

手动截止阀执行标准：

设计规范：GB/T 12235

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：JB/T 9002

产品标识：GB/T 12220

供货规范：JB/T 7928

手动截止阀基本信息：

产品型号：J41H/W-16C/P

口径范围：15MM-800MM

连接形式：法兰

公称压力：PN16/25

阀体材质：WCB/304/316/310L/316L

适用温度：0℃~325℃

结构形式： 阀瓣非平衡式直通流道

适用介质：水、蒸汽、油品等介质。

应用领域：船舶、水处理、石油、化工、电力能源、冶金等。

手动截止阀零件材质：

阀体：碳钢表面喷漆

阀盖：碳钢表面喷漆

阀杆：不锈钢

手轮：铸铁

填料：柔性石墨

手动截止阀可选配置：

阀体：WCB/304/304L/316/316

阀座：不锈钢/合金钢

阀板：WCB/304/304L/316/316

阀杆：2CR13/45/304/316

驱动：手轮、电动、气动、伞齿轮

手动截止阀产品特点：

1. 工作行程小，启闭时间短；

2. 体积小，结构简单，制造和维修比较方便；

3. 密封性好，密封面间摩擦力小，寿命较长。

4.阀体为精密铸造阀体，达标铸钢WCB材质，外观精细、，无沙眼。

5.内件数控车床加工，外观加工后进行2次抛丸，外观美观。

阀体内件均为实心重体。

6.阀座堆焊CR系不锈钢，增加阀座耐磨性。

7.阀盖和阀杆接触的地方做倒密封处理，防止外漏。

8.阀杆采用旋风铣加工，避免阀杆弯曲导致开关困难。

9.进行表面酸洗钝化处理，使铸件外表呈均匀银白色光亮色泽，保持金属光泽，提高耐蚀性。

10..每台阀门出厂均按照国家标准做壳体，密封双层压力检测。

手动截止阀典型应用：

 水厂及水源工程、环境保护、市政设施、电力及公用事业、建筑行业、石油、化工、钢铁、冶金、造纸行业。

手动截止阀安装使用说明：

(1) 将设备要求的额定参数与产品上标示的额定参数进行对照，确保满足需用的要求；

(2) 安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

(3) 在安装结束后需进行彻底地检查以确保安装无误；

(4) 为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；

(5) 建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；

(6) 注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；

(7) 使用符合标准的法兰及对应螺栓固定；

(8) 安装时，请注意介质流动方向需与阀体的箭头方向一致

手动截止阀产品选型：

订货时请填写《规格书》或注明以下内容：

1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。

2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；

3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

该产品的技术规格书仅供参考，实际产品外观与宣传材料画面可能存在细微差别。我公司保留更新或修改产品设计以及技术资料的权利，并不会就更新和修改对客户进行事先通知。产品的详细规格以及最新参数信息请联系我们获取。
