铸钢截止阀|WCB|水源工程|化工|水电厂

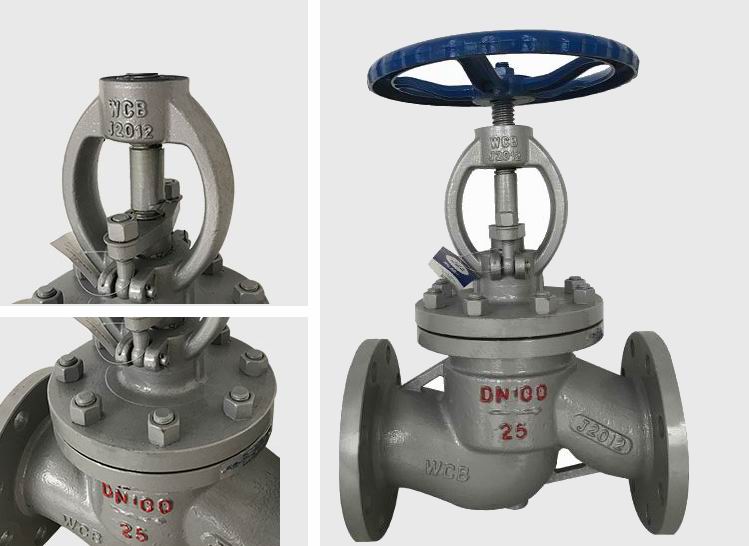

铸钢截止阀主体材料为铸钢WCB材质，启闭件是圆柱形的阀瓣，密封面呈平面或锥面，通过手轮或者气动、电动执行器驱动阀杆向下施加压力，阀板密封面与阀座密封面紧密贴合，阻止介质流通。主要功能是实现管路系统的开通和截断，一般不用来调节流量，定做时允许作调节和节流。

铸钢截止阀介质的压力、温度及口径使用范围很广，在各行各业上都应用到，如电力、石油、化工、冶金、食品医药、水处理、船舶基地、水厂、水电厂、火电厂等。适用于水、气体、油品等介质管路中。

我公司生产的截止阀均为达标大体，阀体都有经过退火处理，其目的是改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。现在市场上一般的闸阀都没有这道工序，所以在使用一段时间后，或者高温高压介质下。容易产生截止阀变形。

铸钢截止阀结构图：

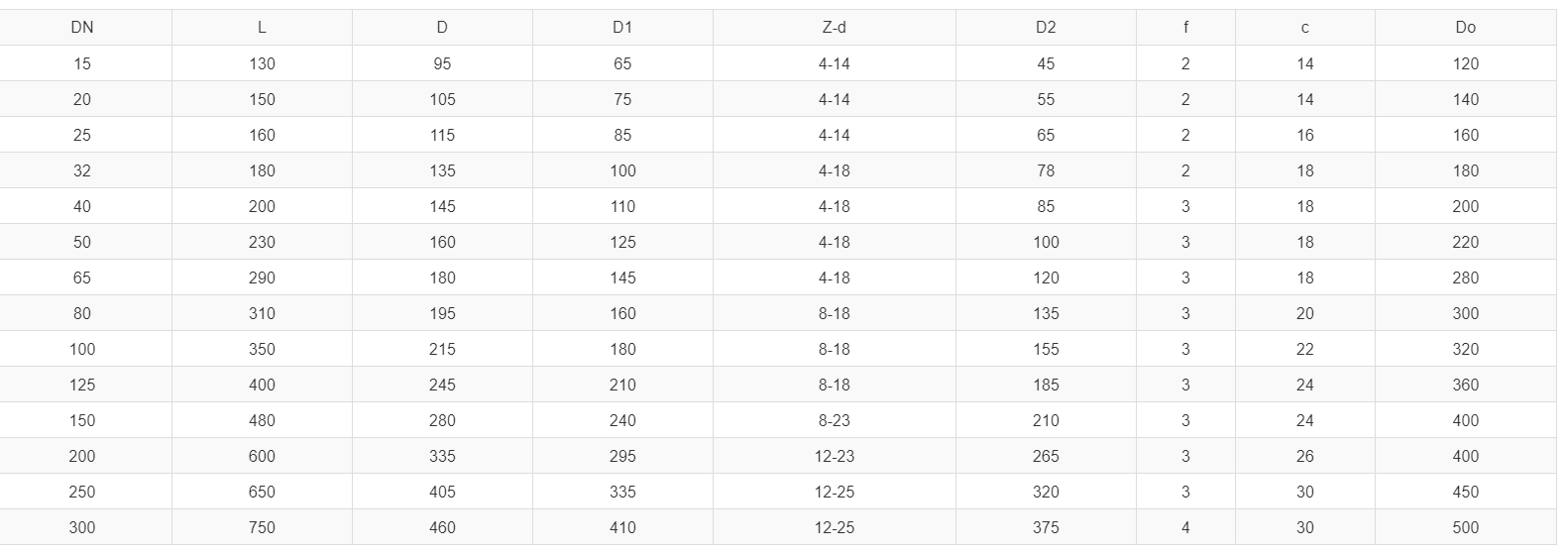

铸钢截止阀尺寸表：

铸钢截止阀材料表：

铸钢截止阀执行标准：

设计规范：GB/T 12235

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：JB/T 9002

产品标识：GB/T 12220

供货规范：JB/T 7928

铸钢截止阀基本信息：

产品型号：J41H-16C

口径范围：15MM-800MM

连接形式：法兰

公称压力：PN16/25

阀体材质：铸钢WCB

适用温度：-29℃~425℃

适用介质：水、蒸汽、油品等介质。

应用领域：船舶、水处理、石油、化工、电力能源、冶金等。

铸钢截止阀零件材质：

阀体：碳钢表面喷漆

阀盖：碳钢表面喷漆

阀杆：不锈钢

手轮：铸铁

填料：柔性石墨

铸钢截止阀可选配置：

阀体：WCB/304/304L/316/316

阀座：不锈钢/合金钢

阀板：WCB/304/304L/316/316

阀杆：2CR13/45/304/316

驱动：手轮、电动、气动、伞齿轮

铸钢截止阀产品特点：

1. 工作行程小，启闭时间短；

2. 体积小，结构简单，制造和维修比较方便；

3. 密封性好，密封面间摩擦力小，寿命较长。

4.阀体为敬慕铸造阀体，达标铸钢WCB材质，外观精细、，无沙眼。

5.内件数控车床加工，外观加工后进行2次抛丸，外观美观。

阀体内件均为实心重体。

6.阀座堆焊CR系不锈钢，增加阀座耐磨性。

7.阀盖和阀杆接触的地方做倒密封处理，防止外漏。

8.阀杆采用旋风铣加工，避免阀杆弯曲导致开关困难。

9.每台阀门出厂均按照国家标准做壳体，密封双层压力检测。

铸钢截止阀典型应用：

 水厂及水源工程、环境保护、市政设施、电力及公用事业、建筑行业、石油、化工、钢铁、冶金、造纸行业。

铸钢截止阀安装使用说明：

(1) 将设备要求的额定参数与产品上标示的额定参数进行对照，确保满足需用的要求；

(2) 安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；

(3) 在安装结束后需进行彻底地检查以确保安装无误；

(4) 为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；

(5) 建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；

(6) 注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；

(7) 使用符合标准的法兰及对应螺栓固定；

(8) 安装时，请注意介质流动方向需与阀体的箭头方向一致

该产品的技术规格书仅供参考，实际产品外观与宣传材料画面可能存在细微差别。我公司保留更新或修改产品设计以及技术资料的权利，并不会就更新和修改对客户进行事先通知。产品的详细规格以及最新参数信息请联系我们获取。
