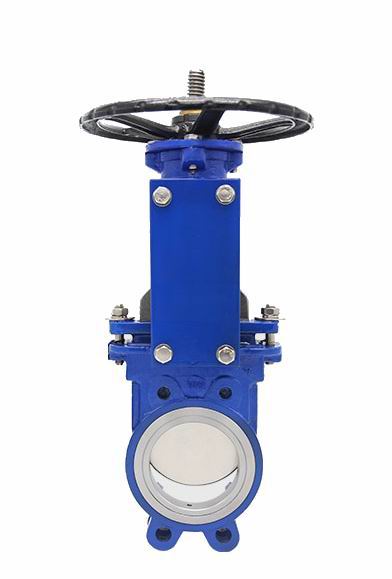

手动刀闸阀|污水|尾矿|排渣|工况通用性强
手动刀闸阀控制方式采用手轮驱动,通过旋转手轮来控制刀闸板上下运动,起到打开和切断介质中的杂质关闭作用。(顺时针旋转手轮关闭,逆时针旋转手轮打开。)手轮驱动只能现场控制开关、如果需要远程控制开关可以选择气动或者电动控制来达到远程PLC控制。
手动刀闸阀是我公司生产的刀闸阀产品之一,手动刀闸阀安装空间的局限性小,工作压力低,不易堆积杂物,适用于液体含悬浮固体颗粒的介质,适用的场合有:各种漂浮污物的废水,泥浆类的治污厂;有石灰矿渣,水垢类的电站,冶炼厂,制糖业;有胶体,膨化剂.黏糊颗粒的化工厂;造酒业,造纸业。

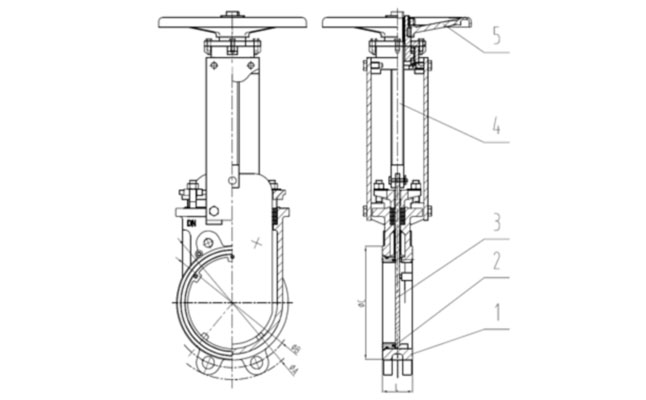

手动刀闸阀结构图:

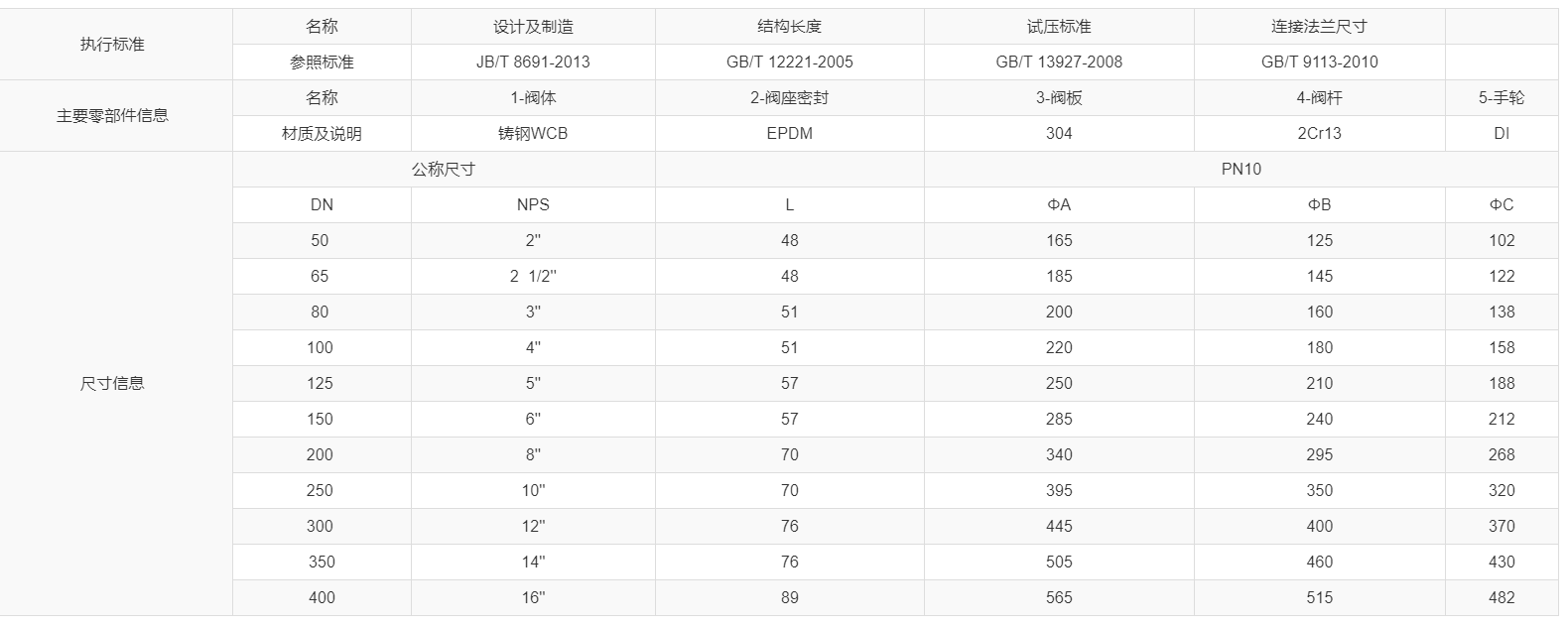

手动刀闸阀尺寸表:
手动刀闸阀阀体和阀板材质根据现场介质不同有F55.F53.2205.CF3M.CF8M.CF8.WCB.GGG40等材质可选择,密封材质 : 丁晴橡胶,三元乙丙橡胶,氟橡胶 ,PTFE,金属密封 ,填料材质 : 四氟,芳纶,高水基,橡胶,驱动形式:手动,电动,气动,液动,链轮,电液动,伞齿轮。
手动刀闸阀密封阀座的多样性和可更换性提高了使用寿命,也方便现场更换维修。采用明杆手轮操作,阀杆根据闸板开启跟随上升,这样可以根据阀杆上升成都来观察阀门开启程度。
手动刀闸阀全圆形的直流通道设计,不存渣,不卡阻,特别适用于介质中含有杂物的管路中,因其刀闸板低端加工成刀刃状,对松软物料具有切断功能,如纤维、纸浆、木浆、污泥、糖浆、渣水混合物等,能有效的闸断介质中各类杂物。同时也具有良好的开启和关闭功能,在刀闸板上端装有硬四氟乙烯刮泥器,可以防止粉尘、砂砾等擦伤性物质进入填料,可显著提高刀闸阀使用寿命,应用于排渣、污水处理、煤电厂、食品、造纸、石油等领域中。我司专业生产高品质刀闸阀,以优质的产品和高水平的服务赢得了广大客户的认可。
手动刀闸阀特点:
阀杆材质为不锈钢、阀杆螺纹为滚压制造,性能优良。
克服可传统同类产品易生锈,易腐蚀的缺陷,原厂使用寿命。
具有结构简单紧凑,设计合理、密封可靠,操作轻便灵活。
通道流畅、流阻小、易安装、易拆卸。
底部无凹槽不堵渣全通径流通,密封条防脱落设计。启闭灵活。
阀体全部为精密铸造阀体、二次抛丸处理,外观精细,无沙眼、每批逐渐都有炉号标志可追溯。
刀闸板进行三次磨平、五次抛光、确保刀闸板与阀体紧密结合,保证其密封性。
阀杆加装轴承。并带安全防尘罩,保护轴承、减少摩擦力、阀杆不易变形,增加使用寿命。
阀座密封圈添加钢丝,确保阀座与阀体的连接,不易脱落。
闸板具有“闸刀”的功能,能有效的闸断介质中各类杂物。
阀体采用粉末环氧树脂静电涂装,有效防止阀体与介质接触造成的腐蚀与生锈。
占用空间小,能有效支持管道的强度,可减少管道振动的可能性。
出厂前壳体、密封双层压力检测:出厂前均按照国标做壳体、密封双层压力检测。
手动刀闸阀部分使用范围:
1.采矿、洗洗煤、钢铁工业--刀闸阀用于洗洗煤管道、滤渣浆管道等、排灰管道;
2.净化装置--刀闸阀用于废水、泥浆、污物及带有悬浮物的澄清水;
3.造纸工业--刀闸阀用于任何浓度纸浆、料水混合物;
4.电站除灰--刀闸阀用于灰渣浆液。
污水处理厂
5.污泥处理--砂粒清除、原污水、石灰、炭泥。
6、电厂--FGD系统、除灰系统、煤输送。
7.采矿--尾矿、浮选控制、排泥管线、各种其它泥浆。
8,化学过程--腐蚀性和磨损性介质、粉末、颗粒。
手动刀闸阀技术参数:
型号:PZ73X-16C/P
口径范围:50MM-1400MM
连接形式:法兰、对夹
公称压力:PN10/16
主要材质 : F55.F53.2205.CF3M.CF8M.CF8.WCB.GGG40
阀板材质 : F55, F53,2205, SS310, SS316L,SS316, SS304
密封材质 : 丁晴橡胶,三元乙丙橡胶,氟橡胶 ,PTFE,金属密封
填料材质 : 四氟,芳纶,高水基,橡胶
驱动形式:手动,电动,气动,液动,链轮,电液动,伞齿轮
适用介质:泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工等油品, 金属密封适用于电厂的选煤,排渣,矿粉,矿渣,炉渣等固体介质。
应用领域:化学、污水处理、煤电厂、食品、造纸、石油等
手动刀闸阀执行标准:
设计标准 : JB/T8691-2013
法兰标准 : GB/T9113.1-2010
结构长度 :GB/T15188.2-94 chart6-7
检测标准 : GB/T13927-2008
手动刀闸阀安装:
1、手轮、及传动机构均不允许作起吊用,并严禁碰撞。
2.安装前须检查内腔和密封面等部位,不允许有污物或砂粒附着;
3.各连接部位螺栓,要求均匀拧紧;
4.检查填料部位,要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
5.在安装前,必须校对技术参数,保证与现场要求一致性;
6.须定期保养,不得随意碰撞及挤压,以免影响密封。
手动刀闸阀存放:
1、应存放在室内干燥处,存放时应用纸箱或者木箱包装。
2、安装前,仔细核对,保证使用情况与其性能规范相符。
3、开箱时,对照装箱清单检查各部件是否完整。
4、检查密封圈是否光滑,清除杂质。
5、条件具备时,进行密封实验。
