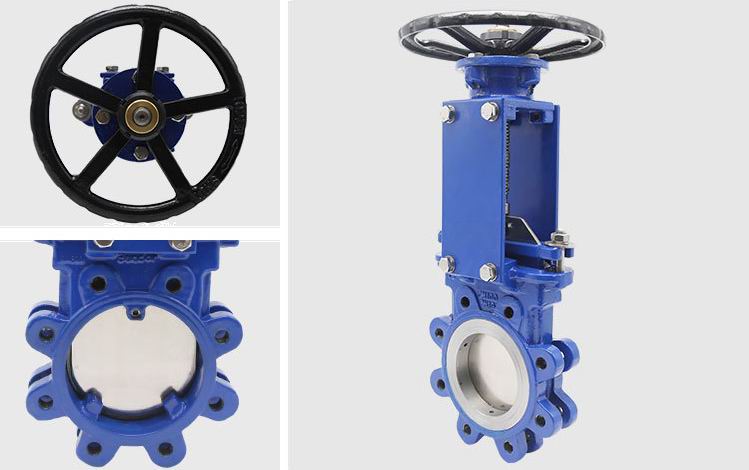

铸钢刀闸阀|WCB|手轮|对夹|切断阀

铸钢刀闸阀全圆形的直流通道设计，不存渣，不卡阻，特别适用于介质中含有杂物的管路中，因其刀闸板低端加工成刀刃状，对松软物料具有切断功能，如纤维、纸浆、木浆、污泥、糖浆、渣水混合物等，能有效的闸断介质中各类杂物。同时也具有良好的开启和关闭功能，在刀闸板上端装有硬四氟乙烯刮泥器，可以防止粉尘、砂砾等擦伤性物质进入填料，可显著提高刀闸阀使用寿命，应用于排渣、污水处理、煤电厂、食品、造纸、石油等领域中。我司专业生产高品质刀闸阀，以优质的产品和高水平的服务赢得了广大客户的认可。

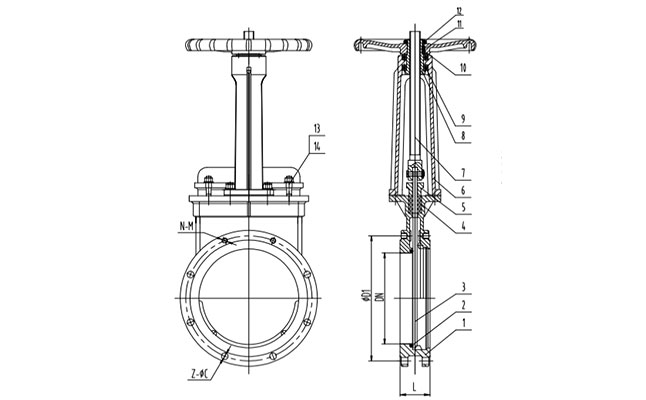

铸钢刀闸阀结构图：

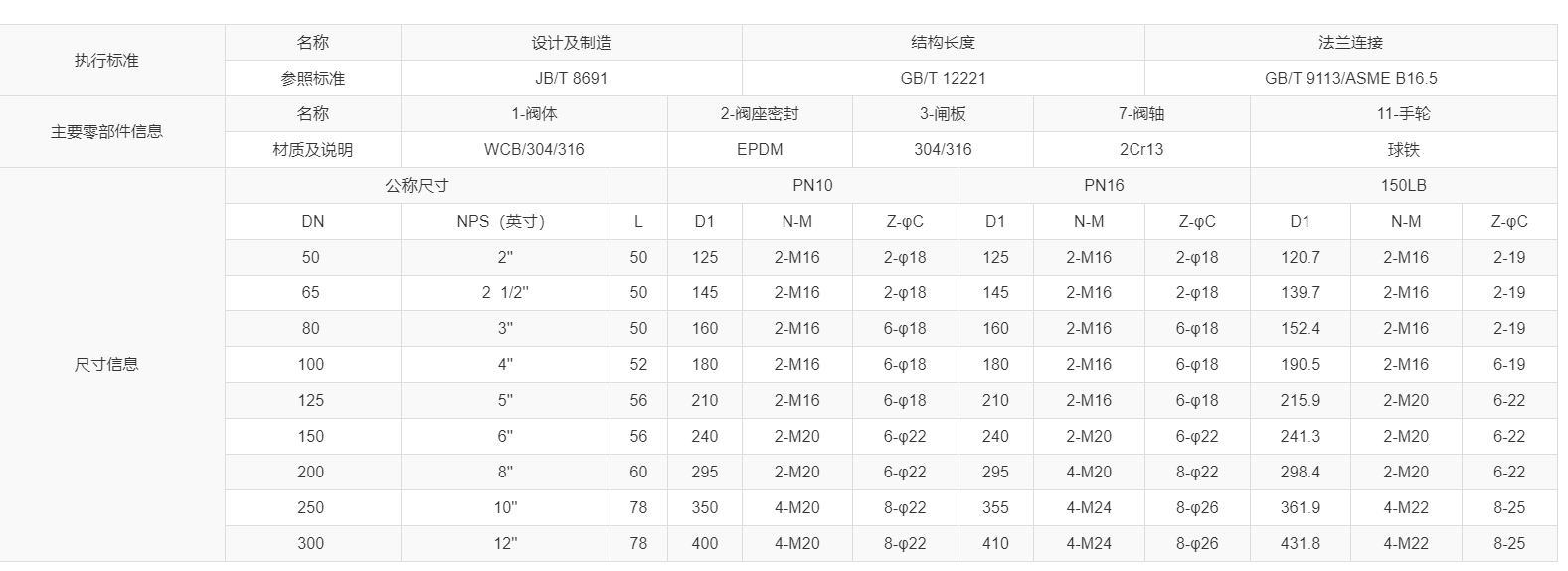

铸钢刀闸阀安装尺寸：

铸钢刀闸阀特点：

阀体全部为精密铸造阀体、二次抛丸处理，外观精细，无沙眼、每批逐渐都有炉号标志可追溯。

刀闸板进行三次磨平、五次抛光、确保刀闸板与阀体紧密结合，保证其密封性。

阀杆加装轴承。并带安全防尘罩，保护轴承、减少摩擦力、阀杆不易变形，增加使用寿命。

阀座密封圈添加钢丝，确保阀座与阀体的连接，不易脱落。

闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物。

阀体采用粉末环氧树脂静电涂装，有效防止阀体与介质接触造成的腐蚀与生锈。

占用空间小，能有效支持管道的强度，可减少管道振动的可能性。

出厂前壳体、密封双层压力检测：出厂前均按照国标做壳体、密封双层压力检测。

铸钢刀闸阀部分使用范围：

1.采矿、洗洗煤、钢铁工业--刀闸阀用于洗洗煤管道、滤渣浆管道等、排灰管道；

2.净化装置--刀闸阀用于废水、泥浆、污物及带有悬浮物的澄清水；

3.造纸工业--刀闸阀用于任何浓度纸浆、料水混合物；

4.电站除灰--刀闸阀用于灰渣浆液。

污水处理厂

5.污泥处理--砂粒清除、原污水、石灰、炭泥。

6、电厂--FGD系统、除灰系统、煤输送。

7.采矿--尾矿、浮选控制、排泥管线、各种其它泥浆。

8，化学过程--腐蚀性和磨损性介质、粉末、颗粒。

铸钢刀闸阀技术参数：

口径范围：20MM-1000MM

连接形式：法兰、对夹

公称压力：PN10/16

主要材质 : F55.F53.2205.CF3M.CF8M.CF8.WCB.GGG40

阀板材质 : F55, F53,2205, SS310, SS316L,SS316, SS304

密封材质 : 丁晴橡胶，三元乙丙橡胶，氟橡胶 ,PTFE，金属密封

填料材质 : 四氟，芳纶，高水基，橡胶

驱动形式：手动，电动，气动，液动，链轮，电液动，伞齿轮

适用介质：纤维、纸浆、木浆、污泥、糖浆、渣水混合物等。

应用领域：化学、污水处理、煤电厂、食品、造纸、石油等

铸钢刀闸阀执行标准：

设计标准 : JB/T8691-2013

法兰标准 : GB/T9113.1-2010

结构长度 :GB/T15188.2-94 chart6-7

检测标准 : GB/T13927-2008

铸钢刀闸阀安装：

1、手轮、及传动机构均不允许作起吊用，并严禁碰撞。

2.安装前须检查内腔和密封面等部位，不允许有污物或砂粒附着；

3.各连接部位螺栓，要求均匀拧紧；

4.检查填料部位，要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

5.在安装前，必须校对技术参数，保证与现场要求一致性；

6.须定期保养，不得随意碰撞及挤压，以免影响密封。
