日标闸阀|JIS标准制造|10K|20K|技术参数
日标闸阀制造标准按照日标JIS标准制造,阀体和法兰都符合日标JIS标准。主要应用于同样采用日标标准的管路中,通过选用不同的阀体和密封材料,可适用于水、蒸汽、油品等多种介质。
日标闸阀通过旋转手轮驱动阀板来打开和关闭,达到接通和截断管道介质的作用。(注:顺时针旋转手轮是关闭,逆时针旋转手轮是打开。手轮上也有标志注明。)
日标闸阀结构图:

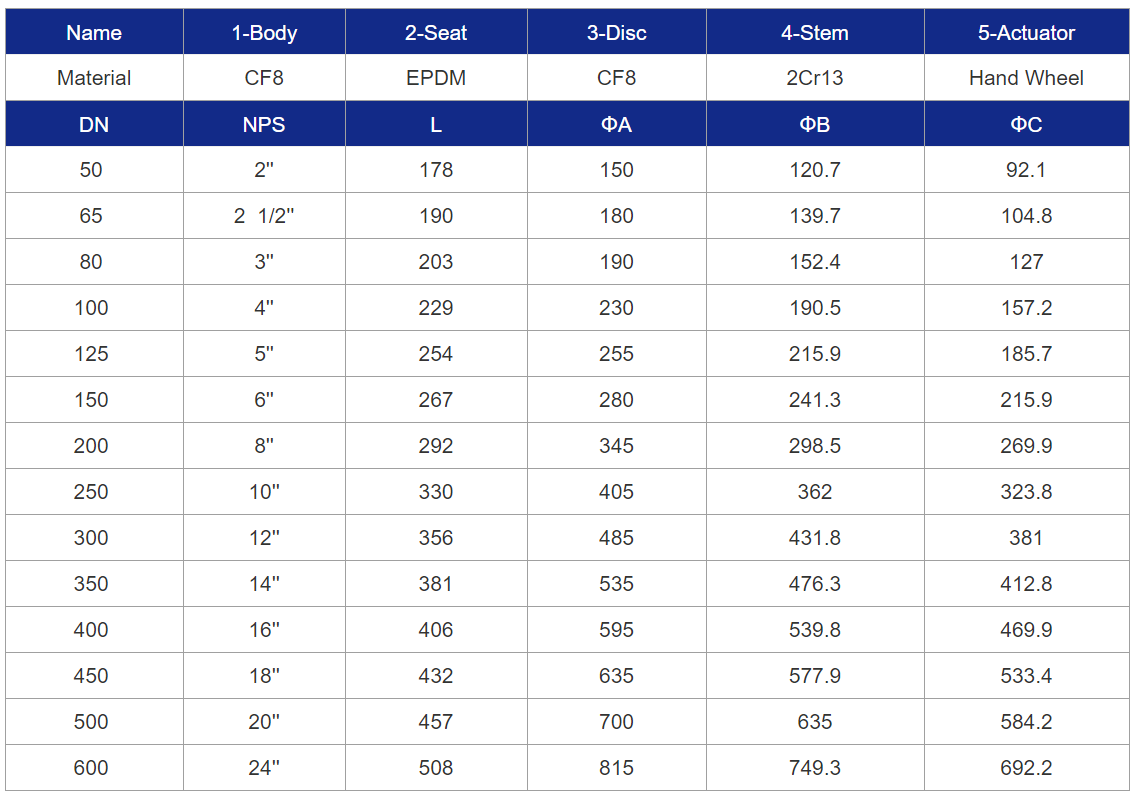

日标闸阀安装尺寸:
我公司生产的日标闸阀都有经过退火处理,其目的是改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力,防止工件变形、开裂。现在市场上一般的闸阀都没有这道工序,所以在使用一段时间后,或者高温高压介质下。容易产生闸阀变形。
日标闸阀口径范围:15MM~800MM,公称压力:10K~20K,工作温度:-29℃~+425℃,介质:水、蒸汽、油品等介质。材质:铸钢、不锈钢,连接方式:法兰连接

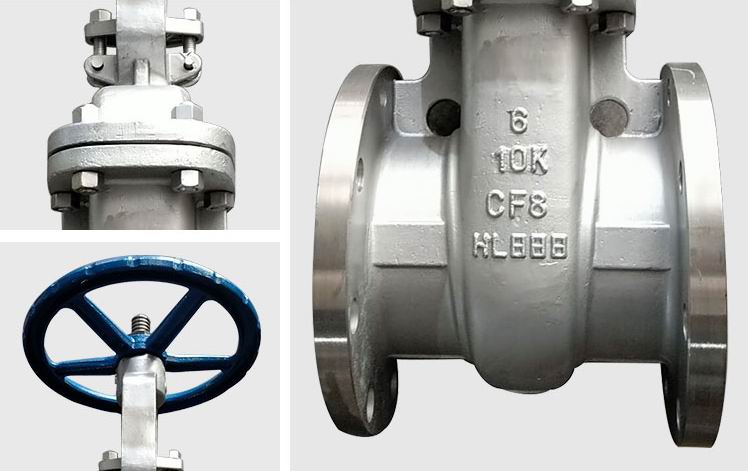

日标闸阀特点:
高温铸造、高温退火工艺、结构致密、强度高。
高拉伸强度优选原材料。光泽质感好,坚韧高硬度。
达标重型阀体,在同等承压工况下承压力更高。
阀体全部为精密铸造阀体,外观加工后进行二次抛丸处理。精细、无沙眼。
阀体退火工艺,降低残余应力,稳定尺寸,减少变形与裂纹。
内件数控车床加工,保证精度。
阀体均为实心重体。达标不锈钢材质。
阀盖和阀杆接触的地方做倒密封处理,防止外漏。
阀杆采用旋风铣加工,避免阀杆弯曲导致开关困难。
每台阀门出厂均按照国家标准做壳体、密封双层压力检测。
表面酸洗钝化处理,使铸件外表呈均有银白光亮色泽,保持金属光泽,提高耐蚀性。
控制方式有手轮、电动、气动可供客户选择,可现场操作,也可远程PLC控制。
日标闸阀技术参数:
产品型号:Z41H-10K/20K、Z41W-10K/20K
口径范围:15MM-800MM
连接形式:法兰
流动方向:双向
公称压力:10K/20K
阀体材质:铸钢WCB、不锈钢SS304/316/316L
适用温度:-29℃~425℃
适用介质:水、蒸汽、油品、弱腐蚀性介质等。
应用领域:船舶、水处理、石油、化工、电力能源、冶金等。
日标闸阀执行标准:
设计标准:JIS B2073
结构长度标准:JIS B2002
法兰连接尺寸标准:JIS B2212
试验与检验标准:JIS B2003
日标闸阀主要零部件材料:
阀体材质:铸钢WCB、不锈钢SS3044/316/316L
阀座材质:不锈钢SS304
阀板材质:铸钢WCB、不锈钢SS304
阀杆材质:不锈钢SS304
日标闸阀性能检测:
1、密封性试验
以空气作为介质,将介质通过试压阀门注入到闸阀内,待阀内压力升至公称压力的1.1倍时,保压5分钟,保证没有气泡等出现。
2、强度试验
以水作为介质,将阀门开启停留在45°的位置,这样利于向铸钢闸阀内注水。带压力升至1.5倍的公称压力,保压5分钟,若无介质泄漏,即证明铸钢闸阀性能良好。
日标闸阀安装前的存放与检验:
1、闸阀存放在室内干燥处,存放时尽量不要打开包装箱。
2、对已调试到位的阀门,不要再调整转动装置的调整螺栓。
3、安装前,仔细核对,保证闸阀的使用情况与其性能规范相符。
4、开箱时,对照装箱清单检查闸阀各部件是否完整。
5、检查密封圈是否光滑,清除杂质。
6、阀门进行空载启闭实验,保证阀板从开启到关闭无卡阻,检查限位螺丝是否到位。
7、条件具备时,进行密封实验。
日标闸阀安装技术要求:
1、法兰孔不可作为吊装使用。安装时,保持法兰端面保持清洁,法兰间加密封垫片,并使密封垫片在两法兰盘的凸部密封面对中。
2、在紧固法兰连接螺栓、螺母时,按对角交替均匀紧固,最好使用测力扳手,使螺栓达到要求的力矩。试压完后检查螺栓,再拧紧一次。
3、安装时,不可使闸阀阀体、传动装置受到撞击。
4、闸阀安装完成后,只可作为管路接通截断介质用,不可作为调节用。
5、闸阀施工现场安装及调整后,经24小时带负荷运行,进行现场测试,实测数值满足稳定运行的要求,符合有关规范和标准。
日标闸阀订货指南:
订货时请注明以下内容:
1、口径 2、介质压力 3、介质温度 3、介质 4、阀体材料 5、连接方式 6、控制方式
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
