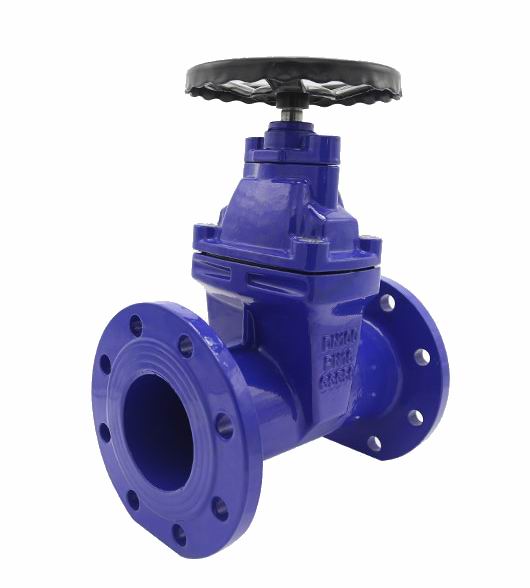

自来水闸阀主要应用于污水处理厂、自来水厂、商场、小区、办公楼、水利工程等排水管道、消防管道、给水管道上。来接通或者截断介质。达到开关作用。

自来水闸阀属于弹性软密封闸阀，是利用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良，漏水和易生锈的现象。底部采用与水管相同的平底设计、不易造成杂物淤积，使流体通畅无阻。

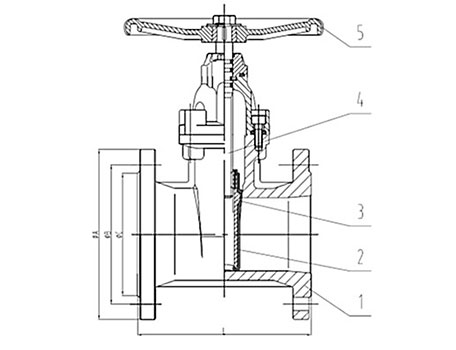

自来水闸阀结构图：

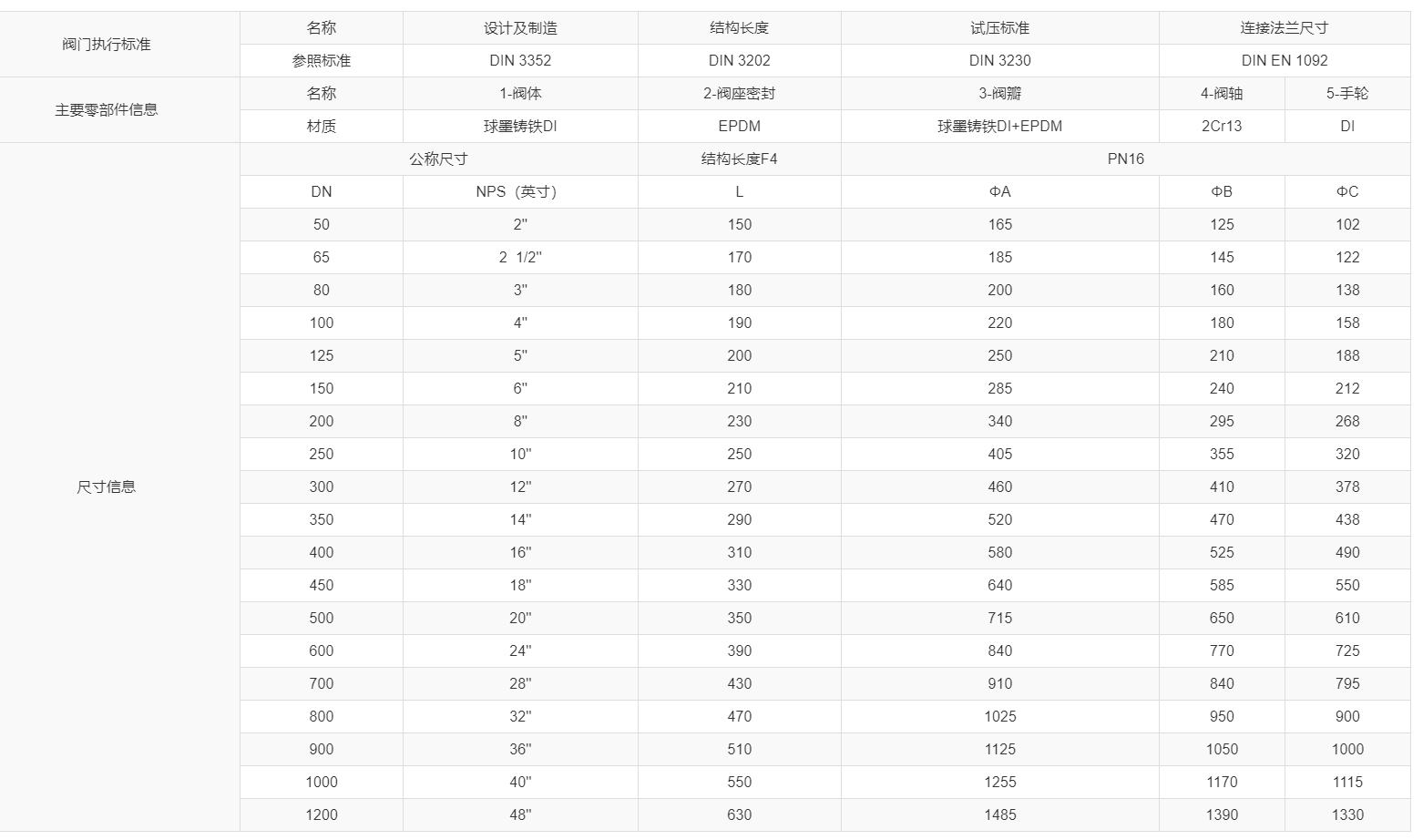

自来水闸阀安装尺寸：

自来水闸阀技术参数：

口径范围：50MM-1200MM

公称压力：PN10/16

适用温度：-20℃~80℃

适用介质：淡水、污水等。

应用领域：市政建设、水利工程、给排水、水处理。

自来水闸阀基本信息：

阀体材质：球墨铸铁DI

阀座材质：三元乙丙橡胶EPDM

阀板材质：球墨铸铁DI+EPDM

阀轴材质：不锈钢2CR13

手轮材质：：球墨铸铁DI

自来水闸阀可选配置：

阀体：DI

阀座：NBR/EPDM

阀板：DI+NBR/DI+EPDM

阀轴：45/2CR13/304/316

驱动：手柄、电动、气动、伞齿轮

自来水闸阀执行标准：

设计及制造：CJ/T 216

结构长度;:GB/T 12221

试压标准：CJ/T 216

法兰连接尺寸：GB/T 17241.6

自来水闸阀特点：

1、阀体采用球墨铸铁材料进行精密铸造、不易拉裂、冻裂。

2、阀体内外采用粉末喷涂、能有效防止阀体与介质接触造成腐蚀与生锈。可用于污水系统。

3、阀板采用PTFE橡胶进行整体包覆，且橡胶与球墨铸铁闸板连接牢靠，不易脱落及弹性记忆佳。从而保证阀门密封性能稳定。

4、阀杆为2CR13材料并采用O型环密封圈设计，可减少开关时的摩擦阻力，避免介质外漏。

5、阀杆螺母和定位装置采用黄铜材料，开关更顺畅，避免操作过程中出现的卡阻现象。

自来水闸阀安装说明：

1、安装时应查看自来水闸阀铭牌和合格证上的参数是否满足现场要求，确认没问题后安装。

2、管道中的介质流向应与阀体所示箭头方向一致。

3、确保法兰端面清洁，法兰间加密封垫片，并使密封垫片在两法兰盘的凸部密封面对中。

4、在紧固法兰连接螺栓、螺母时，按对角交替均匀紧固，最好使用测力扳手，使螺栓达到要求的力矩。试压完后检查螺栓，再拧紧一次。

5、自来水闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直,只能作全开和全关,不能作调节和节流。

6、长期未使用的自来水闸阀,应该整齐地存放在通风干燥的库房内,禁止堆放和露天存放。,应定期检查。
