电动法兰蝶阀|球墨铸铁||碳钢|软密封|厂家
电动法兰蝶阀由电动执行结构和法兰蝶阀组成，电动执行机构有开关型和调节型两种控制方式，开关型用于控制法兰蝶阀打开或者关闭，主要用于截断和接通管道介质的作用，调节型电动执行机构通过4-20毫安的电流或者0-10V的电压，不仅可以控制开关，也可以调节蝶板的不同开度，来达到调节流量、压力的作用。开关型和调节型都配有手动控制装置，在电源故障的特殊情况下，可以临时使用手动操作。在工业自动化控制领域中起到很大的作用，广泛用于石油、化工、水处理工业等领域。
法兰蝶阀为中线对夹蝶阀、根据介质的不同也可选择法兰连接，或者更换不同的阀体材质（如耐磨橡胶、耐腐蚀四氟密封）和不同的阀体材质（球墨铸铁、铸钢、不锈钢、铝合金）蝶板材质（球墨铸铁、不锈钢）来匹配不同的工况和不同的介质。
法兰蝶阀结构简单，体积小、只需要旋转90°即可快速启闭，同时具有良好的流体控制特性。当法兰蝶阀处于完全开启时，只有蝶板厚度是介质流经阀体时的阻力，所产生的的压力降很小，具有较好的流量控制特性。
电动对夹蝶阀结构图：

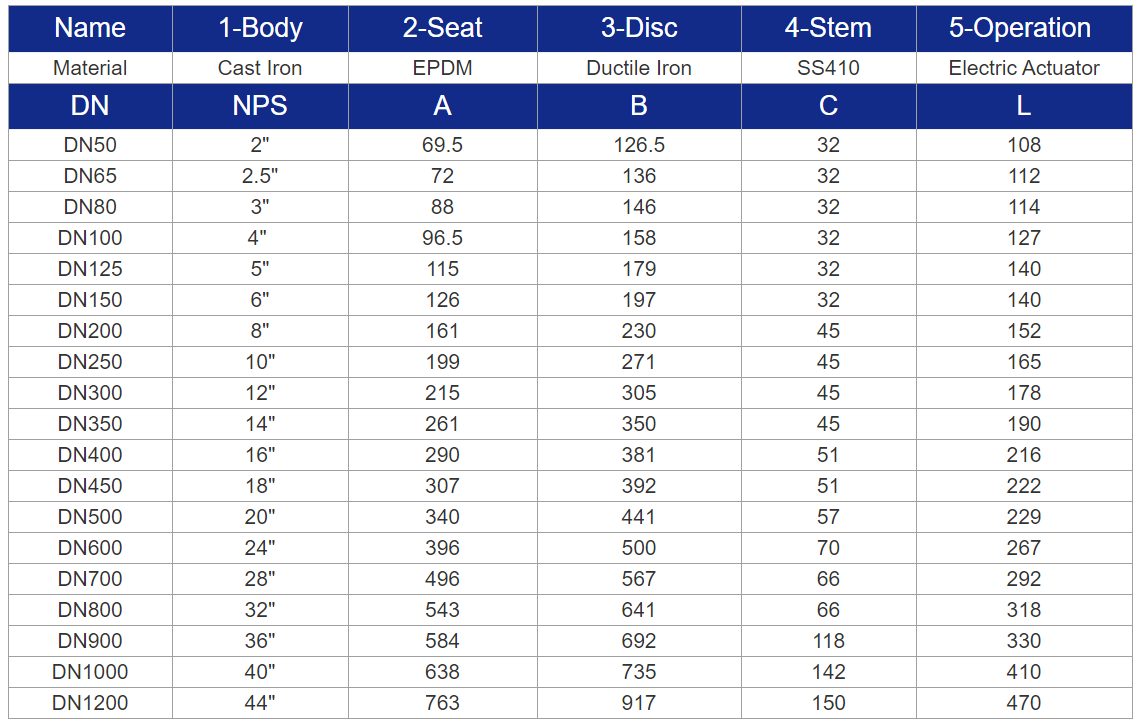

电动对夹蝶阀尺寸表：
电动法兰蝶阀技术参数：
口径规格：DN50MM～DN1200MM
公称压力：0.6MPa、1.0MPa、1.6MPa
适用温度：-20℃~+180℃
结构形式：中线型（对夹式，法兰对夹）
阀体：铸铁、球墨铸铁、碳钢、不锈钢、铝合金
蝶板：球墨铸铁、不锈钢、
阀杆：碳钢镀镍磷、不锈钢
阀座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐热/食品级乙丙
执行器：开关型、调节型
电压：AC220V、DC12V、AC110V、DC24V等
电流：4-20MA、0-10V
电动法兰蝶阀标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
电动法兰蝶阀特点：
阀体阀板均使用QT450-10材料，不易拉裂、冻裂。
阀体为实心体、性能更稳定
操作灵活、结构独特、可以越关越紧、密封性能可靠。
标准EPDM阀座，性能可靠无泄漏。
阀体外表采用热喷涂工艺，更加环保、耐候性更高。
双向密封，安装不受介质流向控制，也不受空间位置的影响。可在任意方向安装。
蝶板强度高，蝶板采用框架结构，强度高，过流面积大，流阻小。
整体烤漆，有效防止了锈蚀的发生，仅需更换密封阀座密封材料，就可在不同的介质中使用。
