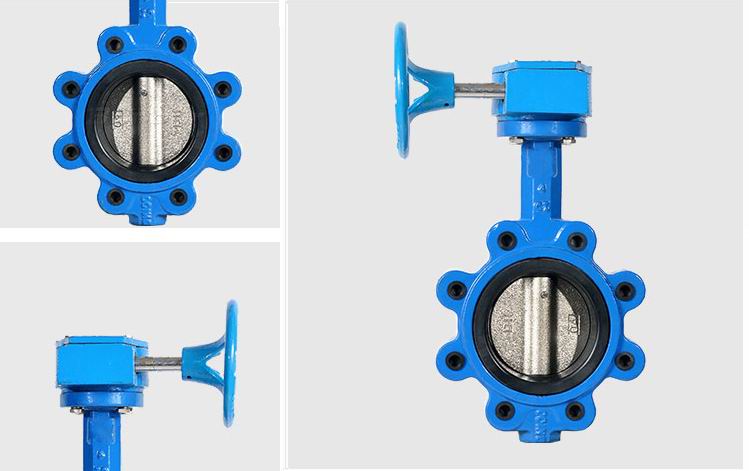

橡胶密封凸耳蝶阀阀体和蝶板采用球磨铸铁材质、橡胶密封圈、具有小巧轻便、结构简单紧凑、拆装方便等特点、适用于排水、发电、化工等介质为污水、空气、蒸汽等工程中、起到接通和截断介质的作用。

橡胶密封凸耳蝶阀结构图：

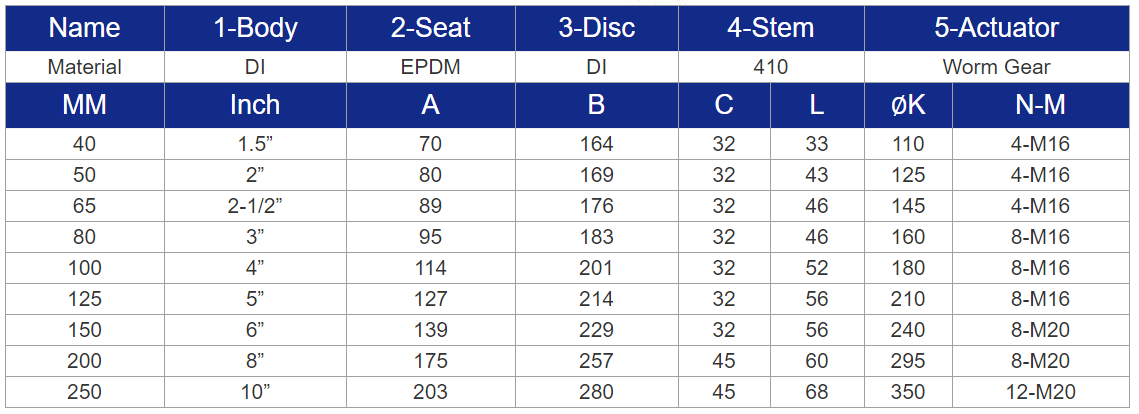

橡胶密封凸耳蝶阀尺寸表：

橡胶密封凸耳蝶阀可选配置：

阀体材质：CI/WCB/CF8/CF8M/铝合金/铜

阀体类型：常规体/软靠背体/LT体

阀座：NBR/EPDM/SIPTFE/VIYON/耐磨/耐热/食品级乙丙

蝶板：有销/无销/米洛奇

阀轴：45/420/304/316

驱动：手柄/涡轮/气动/电动

橡胶密封凸耳蝶阀技术参数：

口径：50MM-1200MM

适用温度：-20℃~+180℃

公称压力：0.6MPa、1.0MPa、1.6MPa

驱动方式：手动（手柄、涡轮）气动、调动

阀体材质：灰铸铁、球墨铸铁、铸钢、不锈钢

密封：NBR丁腈橡胶、EPDM三元乙丙橡胶、耐磨EPDM三元乙丙等。
